Wytłaczane profile silikonowe

Wytłaczane profile silikonowe

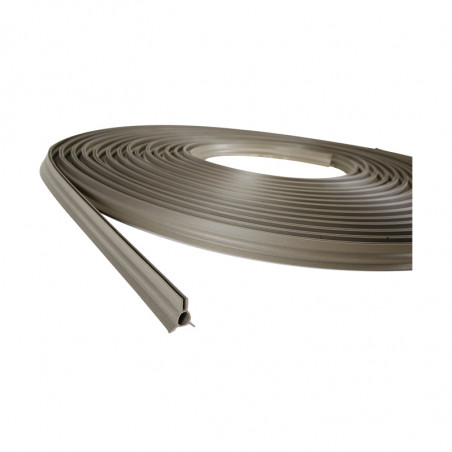

Średnica oraz kształt wytłaczanych profili silikonowych oraz rodzaj użytego materiału zależy od wytłaczanej formy oraz potrzeb. Elastomery wykonane są z silikonu lub fluorosilikonu i wypełnione przewodzącymi opiłkami takimi jak srebrzony nikiel, srebrzona miedź, srebrzone aluminium, niklowany grafit. Profile silikonowe przedstawione poniżej, to standardowe rozmiary i kształty. Dostępne są również produkty wykonane na życzenie wg specjalnych wymagań i specyfikacji. Typowa tolerancja: +/- 0,15 mm. Wszystkie wymiary w mm.



Standardowe dostępne materiały

Kod materiału (typ) 1A/1 IB/1 IB/2 ID/1 11/1 11/3 11/4
Rodzaj elastomeru (Sil - silikon, F/Sil -fluorosilikon) Sil Sil Sil Sil Sil Si 1 Sil
Rodzaj materiału zatopionego Ag/Ni Ag/Cu Ag/Cu Ag/Al Ag/szkło Ag/szkło Ag/szkło
Kolor brąz brąz brąz brąz brąz brąz brąz


Kod materiału (typ) 1J/2 1J/3 ID/2 2A 2B 2D 2J
Rodzaj elastomeru (Sil - silikon, F/Sil -fluorosilikon) Sil Sil Sil F/Sil F/Sil F/Sil F/Sil
Rodzaj materiału zatopionego Ni/Gr Ni/Gr Ag/Al Ag/Ni Ag/Cu Ag/Al Ni/Gr
Kolor szary szary brąz brąz brąz zielony zielony


Profil typ 'O'


profile silikonowe


Kod Wym. a Kod Wym. a Kod Wym. a
010 1,02 016 2,62 022 3,81
011 1,35 017 2,84 023 4,06
012 1,57 018 3,02 024 4,78
013 1,78 019 3,18 025 5,49
014 2,03 020 3,30 026 6,35
015 2,36 021 3,53


Profil silikonowy typ 'O' z otworem


wytłaczane profile silikonowe


Kod Wym. a Wym. b
027 2,40 0,80
028 3,18 1,14
029 3,96 1,27
030 6,35 3,18
031 7,92 4,88
032 9,53 6,35


Profil typ 'D'


Profil silikonowy- cienki pasek


Kod Wym. a Wym. b Promień R
033 1,40 1,63 0,70
034 1,57 1,73 0,79
035 2,39 1,98 1,19
036 1,98 2,26 0,99
037 1,57 2,54 0,79
038 3,81 2,79 1,91
039 3,00 3,96 1,50
040 4,52 4,45 2,26
041 3,96 3,96 1,98


Profil silikonowy typ 'D' z otworem



Kod Wym. a Wym. b Wym. c Promień R
042 3,96 3,96 1,14 1,98
043 4,75 4,72 1,27 2,36
044 7,92 7,92 1,27 3,96
045 7,92 7,92 1,57 3,96
046 12,37 8,23 2,03 6,20
047 6,35 6,35 1,65 3,18


Cienki pasek


profil silikonowy


Kod Wym. a Wym. b Kod Wym. a Wym. b
048 1,60 1,07 067 12,70 1,91
049 2,41 1,57 068 12,70 3,18
050 3,05 1,91 069 12,70 4,78
051 3,18 1,57 070 19,05 1,57
052 3,96 1,57 071 22,35 1,57
053 6,35 1,57 072 25,40 6,35


Wytłaczany profil silikonowy 'U'


wytłaczany profil silikonowy typ D


Kod Wym. a Wym. b Wym. c Wym. d
054 2,54 2,54 0,86 0,84
055 3,20 2,79 0,66 1,27
056 3,20 5,72 0,51 1,91
057 3,96 3,94 1,57 1,19
058 4,45 3,96 1,19 1,91
059 8,31 5,94 1,57 2,92


Profil 'P' z otworem


Wytłaczany profil silikonowy 'U'


Kod Wym. a Wym. b Wym. c Wym. d
060 5,08 2,03 1,57 12,70
061 5,08 2,03 1,57 21,59
062 6,35 3,18 1,57 12,70
063 6,35 3,18 1,57 15,88
064 6,35 3,18 1,57 22,22
065 7,92 4,75 1,57 22,22
066 9,14 6,48 1,79 19,81


Profil silikonowy prostokątny


Profil silikonowy prostokątny


Kod Wym.a Wym.b Wym.c
073 7,75 8,38 3,18
074 9,53 9,53 4,78


Przykład zamówienia

EA-XX-XXX
Przykład: EA - 1D/1 - 010
EA - wytłaczane
1D/1 - opiłki srebra
010 - wymiar 1,02 mm, profil 'O'

Uwaga: inne kształty dostępne na zapytanie.

Profile EMC, wykonane z silikonu z dodatkami węgla zaprojektowane są jako wersje “low cost”. Obejmują one wersje clip-on, rivet mounted i P.S.A. Ekranowanie wynosi 30-65 dB w zakresie od 200KHz – 10GHz oraz uszczelnienie IP65.

Uwaga: Możliwość zaprojektowania i wykonania profilu silikonowego pod wymagania klienta . W celu uzyskania szczegółowych informacji prosimy o kontakt z działem technicznym DACPOL Sp. z o.o.

Sprawdź również: przekaźniki monitorujące prąd i napięcie.
