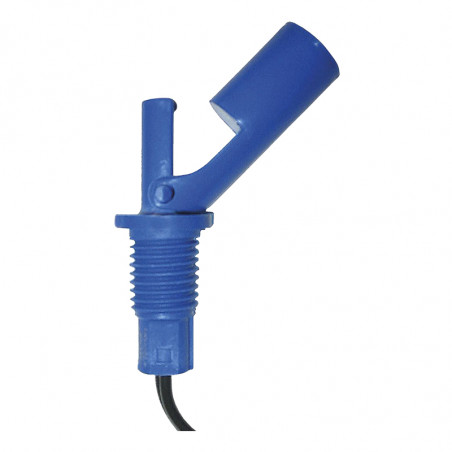

Czujnik poziomu serii LRN
  • Czujnik poziomu serii LRN

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Honeywell

Czujnik poziomu serii LRN

Magnes umiejscowiony w pływaku jest używany do aktywacji kontaktronu zarówno przy rosnącym jak i malejącym poziomie.


Budowa czujnika pozwala na wykrywanie niskiego lub wysokiego poziomu poprzez odwrotne o 180° zamontowanie czujnika. Czujniki można montować od zewnątrz albo od wewnątrz zbiornika, dostępna jest również wersja uniwersalna. Dostępne są w obudowach nylonowych, żeliwnych lub z polipropylenu wypełnionego włóknem szklanym. Czujniki serii LRN mogą być użyte w procesach chemicznych, petrochemicznych, spożywczych przy sygnalizacji i kontroli.



Zastosowanie

  • niski poziom płynów chłodzących
  • poziom paliwa lub oleju
  • poziom bezpieczeństwa w bojlerach
  • kontrola stanów powodziowych
  • automaty spożywcze
  • wyposażenie medyczne


Typ Sposób montażu Obudowa Zakres temperatur pracy Obciążenie Uszczelnienie Sposób montażu Przewód Rys. nr
LRNH31S42 poziomy nylon -30...130°C SPST250Vrms/1A silikon uniwersalny 2m 1
LRNH41021 poziomy odlew żeliwny -30...130°C SPST 250Vrms/1A brak 1/2” NPT zewnętrzny 0,5m 2
LRNR31N01 kątowy nylon -30...130°C SPST250Vrms/1A nitrile Ml 6x2 wewnętrzny 0,5m 3
LRNV31S42 pionowy nylon -30...130°C SPST250Vrms/1A silikon uniwersalny 2m 4

Uwaga
Sposób montażu uniwersalny oznacza możliwość montażu od wewnątrz lub z zewnątrz, w komplecie są wszystkie uszczelki. W przypadku montażu zewnętrznego, średnica otworu powinna wynosić 16,5 mm, a wewnętrznego 23 mm.



Wymiary [cale/mm]

Rysunek 1
CZUJNIKI POZIOMU SERII LRN wymiary
Rysunek 2
CZUJNIKI POZIOMU SERII LRN wymiary

Rysunek 3
CZUJNIKI POZIOMU SERII LRN wymiary

Rysunek 4
CZUJNIKI POZIOMU SERII LRN wymiary
