Technologia GeneSiC – tranzystory, moduły, chipy

GeneSiC oferuje tranzystory MOSFET z węglika krzemu (SiC) i diody Schottky MPS™ do zastosowań od 20 W do 20 MW oraz przy napięciach urządzeń od 650 V do 6,5 kV. Napędzają szybką, wysokowydajną konwersję mocy na różnych rynkach, w tym pojazdów elektrycznych, automatyki przemysłowej, energii słonecznej, wiatrowej, sieci, napędów silnikowych i obronności. Zapewniają wysoką wydajność aplikacji, niezawodność, a przy tym są łatwo dostępne.

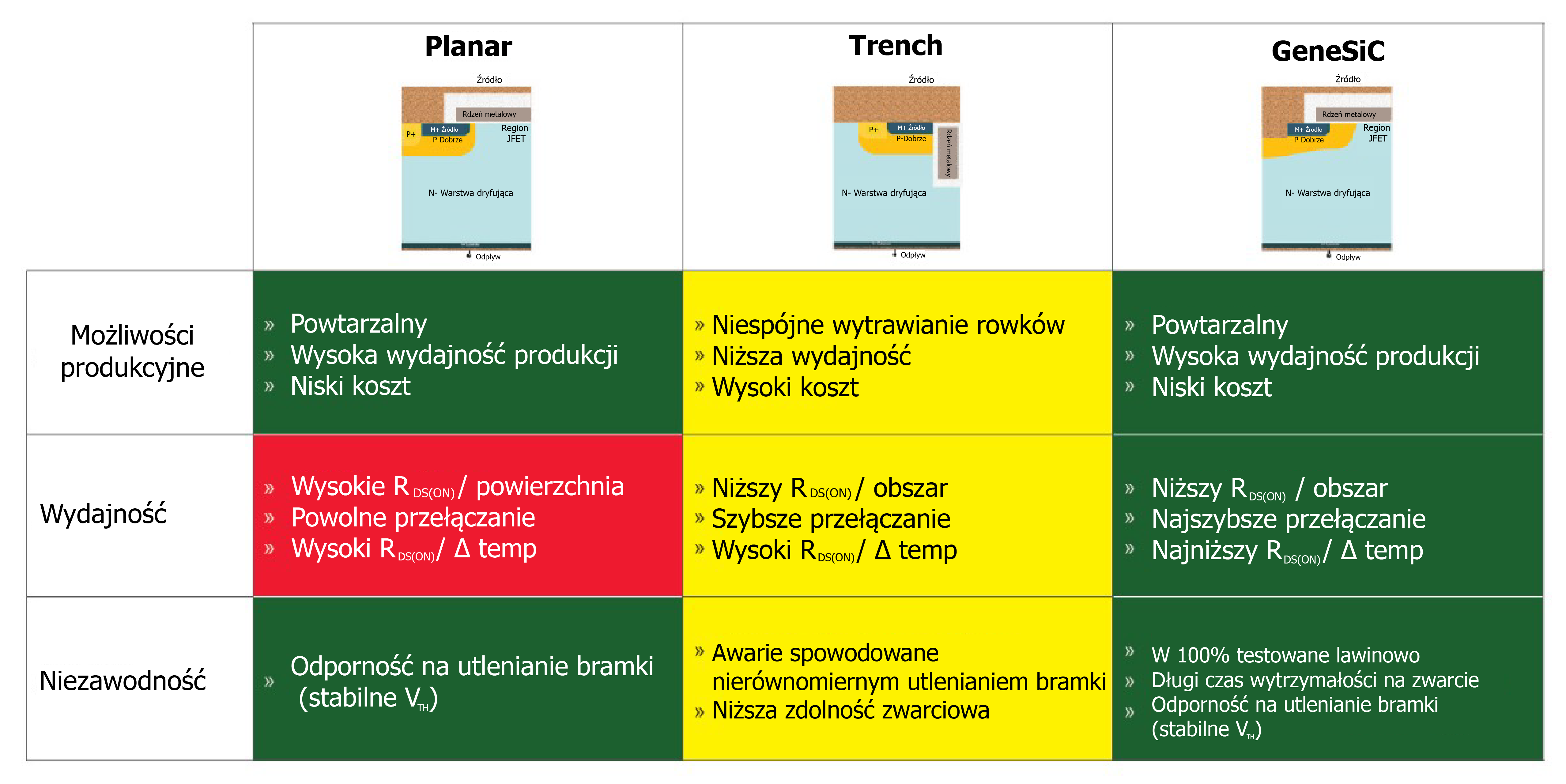

Trench-assisted planar - technologia bez kompromisów

Tranzystory MOSFET SiC oferują lepszą przewodność i wydajność przełączania w porównaniu z krzemem (Si) ze względu na ich charakterystykę „szerokiej przerwy energetycznej” i wysoką wytrzymałość pola elektrycznego. Jednak tradycyjne projekty wykorzystujące starsze techniki planarne lub trenchowe muszą iść na kompromis między możliwością produkcji, wydajnością i/lub niezawodnością. Opatentowana przez GeneSiC konstrukcja trench-assisted planar to bezkompromisowe rozwiązanie nowej generacji zapewniające wysoką wydajność produkcji, szybką i chłodną pracę oraz długą, niezawodną pracę.

Wydajna, ekonomiczna konwersja mocy opiera się na kompleksowym zrozumieniu nowoczesnych topologii obwodów i technik przełączania o dużej prędkości (częstotliwości). Istnieją dwa główne czynniki urządzenia:

• Jak dobrze MOSFET przewodzi prąd (mierzony w R _DS(ON))?

• Jak skutecznie urządzenie „przełącza się” (mierzony jako strata energii, E_XX)?

Na każde pytanie musimy zrozumieć odpowiedź zarówno w topologiach „hard-switch”, jak i „soft-switch” oraz w trudnych warunkach wysokiej temperatury i dużej prędkości. Łącznie, wysoka temperatura, wysoka prędkość (częstotliwość) Figure-of-M (FoM) ma kluczowe znaczenie dla wydajności i niezawodności systemu. Opatentowana przez GeneSiC technologia trench-assisted planar zapewnia najniższy R_DS(ON) przy wysokiej temperaturze i najniższe straty energii przy dużych prędkościach. Umożliwia to niespotykane dotąd, wiodące w branży poziomy wydajności, wytrzymałości i jakości.

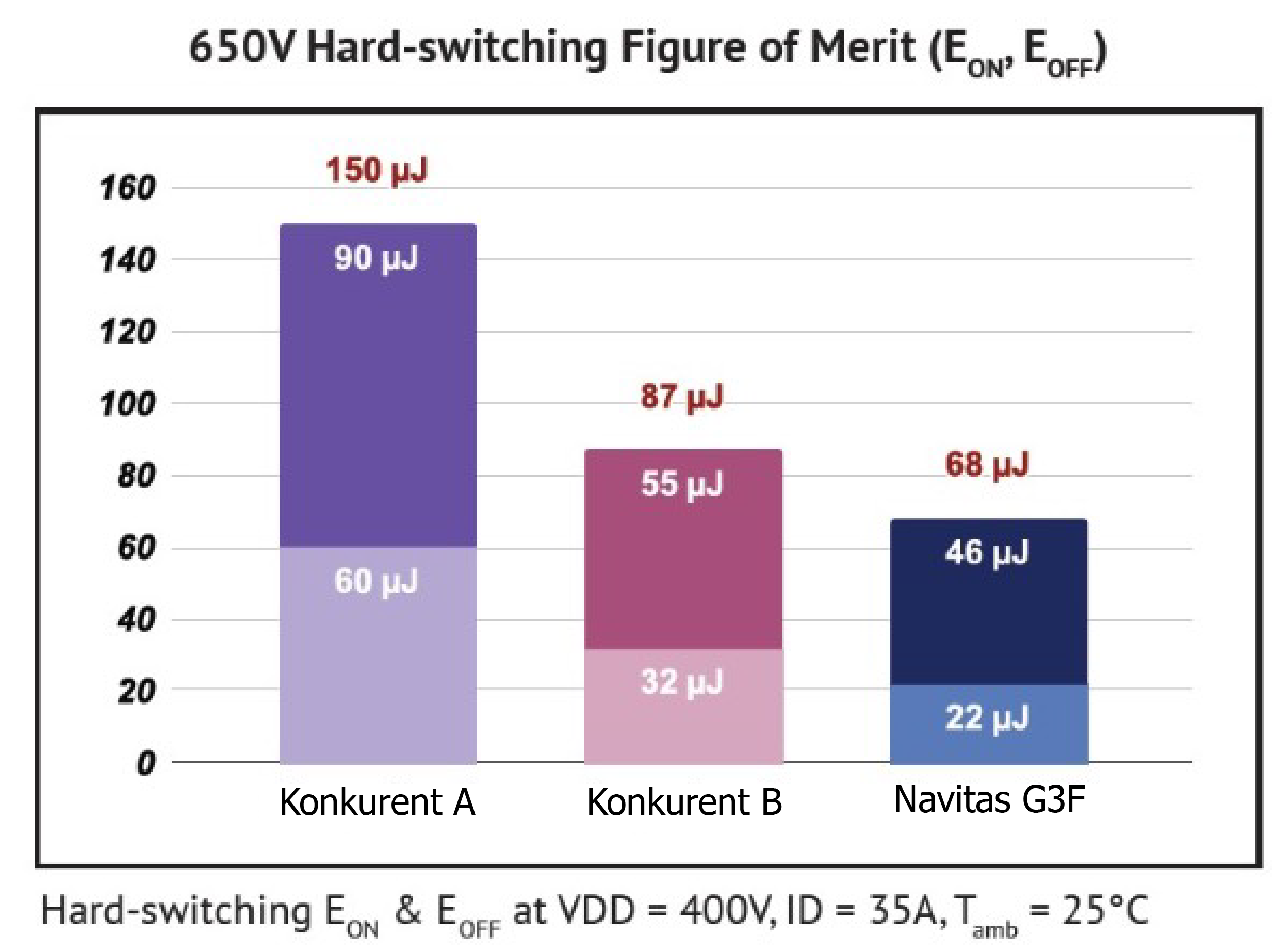

Szybkie tranzystory MOSFET SiC trzeciej generacji

GeneSiC wprowadził trzecią generację szybkich (G3F) tranzystorów MOSFET SiC, która poprawia wydajność przełączania i sprawność systemu:

•Zoptymalizowany EMI

•Niskie V_F i Q_RR

•Wytrzymała dioda w strukturze tranzystora

•Chłodniejsza praca

•100% testów lawinowych (UIL)

•Ultraniski R_DS(ON) wraz ze wzrostem temperatury

Do docelowych zastosowań należą ładowanie pojazdów elektrycznych, falowniki solarne, zasilacze do centrów danych i urządzeń telekomunikacyjnych oraz systemy magazynowania energii (ESS).

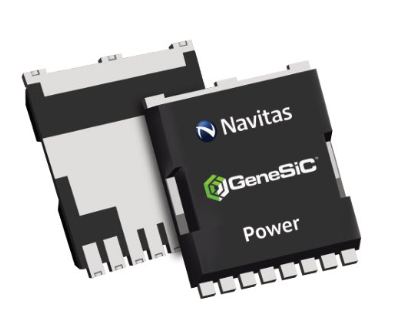

Obudowy TOLL dla systemów o dużej prędkości, wysokiej wydajności i dużej gęstości mocy

•Bardzo niska indukcyjność obudowy wynosząca 2nH

•Niewielkie rozmiary i 30% oszczędności powierzchni PCB w porównaniu z D2PAK

•Niższy profil, o 60% mniejszej objętości niż D2PAK

•Doskonałe właściwości termiczne, z 9% niższym współczynnikiem R_THJC w porównaniu do D2PAK

Najszerszy zakres MOSFET-ów SiC 650 V – 6,5 kV

Moduły dużej mocy i Chipy

Moduły GeneSiC SiCPAK™ i chipy umożliwiają rozbudowane zastosowania w zakresie od 10 kW do MW w transporcie kolejowym, pojazdach elektrycznych, szybkim ładowaniu, przemyśle, energii słonecznej i wiatrowej oraz magazynowaniu energii.

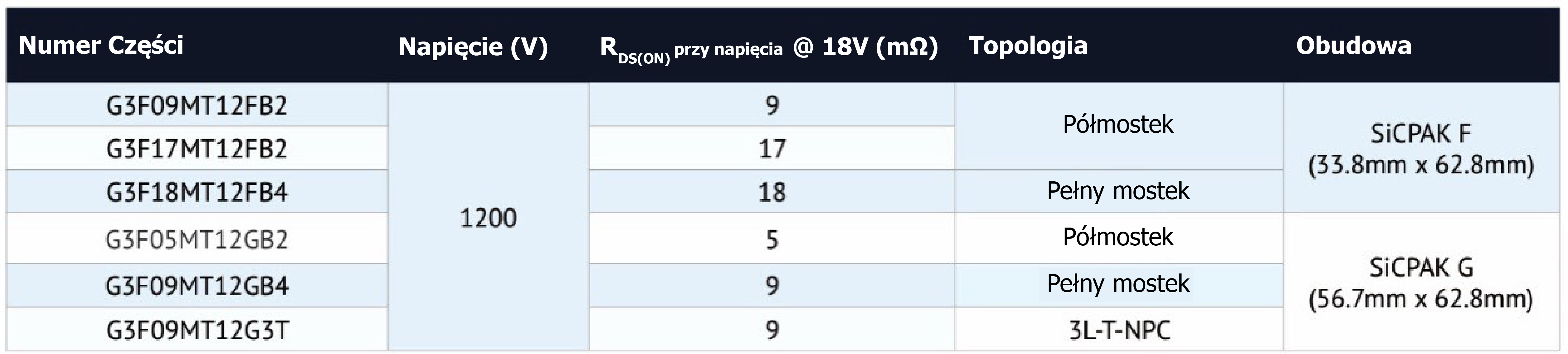

Moduły GeneSiC SiCPAK™ zostały zaprojektowane z myślą o zapewnieniu doskonałej wydajności i wytrzymałości, przy jednoczesnym zachowaniu standardowych w branży wymiarów i możliwości łączenia ze sobą pinów.

•Technologia zalewania żywicą epoksydową zapewniająca wysoką niezawodność

•Odporniejsze na zmiany temperatur w cyklach pracy – chłodzenie i grzanie

•Ulepszone cykle zasilania

•Tranzystory MOSFET SiC „Gen3 Fast” o wiodącej w branży gęstości prądu (A/mm2)

•Zoptymalizowana konstrukcja o niskiej indukcyjności ze standardowymi połączeniami wciskanymi zgodnymi z branżowymi standardami, wbudowanym NTC i zgodnością typu pin-to-pin

Technologie MOSFET i diod GeneSiC mieszczą się w zakresie od 650 V do 6500 V przy użyciu technologii trench-assisted planar, aby zapewnić najniższy dodatni współczynnik temperaturowy R_DS(ON) , co umożliwia najwyższą wydajność w rzeczywistych temperaturach roboczych. Chipy zostały zoptymalizowane pod kątem różnych stylów łączenia i mocowania z różnymi metalizacjami, w tym aluminium i złotem.
