Producent: SACI

Analizator parametrów sieci SAM3000

SAM3000 to nowa generacja urządzenia do monitorowania parametrów elektrycznych. Zapewnia pomiar wartości elektrycznych w czasie rzeczywistym, w tym: pomiar energii, analizę jakości energii, monitorowanie stanu i funkcje alarmu. Może mierzyć do 32 obwodów trójfazowych lub 96 obwodów jednofazowych.


Główne cechy urządzenia

  • Do 32 trójfazowych lub 96 jednofazowych pomiarów
  • Łatwa instalacja
  • Przyjazny interfejs
  • Jeden moduł wyświetlacza
  • Pomiar do 63 harmonicznej

Mierzone wartości

  • Napięcie trójfazowe
  • Prąd trójfazowy
  • Moc czynna
  • Moc bierna
  • Moc pozorna
  • Współczynnik mocy - Cos φ
  • Częstotliwość
  • Energia czynna i bierna – dwukierunkowa
  • Harmoniczne prądu i napięcia
  • Asymetria prądu i napięcia

Parametry techniczne

Napięcie znamionowe 3 x 220/ 380 V AC
Przeciążenie 1,2 Un lub 2 x Un przez 10s
Impedancja 1,7 MΩ
Częstotliwość 45-65Hz
Pobór mocy < 0,1 VA / fazę
Zasilanie 24V ± 20% DC
Wyjście przekaźnikowe 280/0.12A AC, 400V/0.12A DC
Izolacja 5000V
RS-485 port Modbus-RTU
Zasilanie dodatkowe 80-270V


Dokładność

Napięcie i prąd 0,2%
Moc 0,5%
Współczynnik mocy 0,5%
Energia czynna Class 0,5s
Energia bierna Class 2
Energia pozorna Class 0,5
Moduł pomiarowy/moduł komunikacji/moduł zasilania IP20
Moduł wyświetlacza IP67
Temperatura pracy -20 - 70ºC
Temperatura przechowywania -30 - 80ºC


Wymiary

Moduły pomiarowe 1 szt. – 18mm
Moduł komunikacji 18mm
Moduł wyświetlacza 96x96x38mm

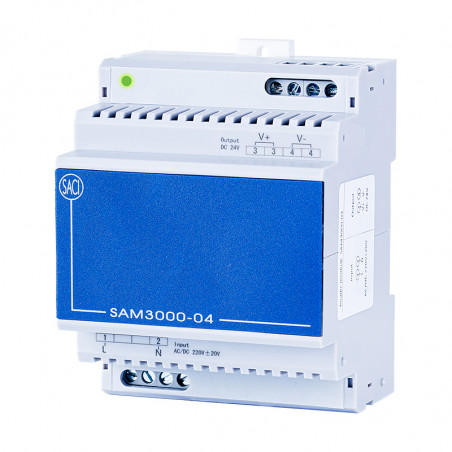

Moduł zasilania 4 moduły – 72mm
