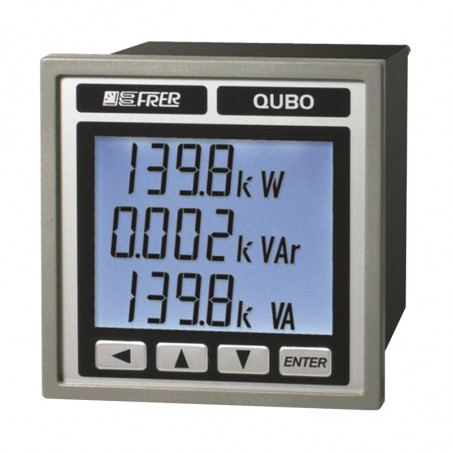

Analizatory parametrów sieci trójfazowej QUBO H
  • Analizatory parametrów sieci trójfazowej QUBO H

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: FRER

Analizatory parametrów sieci trójfazowej QUBO H

Dane techniczne

Wyświetlacz Podświetlany LCD
Maksymalne wskazanie 4 cyfry
Pozycja części dziesiętnych Automatycznie
Opcje podświetlania 5 poziomów
Częstotliwość odświeżania odczytu <0.5 sec
Pomiar wartości TRMS
Dokładność +/- 0,2%
Napięcie znamionowe Un 100 - 400V (690V)
Prąd znamionowy In 1-5A
Zakres wejścia 10-120% Un, 5-120% In
Częstotliwość 45…65Hz
Przeciążenie ciągle 2xIn; 1,2xUn
Przeciążenie chwilowe 20 x In; 2 x Un (300 msec.)
Pobór mocy przez obwód I < 0.5VA
pobór mocy przez obwód U < 0.5VA
Zasilanie 230V (45...65Hz) ±10%
Pobór mocy 6VA
Temperatura pracy 0…+23…+50°C
Temperatura magazynowania -30…+70°C
Samogasnąca obudowa UL 94V0
Stopień ochrony obudowy IP52
Stopień ochrony zacisków IP20
Izolacja galwaniczna Zasilania / Wejścia
Napięcie testowe 2kV, 50Hz, 60sec.
Typ Q72P3H005MCQ…


Protokoły komunikacyjne Standardowy Opcja
ModBus RTU +
Ethernet-ModBus TCP/Webserver   +
Johnson Controls N2 OPEN   +
Profibus DP v0   +


Opis

Miernik wielofunkcyjny, nadający się do trójfazowych systemów trzy lub cztery przewodowych niesymetryczne obciążonych( możliwość rejestrowania zniekształconych przebiegów). Wersja QUBO H pozwala na dodatkowe pomiary, które umożliwiają bardzo skuteczne monitorowanie i dostarczają więcej informacji na temat warunków pracy systemu.



Dodatkowe dane techniczne

Maksymalna wartość licznika energii 20000000
klasa dokładności 1
dwukierunkowość tak
Wyjścia alarmowe Photo-mos 50V, 100mA
ustawienie opóźnienia aktywacji programm. 0...999 sec.
programowanie zmienna, wartość, kierunek
Wyjścia impulsowe programowalne jako alternatywa dla alarmów
programowanie wartość impulsu
czas trwania impulsu Progr. 30...1000 msec.
ModBus RTU
Interfejs RS485 izolowane
Szybkość(bps) 9600/19200/38400
Parametry komunikacji
Zakres adresowania 1..247 programm
ModBus TCP / Webserver
Johnson Controls N2 OPEN
ProfiBus DP V0		 Dostępne jako zewnętrzne moduły DIN


Mierzona wartość

  • Prąd fazowy
  • Napięcie fazowe LN
  • Napięcie międzyfazowe LL
  • Niesymetria V i I
  • Prąd w przewodzie N
  • Moc czynna
  • Moc bierna
  • Moc pozorna
  • Współczynnik mocy
  • Cosφ (zamiennie współczynnika mocy)
  • Częstotliwość
  • Dwukierunkowa energia czynna
  • Częściowa energia czynna
  • Dwukierunkowa energia bierna
  • Prąd cieplny
  • Prąd cieplny max.
  • Moc średnia
  • Maksimum zapotrzebowania (kW)
  • Temperatura wewnątrz rozdzielnicy
  • Licznik godzin pracy
  • Sekwencja faz
  • THD V i I aż do 32 harmonicznej
