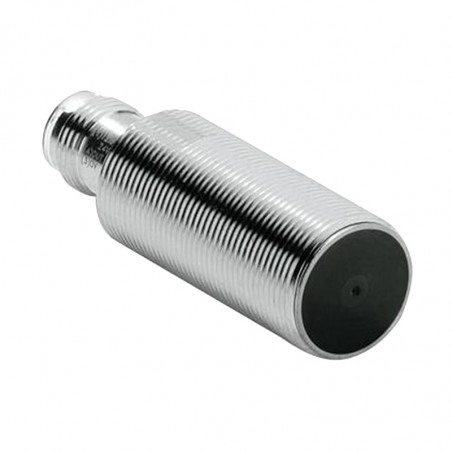

Nowe czujniki zbliżeniowe E2B można idealnie dopasować do indywidualnych potrzeb, wybierając właściwy produkt z szerokiej gamy modeli standardowych. Oferujemy cztery standardowe rozmiary: M8, M12, M18 i M30, w wersji ekranowanej i nieekranowanej. Do wyboru są także dwie długości korpusu, dwie metody podłączenia i cztery typy wyjścia. Tak szerokie spektrum możliwości sprawia, że każdy użytkownik znajdzie dokładnie to, czego mu potrzeba.
Wybór czujników E2B do warunków standardowych jest bardzo prosty, ponieważ są one opatrzone czytelnym kodem niewymagającym odszyfrowywania. Jasny, okrągły wskaźnik LED pozwala szybko ustalić status działania czujnika, co znacznie ułatwia serwisowanie maszyn. Łatwy i szybki wybór czujników zbliżeniowych do standardowych zastosowań to — krótko mówiąc — oszczędność czasu i pieniędzy.
Dwukrotnie większy zasięg wykrywania, modele 3-przewodowe zasilane prądem stałym.
Wymiar Typ |
M8 | M12 | M18 | M30 | |||||
---|---|---|---|---|---|---|---|---|---|
Z czołem zakrytym | Z czołem odkrytym | Z czołem zakrytym | Z czołem odkrytym | Z czołem zakrytym | Z czołem odkrytym | Z czołem zakrytym | Z czołem odkrytym | ||
Zasięg działania | 2 mm | 4 mm | 4 mm | 8 mm | 8 mm | 16 mm | 15 mm | 30 mm | |
Możliwe odchyłki | Maks. 10% zasięgu działania | ||||||||
Obiekt wykrywany | Metal zawierający żelazo (zasięg działania zmniejsza się w przypadku metali nie będących ferromagnetykami) | ||||||||
Częstotliwość odpowiedzi (zob. uwaga 1) |
1500 Hz | 1000 Hz | 1000 Hz | 800 Hz | 500 Hz | 400 Hz | 250 Hz | 100 Hz | |
Napięcie zasilania (zakres napięcia roboczego) |
12-24 VDC, pulsacja (p-p): maks. 10% (10-32 VDC) | ||||||||
Pobór prądu (model z kablem DC 3-przewodowym) |
maks. 10 mA | ||||||||
Typ sygnału wyjściowego | Modele B: PNP otwarty kolektor. Modele C: NPN, otwarty kolektor | ||||||||
Prąd obciążenia wyjścia sterującego | Maks. 200 mA (maks. 30 VDC) | ||||||||
Wskaźnik | Okrągły, widoczny wskaźnik LED dla czujników kablowych. | ||||||||
Tryb pracy | Modele B1/-C1: NO; Modele B2/-C2: NC | ||||||||
Obwód zabezpieczający | Zabezpieczenie wyjścia przed odwrotną polaryzacją, zabezpieczenie przed odwrotną polaryzacją zasilania, | ||||||||
Temperatura otoczenia | Praca i składowanie: od -25 do 70°C (bez oblodzenia ani kondensacji) | ||||||||
Wilgotność otoczenia | Eksploatacja i składowanie: 35%-95% | ||||||||
Wpływ napięcia | ±maks. 1% zasięgu działania w zakresie napięcia nominalnego ±15% | ||||||||
Rezystancja izolacji | Min. 50 MΩ (przy 500 VDC) między elementami przewodzącymi prąd a obudową | ||||||||
Wytrzymałość dielektryczna | 1000 VAC, 50/60 Hz, 1 min, między elementami przewodzącymi prąd a obudową | ||||||||
Odporność na wibracje | 10-55 Hz, podwójna amplituda 1,5 mm przez 2 godz., każdorazowo w kierunkach X, Y i Z | ||||||||
Odporność na wstrząsy | M8: 500 m/s², 10 razy, każdorazowo w kierunkach X, Y, Z M12-M30: 1000 m/s², 10 razy każda w kierunkach w X, Y i Z | ||||||||
Normy i rejestry | IP67 według IEC 60529 EMC według EN 60947-5-2 |
||||||||
Sposób połączenia | (1) Modele z kablem (standardowy przewód PVC, ø 4,0 mm, długość 2 m, 5 m) (2) Modele złączy (głowica M8: M8 3-stykowe. Głowica M12-M30: M12 4-stykowe) |
||||||||
Materiał | Obudowa | Stal nierdzewna | Mosiądz niklowany | ||||||
Powierzchnia | PBT | ||||||||
Kabel | Kabel standardowy to PVC ø 4 mm |
Uwaga:
1. Częstotliwość odpowiedzi jest wartością średnią. Warunki pomiaru są następujące: obiekt standardowy, odstęp odpowiada dwukrotnemu odstępowi między wykrywanymi obiektami, ustawiona odległość stanowi połowę zasięgu działania.
