PŁYWAKOWY KABLOWY PRZEŁĄCZNIK POZIOMU FAB

Pływakowy przełącznik poziomu serii FA/FB jest przeznaczony do jedno- (FA) lub wielopunktowego (FB) wykrywania poziomu cieczy na szerokim zakresie długości. Pływakowy przełącznik poziomu FA/FB może zapewnić układ styków „otwarty”, „zamknięty” lub „otwarty/zamknięty”, gdy kąt pływaka jest większy niż kąt jego aktywacji (kąt różni się w zależności od typu pływaka), w wyniku wyporu stalowa kulka pływakowego przełącznika poziomu przesuwa się z jej normalnego punktu aktywacji, gdy obecny jest docelowy płyn.

Główne cechy:

• Materiały polipropylenowe, PVC i 304SS
• Konfiguracje z jednym lub wieloma pływakami
• Mikroprzełącznik, kontaktron lub przełącznik rtęciowy
• Łatwa instalacja, przystępna cena i trwałość
• Odpowiedni do sterowania pompą i wysokich temperatur

Zastosowanie:

• Woda i ścieki
• Przemysł petrochemiczny
• Przemysł chemiczny
• Inne powiązane branże

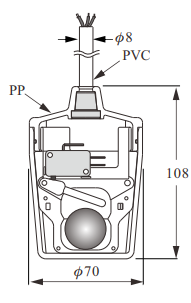

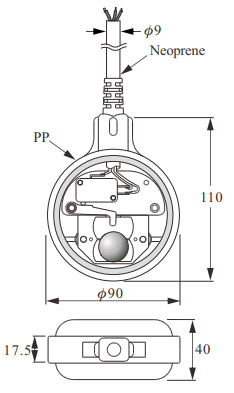

Wymiary [mm]
Model	FAC A/B/C okrągły	FAP A/B/C	FAR A/B/C
Przełącznik	Mikroprzełącznik
Materiał pływaka	P.P
Specyfikacja przewodu przewodu	Kabel neoprenowy 1mm2x3C lub 2C	Kabel PVC 1.25mm2x3C lub 2C	Kabel neoprenowy 1mm2x3C lub 2C
Specyfikacja styku	10A / 250V AC (standardowo) lub 15A / 250V AC
Rodzaj styków	N.O lub N.C lub SPDT
Temperatura pracy	-10…80°C	0…60°C	-10…80°C
Ciężar właściwy	0.6	0.6	0.6
Przybliżona waga	770g/5M	290/1M	290/1M
Ciśnienie	2 kg/ cm2	2 kg/ cm2	2 kg/ cm2
Napięcie przewodu	600V AC	600V AC	600V AC
Rezystancja izolacji	Max. 100 mΩ + (70 mΩ/m)
Kąt aktywacji	28° ± 2°
Stopień ochrony	IP68

Wymiary [mm]
Model	FAD A/B/C	FAE A/B/C	FAS A/B/C metalowy
Przełącznik	Mikroprzełącznik	Mikroprzełącznik	Przełącznik rtęciowy
Materiał pływaka	PVC		SUS304
Specyfikacja przewodu przewodu	Kabel neoprenowy 1 mm2 x 3C lub 2C	Kabel PVC 2 x 3C lub 2C	Kabel silikonowy 0.75 mm2 x 3C lub 2C
Specyfikacja styku	10A / 250V AC (standardowo) lub 15A / 250V AC		1A/230V AC
Rodzaj styków	N.O lub N.C lub SPDT
Temperatura pracy	0...60°C	0…60°C	0...170°C
Ciężar właściwy	0.6	0.6	0.5
Przybliżona waga	290g/1M	290/1M	480/5M
Ciśnienie	2 kg/ cm2	2 kg/ cm2	2 kg/ cm2
Napięcie przewodu	600V AC	600V AC	300V AC
Rezystancja izolacji	Max. 100 mΩ + (70 mΩ/m)		Max. 1Ω + (70 mΩ/m)
Kąt aktywacji	28° ± 2°		10° ± 2°
Stopień ochrony	IP68

Wymiary [mm]
Model	FAL A/B/C typ słupkowy	FAM A/B/C typ słupkowy
Przełącznik	Mikroprzełącznik
Materiał pływaka	P.P.
Specyfikacja przewodu przewodu	Kabel PVC 0.75mm2 x3C	Kabel neoprenowy 0.75mm2 x3C
Specyfikacja styku	3A / 125/250V AC
Rodzaj styków	N.O lub N.C lub SPDT
Temperatura pracy	0...60°C	-10...80°C
Ciężar właściwy	0.8	0.6
Przybliżona waga	113±2g/1M
Ciśnienie	4.5kg/ cm2	2 kg/ cm2
Napięcie przewodu	600V AC	600V AC
Rezystancja izolacji	Min. 100 mΩ
Rezystancja styku	Max. 100 mΩ + (70 mΩ/m)
Kąt aktywacji	Góra 18° ±4° / Dół 3° ±3°
Stopień ochrony	IP68

Wymiary [mm]
Model	FAL A/B/C typ słupkowy	FAM A/B/C typ słupkowy
Przełącznik	Mikroprzełącznik
Materiał pływaka	P.P.
Specyfikacja przewodu przewodu	Kabel PVC 0.75mm2 x3C	Kabel neoprenowy 0.75mm2 x3C
Specyfikacja styku	3A / 125/250V AC
Rodzaj styków	N.O lub N.C lub SPDT
Temperatura pracy	0...60°C	-10...80°C
Ciężar właściwy	0.8	0.6
Przybliżona waga	115±2g/1M
Ciśnienie	4.5kg/ cm2
Napięcie przewodu	300V AC / 350V DC (N.O), 150V AC / 200V DC (N.C, SPDT)
Rezystancja izolacji	Min. 100 mΩ
Rezystancja styku	(N.O) Max. 100 mΩ + (70 mΩ/m), (N.C, SPDT) Max. 150 mΩ + (70 mΩ/m)
Kąt aktywacji	Góra 18° ±4° / Dół 3° ±3°
Stopień ochrony	IP68
