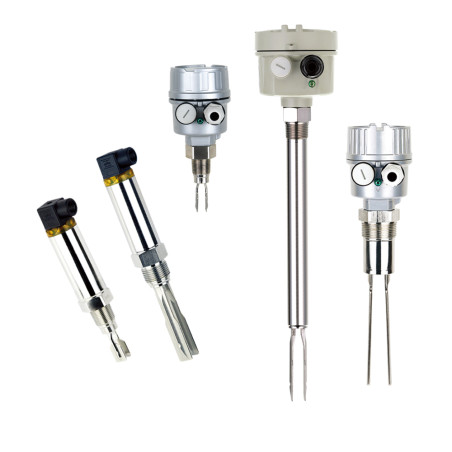

SC17 ODPORNY NA WYBUCHY

Seria SC to wibracyjne czujniki poziomu z widełkami kamertonowymi, które wykorzystują kryształy piezoelektryczne i technologię elektroniki półprzewodnikowej do wytwarzania wibracji w elemencie widełek strojeniowych o określonej częstotliwości i odbierania elektronicznych informacji zwrotnych. Gdy element sondy styka się z materiałem docelowym, wibracje są tłumione, zmienia się elektroniczne sprzężenie zwrotne, a obecność materiału jest wykrywana przez elektronikę, która zmienia stan wyjścia czujnika, wskazując obecność materiału. Gdy element sondy po raz kolejny nie ma kontaktu z materiałem docelowym, wibracje są ponownie wytwarzane, a stan wyjścia powraca do wskazywania braku materiału.

Główne cechy:

• Podwójna izolacja może zmniejszyć uszkodzenia płytki PCB spowodowane dużymi zmianami temperatury
• Nadaje się do aplikacji płynnych, sypkich i stałych.
• Regulacja czułości jest dostępna dla różnych gęstości materiałów. Możliwość wykrywania drobnego proszku.
• Nie wymaga częstej kalibracji, łatwy w użyciu, solidna i trwała konstrukcja.
• Wyjście przekaźnikowe SPDT, wyjście SSR MOSFET
• Szeroki zakres napięcia zasilania 20~250 V AC/DC, 50/60Hz

Zastosowanie:

Urządzenie ma zastosowanie do wykrywania maksymalnego i minimalnego poziomu zbiorników lub rur wypełnionych różnymi materiałami stałymi / płynnymi. Przykładowe substancje, których stan można badać:

• Materiały sypkie:
  • Mleko w proszku
  • Cukier
  • Herbata
  • Sól
  • Żwir
• Ciecz:
  • Woda
  • Rozpuszczalnik ogólnego zastosowania
  • Olej ciężki
  • Ropa naftowa
  • Atrament

Przemysły, w których czujniki mogą znaleźć zastosowanie:

• przemysł włókien chemicznych,
• przemysł cementowy,
• przemysł stalowy,
• przemysł spożywczy,
• przemysł farmaceutyczny.

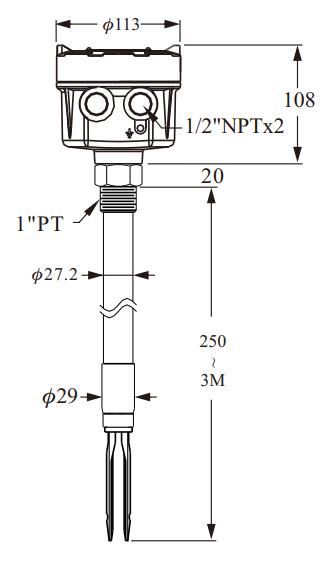

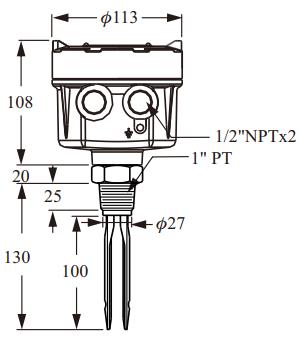

Wymiary [mm]
Model	SC1740 standardowy	SC1741 z bardzo długimi nóżkami kamertonowymi
Obudowa czujnika poziomu	Aluminium / IP65
Materiał czujnika	SUS 304 / 316 / 316L
Montaż	1”PT	1”PT
Złączka	½”NPT x 2
Maksymalne obciążenie pionowe pręta	20Mn
Ciśnienie procesu	40 barów
Napięcie zasilania	20…250V AC/DC 50/60Hz
Pobór mocy	10VA
Temperatura otoczenia	-40…60°C
Temperatura procesu(?)	-40…130°C
Sygnał wyjściowy	Przekaźnik, SPDT, 5A/250V AC, 1 lub 2 zestawy SSR(MOSFET) 400mA/60V AC/DC, 1 lub 2 zestawy
Minimalna wykrywalna gęstość materiału	Ciało stałe: ≥0.07g/cm3, Ciecz: ≥0.7g/cm3, lepkość: 1-10000cSt
Opóźnienie czasowe	0.6s / Praca; 1-3s / Reset
Częstotliwość wibracji	350-370Hz
Wybieralna czułość	Wysoka/niska
