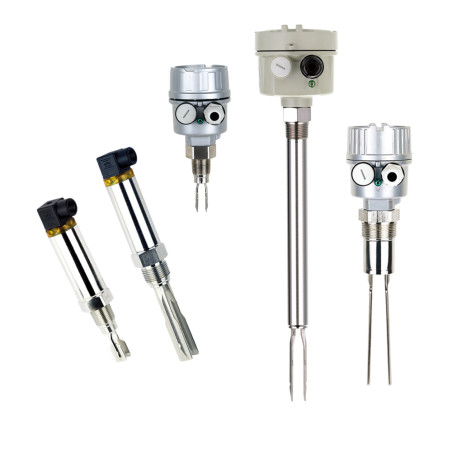

SC38 WIELOFUNKCYJNY, KAMERTONOWY PRZEŁĄCZNIK POZIOMU

Seria SC to wibracyjne czujniki poziomu z widełkami kamertonowymi, które wykorzystują kryształy piezoelektryczne i technologię elektroniki półprzewodnikowej do wytwarzania wibracji w elemencie widełek strojeniowych o określonej częstotliwości i odbierania elektronicznych informacji zwrotnych. Gdy element sondy styka się z materiałem docelowym, wibracje są tłumione, zmienia się elektroniczne sprzężenie zwrotne, a obecność materiału jest wykrywana przez elektronikę, która zmienia stan wyjścia czujnika, wskazując obecność materiału. Gdy element sondy po raz kolejny nie ma kontaktu z materiałem docelowym, wibracje są ponownie wytwarzane, a stan wyjścia powraca do wskazywania braku materiału.

Główne cechy:

• Podwójna izolacja może zmniejszyć uszkodzenia płytki PCB spowodowane dużymi zmianami temperatury
• Nadaje się do aplikacji płynnych, sypkich i stałych
• Regulacja czułości jest dostępna dla różnych gęstości materiałów. Możliwość wykrywania drobnego proszku
• Nie wymaga częstej kalibracji, łatwy w użyciu, solidna i trwała konstrukcja
• Wyjście przekaźnikowe SPDT, wyjście SSR MOSFET
• Szeroki zakres napięcia zasilania 20~250 V AC/DC, 50/60Hz

Zastosowanie:

Urządzenie ma zastosowanie do wykrywania maksymalnego i minimalnego poziomu zbiorników lub rur wypełnionych różnymi materiałami stałymi/płynnymi. Przykładowe substancje, których stan można badać:

• Materiały sypkie:
  • Mleko w proszku
  • Cukier
  • Herbata
  • Sól
  • Żwir
• Ciecz:
  • Woda
  • Rozpuszczalnik ogólnego zastosowania
  • Olej ciężki
  • Ropa naftowa
  • Atrament

Przemysły, w których czujniki mogą znaleźć zastosowanie:

• Przemysł włókien chemicznych
• Przemysł cementowy
• Przemysł stalowy
• Przemysł spożywczy
• Przemysł farmaceutyczny

Dane techniczne:

Wymiary [mm]	SC380 standardowy	SC381 przedłużony	SC382 bardzo przedłużony
Typ wyjścia	8/16mA	3-przewodowy (NPN/PNP)	dwuprzekaźnikowy
Napięcie robocze	11-36V DC	10-55V DC	19-253V AC/DC, 50/60Hz
Pobór mocy	<600mW	<830mW	Maksymalnie 1.3W
Ochrona wejścia	Ochrona przed odwróconym zasilaniem		brak
Ochrona przeciwprzepięciowa	Kategoria przepięciowa III		1A/230V AC
Błąd pomiaru	Maksymalnie ±1mm
Powtarzalność	0.5mm
Zakres histerezy	ok. 2mm
Temperatura otoczenia	-40…+85°C (Typ iskrobezpieczny -40…+70°C)	-40…+85°C (Patrz instrukcja obsługi)
Temperatura procesu	-40°C…+150°C
Odpowiednia gęstość cieczy	≥0.5g/cm3 lub ≥0.7g/cm3
Lepkość cieczy	Maksymalnie: 10000mm² / S (10000cSt)
Rozmiar granulek zawartych w cieczy	Maksymalnie: Ø5mm
Średnica zewnętrzna kabla złączki	Ø6-10mm
Ciśnienie procesu	Maksymalnie: 40 barów
Sygnał wyjściowy	Sygnał iskrobezpieczny 8/216mA	Wyjście tranzystorowe (NPN/PNP)	2 wyjścia przekaźnikowe SPDT
Wydajność styków	-	350mA, 55V DC	6A / 250V AC, 6A / 28V DC
Stopień ochrony	IP66/67
Materiał sondy	SUS 304 / 2316 / 316L
Parametry iskrobezpieczne	Ui(V)=36V, Ii=100mA, Pi=1W, Ci(nF)=0, Li(uH)=0※	-	-

Wymiary [mm]	SC380 wysokotemperaturowy	SC381 wysokotemperaturowy przedłużony	SC382 wysokotemperaturow bardzo przedłużony
Typ wyjścia	8/16mA	3-przewodowy (NPN/PNP)	dwuprzekaźnikowy
Napięcie robocze	11-36V DC	10-55V DC	19-253V AC/DC, 50/60Hz
Pobór mocy	<600mW	<830mW	Maksymalnie 1.3W
Ochrona wejścia	Ochrona przed odwróconym zasilaniem		Brak
Ochrona przeciwprzepięciowa	Kategoria przepięciowa III
Błąd pomiaru	Maksymalnie ±1mm
Powtarzalność	0.5mm
Zakres histerezy	ok. 2mm
Temperatura otoczenia	-40…+85°C (Patrz instrukcja obsługi)
Temperatura procesu	-40…+150°C
Odpowiednia gęstość cieczy	≥0.5g/cm3 lub ≥0.7g/cm3
Lepkość cieczy	Maksymalnie: 10000mm2 / S(10000cSt)
Rozmiar granulek zawartych w cieczy	Maksymalnie: Ø5mm
Średnica zewnętrzna kabla złączki	Ø6-10mm
Ciśnienie procesu	Maksymalnie: 40 barów
Sygnał wyjściowy	Sygnał iskrobezpieczny 8/216mA	Wyjście tranzystorowe (NPN/PNP)	2 wyjścia przekaźnikowe SPDT
Wydajność styków	-	350mA, 55V DC	6A / 250V AC, 6A / 28V DC
Stopień ochrony	IP66/67
Materiał sondy	SUS 304 / 316 / 316L
Parametry iskrobezpieczne	Ui(V)=36V, Ii=100mA, Pi=1W, Ci(nF)=0, Li(uH)=0※	-	-
