Diody prostownicze
  • Diody prostownicze

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Vishay

Diody prostownicze

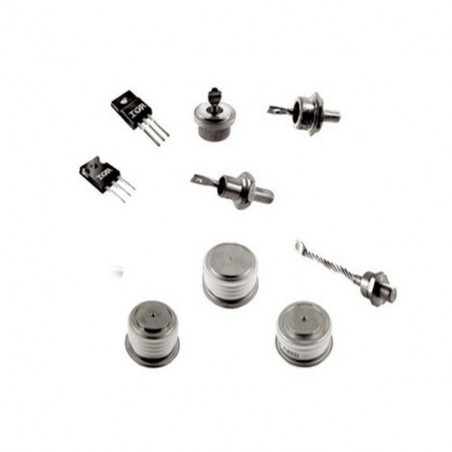

Diody w obudowie plastikowej

Typ diodyIF(AV)/Tc
[A/°c]		URRM
[V]		UFM
[V]		Obudowa
10ETS16 10/105 1600 1,1 TO-220AC
20ETS12 20/105 1200 1,1
60EPS12 60/118 1200 1,1 TO-247AC

Diody w obudowie wciskanej i śrubowej

Typ diodyIF(AV)/Tc
[A/°c]		URRM
[V]		UFM
[V]		Obudowa
12F(R)120 12/144 1200 1,26 DO-203AA(DO-4)
16F(R)120 16/140 1200 1,23
25F(R)120 25/120 1200 0,9
40HF(R)160 40/110 1600 1,3 DO-203AB(DO-5)
70HF(R)120 70/140 1200 1,35
70HF(R)160 70/110 1600 1,35

Wymiary [mm] DO-4 Wymiary [mm] DO-5
DIODY PROSTOWNICZE - IR wymiar DO-4 DIODY PROSTOWNICZE - IR wymair DO-5

Diody w obudowie śrubowej

Typ diodyIF(AV)/Tc
[A°c]		URRM
[V]		IFSM
[A]		I2t
[A2s]		Rthjc
[°c/w]		Rthcs
[°c/w]		Moment
dokręcający
[Nm]		Obudowa
130HF(R)... 130/125 400-1200 2000 20000 0,3 0,08 10 DO-205AC(DO-30)
rys.1
SD150N(R)... 150/125 400-2500 3600 65000 0,23 0,08 14
200HF(R)... 200/125 400-1200 4400 97000 0,17 0,08 10
SD200N(R)... 200/110 400-2400 4700 110000 0,23 0,08 14
70/300U(R)..D 250/145 1200-1600 6550 214000 0,18 0,08 28 DO-205AB(DO-9)
rys.3
70U(R).. 250/150 100-1000 6550 214000 0,18 0,08 28
300U(R).. 300/130 100-1000 6550 214000 0,18 0,08 28
300HF(R)... 300/125 400-1200 5000 125000 0,12 0,05 22
301U(R).. 330/120 800-2000 8250 340000 0,14 0,08 28
  300/120 2500 6050 183000
SD300N(R).. 380/70 2500-320 6050 183000 0,11 0,04 27
SD400N(R).. 400/120 400-2400 8250 340000 0,11 0,04 27
SD500N(R).. 475/55 3000-4500 7500 281000 0,10 0,04 50 B-8
rys.2
SD600N(R).. 600/92 400-2000 13000 845000 0,10 0,04 50
  600/54 2500-3200 10500 551000

Diody w obudowie plastikowej

TypIF(AV)/Tc
[A°c]		URRM
[V]		IFSM
[A]		I2t
[A2s]		Rthjs
[°c/w]		Moment
[kN]		Obudowa
SD300C..C 650/55 400-2000 6050 183000 0,073 4,9 DO-200AA(A-Puk)rys.4
540/55   2500-3200
SD400C..C 800/55 400-2400 8250 340000 0,073 4,9
SD1100C..C 1400/55 400-2000 13000 846000 0,038 9,8 B-43
rys.5
  1100/55 2500-3200 10500 551000
SD700C..L 700/55 3000-4500 7500 281000 0,05 9,8 DO-200AB(B-Puk)
rys.6
SD800C..L 1180/55 2400-3600 13600 925000 0,031 14,7
  1065/55 4000-4500 12200 745000
SD1100C..L 1170/55 400-2000 13000 846000 0,05 9,8
  910/55 2500-3200 10500 551000
SD1500C..L 1600/55 400-3000 16600 1386000 0,031 14,7
SD2000C..L 2100/55 400-1000 23900 2857000 0,031 14,7
SD1700C..K 2080/55 2400-3600 24000 2890000 0,02 22,25 DO-200AC(K-Puk)
rys.7
  1875/55 4000-4500 20000 2000000
SD2500C..K 3000/55 1200-2500 31000 4810000 0,02 22,25
SD3000C..K 3800/55 400-1000 35800 6410000 0,02 22,25
SD4000C..R 4450/55 3000-4000 57300 16430000 0,01 39,2 B-44(R-Puk)
rys.8
SD5000C..R 5570/55 2000-3000 67800 23000000
SD6000C..R 6690/55 1200-2400 76400 29200000
SD8500C..R 9570/55 200-600 95500 45620000

Rysunek 1 Rysunek 2 Rysunek 3 Rysunek 4
DO-205AC (DO-30) B8 DO-205AB (DO-9) DO-200AA (A-Puk)
DIODY PROSTOWNICZE - IR - obudowa DO-205AC (DO-30) DIODY PROSTOWNICZE - IR - obudowa B8 DIODY PROSTOWNICZE - IR - obudowa DO-205AC (DO-30) dO-205AB (DO-9) DIODY PROSTOWNICZE - IR - obudowa DO-200AA(A-Puk)
Rysunek 5 Rysunek 6 Rysunek 7 Rysunek 8
B-43 (E-Puk) DO-200AB (B-Puk) DO-200AC (K-Puk) B-44 (R-Puk)
DIODY PROSTOWNICZE - IR - obudowa B-43(E-Puk) DIODY PROSTOWNICZE - IR - obudowa DO-200AB (B-Puk) DIODY PROSTOWNICZE - IR - obudowa DO-200AC (K-Puk) DIODY PROSTOWNICZE - IR - obudowa B-44 (R-Puk)
