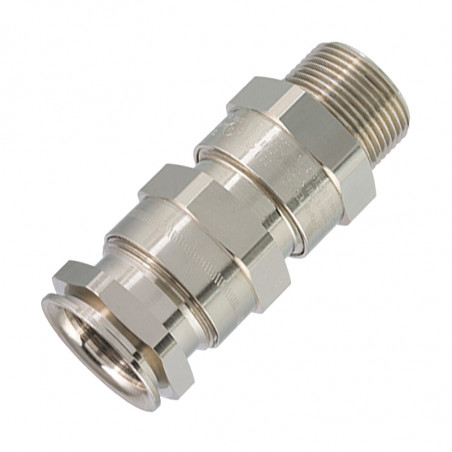

ADE-1F2 DS - Dławnice kablowe metalowe z podwójną uszczelką na przewód niezbrojony

Capri ADE-1F2 DS to powszechnie zatwierdzona dławnica kablowa do użytku z kablami niezbrojonymi, oferująca 2 uszczelnienia płaszcza zewnętrznego i zwiększoną odporność na wyciąganie. Nadaje się do instalacji IEC i NEC oraz do wielu typów kabli. Capri ADE-1F2 DS oferuje szereg materiałów i opcji gwintów, aby spełnić wszystkie wymagania. Dostępne tylko jako dławnica lub w postaci wstępnie zapakowanego zestawu w celu ułatwienia zamawiania. Więcej pasujących akcesoriów można znaleźć w naszych Akcesoriach do dławnic ADE.


Wykonanie

Dławnica wykonana z niklowanego mosiądzu o podwyższonej odporności na korozję. Jako alternatywa dostępne są także wykonania ze stali nierdzewnej AISI316, z brązu lub aluminium. W przypadku aluminium i stali nierdzewnej zalecane jest stosowanie odpowiedniego środka smarującego.

Łatwo zdejmowana zintegrowana osłona przeciwpyłowa zapewnia ochronę przed wnikaniem kurzu/wody podczas montażu kabla i bez dodatkowej wtyczki. Chroni to sprzęt elektryczny podczas transportu i dostawy, dopóki nie będzie gotowy do zamontowania. Podwójna uszczelka zapewnia 100% siły rozciągającej, aby zapobiec ciągnięciu lub skręcaniu przyłożonego do kabla.


Charakterystyka

  1. Ognioszczelne uszczelnienie na zewnętrznym płaszczu przewodu.
  2. Uszczelka środowiskowa z mechanizmem kontrolowanego wysuwania przewodu.
  3. Dodatkowe zaciski zmniejszające nacisk na przewody (jako opcja).

Dane techniczne

Przeznaczenie kabel niezbrojony, kabel płaski, kabel morski typu P
Temperatura pracy -60°C do +140°C
Certyfikat ATEX INERIS12ATEX0032X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; zastosowanie górnicze
Mosiądz lub brąz ADE rozmiary od 8 do 17; NPT od 1” do 4”; ISO od 32 do 110
Stal nierdzewna ADE rozmiary od 8 do 17; NPT od 3/8” do 4”; ISO 16 do 110
Certyfikat IECEx IECEx INE 12.0025X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; zastosowanie górnicze
Inne certyfikaty CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Branża morska ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Zgodność z DTS-01:1991
Certyfikat UL 3DJN E310130, Class I, Zone 21), AEx e II

1) Można zastosować w Div. 2 przy założeniu, że obudowa nie zawiera podzespołów iskrzących.

Rozmiary ADE od 3 do 17, ½” do 4” NPT lub ISO 20 do 110 z kablami niezbrojonymi typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC. 3DJN E310130, Class I, Zone 2*, AEx e II, EX e II

Rozmiary ADE od 3 do 17, ½” do 4” NPT lub ISO 20 do 110 z kablami niezbrojonymi typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC. 3LRC E314047 Class I Zone 2*, AE|x e II, Ex e II

Rozmiary ADE od 3 do 17, ½” do 4” NPT lub ISO 20 do 110 z niezbrojonym przewodem morskim.



Seria Gwint Zakres Materiał Opcja
ADE2 M25 3 NPN
0 = XS NPN = niklowany mosiądz K1 = Zestaw 1
1 = S SSN = stal nierdzewna K2 = Zestaw 2
2 = M BZN = brąz K3 = Zestaw 3
3 = L ALN = aluminium (oprócz Grupy 1) PUSTE = bez opcji


Zestaw do wyboru
K1 K2 K3
Nakrętka
Zielona podkładka
kompozytowa		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Osłona		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Ząbkowana podkładka


Tabela doboru ADE2 Wymiary ADE2 Kod ISO Kod ISO CAPRI Kod NPT Kod NPT CAPRI
Rozmiar gwintu Kod
uszczelnienia		 Zakres uszczelnienia ISO/NPT A B L
(dł.)
ISO NPT Zewnętrzne dławienie
MIN-MAX
M12   3 4,5-8,0 17 17 42,0 ADE2M123NPN CAP826404V1
M16   2 4,5-8,5 17 19 42,0 ADE2M162NPN CAP826594V1
M16   3 7,0-12,0 19 19 47,0 ADE2M163NPN CAP826504V1
M20 1/2" 0 2,7-5,5 15 24 42,0 ADE2M200NPN CAP826664V1 ADE2N0500NPN CAP828664V1
M20 1/2" 1 4,5-8,5 17 24 42,0 ADE2M201NPN CAP826674V1 ADE2N0501NPN CAP828674V1
M20 1/2" 2 7,0-12,0 19 24 47,0 ADE2M202NPN CAP826694V1 ADE2N0502NPN CAP828694V1
M20 1/2" 3 10,0-16,0 (15,5) 24 24 54,0 ADE2M203NPN CAP826604V1 ADE2N0503NPN CAP828604V1
M25 3/4" 1 7,0-12,0 19 30 47,0 ADE2M251NPN CAP826774V1 ADE2N0751NPN CAP828774V1
M25 3/4" 2 10,0-16,0 24 30 54,0 ADE2M252NPN CAP826794V1 ADE2N0752NPN CAP828794V1
M25 3/4" 3 13,5-20,5 30 30 63,0 ADE2M253NPN CAP826704V1 ADE2N0753NPN CAP828704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 79,0 ADE2M323NPN CAP826884V1 ADE2N1003NPN CAP828804V1
M40 1¼" 3 18,0-27,5 (26,0) 48 48 86,0 ADE2M402NPN CAP826994V1 ADE2N1252NPN CAP828994V1
M50 1½" 2 29,0-41,0 55 55 90,0 ADE2M501NPN CAP827004V1 ADE2N1501NPN CAP829004V1
  2" 2 35,0-48,0 64 64 90,0     ADE2N2002NPN CAP829294V1
M50   3 35,0-45,0 64 64 99,0 ADE2M502NPN CAP827084V1
M63 2" 3 42,0-56,0 (53,0) 72 72 106,0 ADE2M633NPN CAP827204V1 ADE2N2003NPN CAP829204V1
M75 2½" 3 50,0-65,0 (62,5) 85 85 119,0 ADE2M753NPN CAP827304V1 ADE2N2503NPN CAP829404V1
M90 3" 2 58,0-74,0 95 95 123,0 ADE2M902NPN CAP827594V1 ADE2N3002NPN CAP829594V1
M90 3" 3 66,0-83,0 (78,0) 110 110 139,0 ADE2M903NPN CAP827504V1 ADE2N3003NPN CAP829504V1
M110 3½" 2 75,0-93,0 (92,0) 120 120 139,0 ADE2M1102NPN CAP827604V1 ADE2N3502NPN CAP829604V1
M110 4" 3 85,0-104,0 135 135 156,0 ADE2M1103NPN CAP827704V1 ADE2N4003NPN CAP829704V1
