Producent: LUMEL

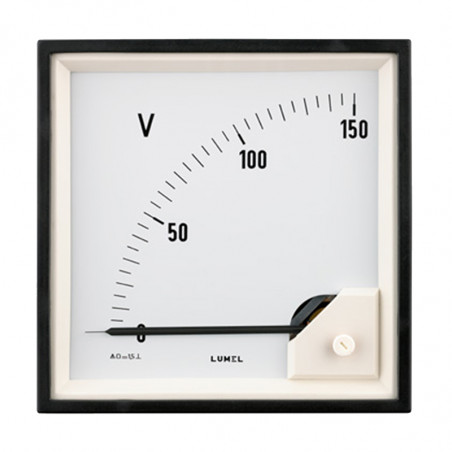

Elektromagnetyczne mierniki prądu i napięcia AC

Zastosowanie

Mierniki magnetoelektryczne typu MA12, MA16, MB16, MA17, MA19 są przeznaczone do pomiaru prądu lub napięcia stałego. Mierniki magnetoelektryczne z wbudowanym prostownikiem typu MA12P, MA17P, MA19P, są przeznaczone do pomiaru wartości skutecznych prądu i napięcia przemiennego o przebiegu sinusoidalnym. Pomiar wielkości prądu i napięcia o przebiegu niesinusoidalnym jest obarczony dużym błędem proporcjonalnym do stopnia odkształcenia przebiegu co wynika z zasady pomiaru przyrządem prostownikowym, który reaguje na wartość średnią wyprostowanego przebiegu, natomiast wzorcowany jest tak, by wskazywał wartość skuteczną przebiegu sinousoidalnego. W przypadku gdy przebieg niesinusoidalny jest odpowiednio scharakteryzowany, to taki błąd pomiaru jest wyliczony. Z tego względu wymagania dotyczące wpływu kształtu krzywej dla przyrządów reagujących na wartość średnią (wyprostowaną) nie zostały określone w normie PN-EN 60051-2.

Mierniki typu MA12, MA16, MA17, MA19 są przystosowane do mocowania w tablicy o grubości nie przekraczającej 15 mm w otworach o wymiarach wg rys.2 i rys.3, natomiast miernik MB16 jest przysto-sowany do mocowania zatrzaskowego na wsporniku szynowym 35 mm wg PN-EN-60715, DIN-EN 50 022.



Dane techniczne

Klasa dokładności 12
Zakresy pomiarowe mierników prądu i napięcia stałego i przemiennego oraz dane elektryczne w tablicy 1 i 2

Uwaga:
1. W/w mierniki (z wyjątkiem MA12 i MA12P) o zakresie ...A/60 mV, ...A/150 mV mogą być wykonane z wymiennymi tarczami podzielni na dowolny zakres pomiarowy bocznika zamiennego (patrz karta katalogowa pt.: „Boczniki zamienne”). Pozostałe zakresy mogą być również wykonane z wymienną podzielnią pod warunkiem, że zakres pomiarowy miernika będzie odpowied-nikiem zakresu przetwarzania przetwornika lub posobnika pomiarowego.
2. Wymienna podzielnia jest wkładana i wyjmowana przez zasuwaną szczelinę w górnej części obudowy.
3. Mierniki typu MA17, MA19, MA17P i MA19P na życzenie odbiorcy (po uzgodnieniu) mogą być wyposażone w dodatkową nastawialną wskazówkę w kolorze czerwonym zamocowaną na szybie.



Kategorie wykonań klimatycznych mierników

Mierniki w wykonaniach podstawowych przeznaczone są do pracy w klimacie umiarkowanym, w pomieszczeniach zamkniętych niekli-matyzowanych.
Na życzenie zamawiającego mierniki mogą być przystosowane do użytkowania w warunkach klimatu tropikalnego suchego lub mokrego także w pomieszczeniach zamkniętych nieklimatyzowanych - są wtedy oznakowane symbolem TIIIM



Znamionowe warunki użytkowania oraz błędy dodatkowe wg PN-EN 60051-2


Wymagania bezpieczeństwa wg normy PN-EN 61010-1

Maksymalne napięcie pracy względem ziemi 600 V
Kategoria instalacji III
Stopień zanieczyszczenia 2


Kompatybilność elektromagnetyczna

Mierniki spełniają wymagania znaku CE
Odporność na zakłócenia elektromatyczne wg PN-EN 61000-6-2
Emisja zakłóceń elektromagnetycznych wg PN-EN 61000-6-4


Stopień ochrony wg normy PN-EN 60529 zapewniany przez:

Obudowę: standardowo IP 50 dla mierników MA12, MA19, MA17, MA16 MA12P, MA19P, MA17P
IP 52 dla miernika MB16
na życzenie IP 54 - tylko MA12, MA12P
IP 65 - MA19, MA19P, MA17, MA17P, MA16
Zaciski IP 20
Materiał obudowy tworzywo termoplastyczne
Materiał szyby szkło


Wyposażenie

  • Trzymacze mocujące miernik do tablicy - 2 szt. (dla IP50, IP52, IP54) lub 4 szt. (dla IP65)
  • Na życzenie: - bocznik zamienny, przetwornik lub posobnik pomiar; osłona zacisków

Uwaga: miernik MB16 nie ma osłony zacisków.



Zakresy prądu i napięcia stałego, opór wewnętrzny lub spadek napięcia dla mierników magnetoelektrycznych

Wymiary ramki czołowej [mm] 48 x 48*' 72 x 72 96 x 96 144x144
Długość podziałki [mm] 42 61 95 160
Masa [kg] 0,15 0,2 0,25 0,4
Typ MA16, MB16 MA17 MA19 MA12
Opór wewnętrzny ± 20%, spadek napięcia, lub prąd pobierany
Zakres  pomiarowy zero z boku podziałki zero  pośrodku  podziałki zero z boku podziałki zero  pośrodku  podziałki zero z boku podziałki zero  pośrodku  podziałki zero z boku podziałki zero  pośrodku  podziałki
40 mA 6,7 kΩ 6,7 kΩ
60 mA 6,7 kΩ 2,465 kΩ
100 mA 2,468 kΩ 1,098 kΩ 5 kΩ 2,2 kΩ 5 kΩ 2,2 kΩ 5,8 kΩ 5,8 kΩ
150 mA 2,468 kΩ 1,098 kΩ 5 kΩ 2,2 kΩ 5 kΩ 2,2 kΩ 5,8 kΩ 2,6 kΩ
250 mA 1,097 kΩ 387 Ω 2,2 kΩ 580 Ω 2,2 kΩ 580 Ω 2,6 kΩ 1,04 kΩ
400 mA 387 Ω 147 Ω 1,6 kΩ 225 Ω 1,6 kΩ 225 Ω 1,04 kΩ 287 Ω
600 mA 147 Ω 70 Ω 573 Ω 78,3 Ω 573 Ω 78,3 Ω 753 Ω 238 Ω
1 mA 70 Ω 69,7 Ω 225 Ω 173 Ω 225 Ω 173 Ω 238 Ω 236 Ω
1,5 mA 35 Ω 14,1 Ω 76,7 Ω 17,4 Ω 76,7 Ω 17,4 Ω 69 Ω 69 Ω
2,5 mA 14,1 Ω 6 Ω 20,8 Ω 9,2 Ω 20,8 Ω 9,2 Ω 69 Ω 13,5 Ω
4 mA 6 Ω 4,5 Ω 16,5 Ω 9,3 Ω 16,5 Ω 9,3 Ω 18,2 Ω 5,2 Ω
5 mA 4 Ω 4,5 Ω 12,4 Ω 3,0 Ω 12,4 Ω 3,0 Ω 14,5 Ω 6,1 Ω
6 mA 4 Ω 4,5 Ω 9,2 Ω 3,0 Ω 9,2 Ω 3,0 Ω 14,5 Ω 3,2 Ω
10 mA 2,65 Ω 2,6 Ω 3,3 Ω 2,2 Ω 3,3 Ω 2,2 Ω 6,1 Ω 2,1 Ω
15 mA 2,5 Ω 2,1 Ω 2,7 Ω 2,0 Ω 2,7 Ω 2,0 Ω 3,2 Ω 2,1 Ω
20 mA 2,5 Ω 2,1 Ω 2,0 Ω 1,4 Ω 2,0 Ω 1,4 Ω 2,1 Ω 1,29 Ω
25 mA 60 mV 2,1 Ω 1,4 Ω 2,1 Ω 1,4 Ω 2,1 Ω 1,3 Ω
40 mA 60 mV 60 mV 60 mV 60 mV
60 mA 60 mV 60 mV 60 mV 60 mV
100 mA 60 mV 60 mV 60 mV 60 mV
150 mA 60 mV 60 mV 60 mV 60 mV
250 mA 60 mV 60 mV 60 mV 60 mV
400 mA 60 mV 60 mV 60 mV 60 mV
600 mA 60 mV 60 mV 60 mV 60 mV
1:00 AM 60 mV 60 mV 60 mV 60 mV
1,5 A 60 mV 60 mV 60 mV 60 mV
2,5 A 60 mV 60 mV 60 mV 60 mV
4:00 AM 60 mV 60 mV 60 mV 60 mV
6:00 AM 60 mV 60 mV 60 mV 60 mV
10:00 AM 60 mV 60 mV 60 mV 60 mV
15 A 60 mV 60 mV 60 mV 60 mV
20 A 60 mV 60 mV 60 mV 60 mV
25 A 60 mV 60 mV 60 mV 60 mV
4...20 mA 2,44 Ω 2,7 Ω 2,7 Ω
Do przyłączenia bocznika
... A/60 mV 6 Ω 6 Ω 6 Ω 6 Ω
...A/150 mV 30 Ω 30 Ω 30 Ω 30 Ω
60 mV 6 Ω 6 Ω 6 Ω 6 Ω
100 mV 10 Ω 10 Ω 10 Ω 10 Ω
150 mV 30 Ω 29 Ω 29 Ω 35 Ω
250 mV 55 Ω 62 Ω 62 Ω 60 Ω
400 mV 400 Ω 260 Ω 260 Ω 248 Ω
600 mV 604 Ω 400 Ω 400 Ω 386 Ω


Typ MA16, MB16 MA17 MA19 MA12
Opór wewnętrzny ± 20%, spadek napięcia lub prąd pobierany
Zakres  pomiarowy zero z boku podziałki zero  pośrodku  podziałki zero z boku podziałki zero  pośrodku  podziałki zero z boku podziałki zero  pośrodku  podziałki zero z boku podziałki zero  pośrodku  podziałki
1 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
1,5 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
2,5 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
4 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
6 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
10 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
15 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
25 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
40 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
60 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
100 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
150 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
250 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
300 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
400 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
500 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
600 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
800 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
1000 V 1000 Ω/V 1000 Ω/V 1000 Ω/V 1000 Ω/V
Do współpracy z opornikiem D2
1500 V - 1000 Ω/V 1000 Ω/V 1000 Ω/V
2500 V - 1000 Ω/V 1000 Ω/V 1000 Ω/V

(*) Dotyczy miernika MA16: wymiary częoeci czołowej MB16 wg rys.1.



Zakresy pomiaru prądu stałego z bocznikiem zewnętrznym dla mierników magnetoelektrycznych

1 A, 1,5 A, 2,5 A , 4 A, 6 A, 10 A, 15 A, 25 A, 40 A, 60 A, 100 A, 150 A, 250 A, 400 A, 600 A, 1 kA, 1,5 kA, 2,5 kA, 4 kA, 6 kA, 10 kA, 15 kA 1. Prąd ustroju pomiarowego uwzględniony przy wzorcowaniu boczników:
B2 - 60 mV – 10 mA
B3 - 150 mV – 5 mA
2. Opór przewodów łączących miernik z bocznikiem: 0,035 Wv 3. Po uzgodnieniu z wytwórcą jest możliwe wykonanie boczników o znormalizowanym spadku napięcia: 50 mV, 75 mV, 100 mV, 300 mV
4. Szersze informacje dotyczące boczników są zawarte w karcie katalogowej pt.: Boczniki zamienne.


Zakresy pomiaru prądu i napięcia przemiennego dla mierników magnetoelektrycznych

Wymiary ramki czołowej [mm] 72 x 72 96 x 96 144x144 Uwagi
Długość podziałki [mm] 61 95 160
Masa [kg] 0,2 0,25 0,4
Typ MA17P MA19P MA12P
Zakres pomiarowy Spadek napięcia lub moc pobierana
400 mA 1,7 V 1,7 V 1,6 V Nominalny zakres
użytkowania dla częstotliwości
30...1000...10 000 Hz
600 mA
1 mA
1,5 mA
2,5 mA
4 mA
6 mA
10 mA
15 mA
25 mA
40 mA
60 mA
100 mA
150 mA
250 mA
400 mA
500 mA
2,5 mA
600 mA
1 A
1A 5 mW 5 mW - Nominalny
zakres użytkowania
dla częstotliwości 49...50...51 Hz
1,5 A 7 mW 7 mW -
2,5 A 12 mW 12 mW -
4 A 19 mW 19 mW -
5 A 21 mW 21 mW -
6 A 23 mW 23 mW -
60 mV 3 mW 3 mW -
100 mV 3 mW 3 mW -
150 mV 3 mW 3 mW -
250 mV 3 mW 3 mW -
400 mV 3 mW 3 mW -
600 mV 3 mW 3 mW -
1 V 3 mW 3 mW -
1,5 V 3 mW 3 mW -
2,5 V 1000 W/V 1000 W/V 1000 W/V Nominalny zakres użytkowania dla częstotliwości 30...1000...10 000 Hz
4 V
6 V
10 V
15 V
25 V
40 V
60 V
100 V
150 V
250 V
400 V
500 V
600 V


Sposób zamawiania mierników magnetoelektrycznych

W zamówieniu należy podać: nazwę i typ miernika, zakres pomiarowy, dane bocznika - gdy miernik jest przewidziany do współpracy z bocznikiem zamiennym, pozycję pracy i ewentualne wymagania dodatkowe. Bocznik lub opornik szeregowy D2 należy zamówić oddzielnie. Przy zamawianiu mierników do pomiaru prądu lub napięcia przemiennego w nazwie miernika dodać „prostownikowy”.

Przykład zamówienia: Amperomierz MA16 o zakresie 40 A, do współpracy z bocznikiem typu B2 40 A / 60 mV, pozycja pracy pionowa 90°, podziałka zgodna z zakresem bez dodatkowych wymagań. Jeoeli bocznik ma być dostarczony z miernikiem, to należy umieoecić go w zamówieniu jako oddzielną pozycję np. bocznik B2 40 A / 60 mV (sposób zamawiania boczników - patrz karta katalogowa „Boczniki zamienne typu B2, B3, B4, B5, B6” w grupie przybory pomiarowe.



Wymiary

Typ a b c d e f g k
  mm
MA17, MA17P 72 4 68-0,3 5 45 10... 20 20,5 68+0,7
MA19, MA19P 96 4 92-0,3 5 45 0.  2  O 32,5 92+0,8
MA12, MA12P 144 4,5 137,3-05 6 48 10... 20 55,5 138+10


Typ a b k
MA16 58 47 47,2+0,6
MA17, MA17P 81 70 70,2+0,7
MA19, MA19P 105 94 94,2+0,8


Mocowanie mierników w tablicy

Mierniki MA16 - mierniki są przystosowane do montowania od tyłu tablicy i są wtedy wyposażone w dwa trzymacze śrubowe, które mogą być zamoco-wane na dowolnych przeciwległych narożnikach obudowy - rys. 2a lub do montowania od przodu tablicy i są wtedy wyposażone w dwa trzymacze sprężyste, które mogą być mocowane na dowolnych przeciwległych ścianach obudowy.

Mierniki MA17, MA17P, MA19, MA19P, MA12, MA12P - w podstawowym wykonaniu mierniki są przystosowane do montowa-nia od tyłu tablicy i mocowania dwoma trzymaczami śrubowymi, które mogą być zamocowane na dowolnych przeciwległych narożnikach obudowy - rys. 5.

W wykonaniu mierników z IP 65 - do mocowania miernika stoso-wane są 4 trzymacze śrubowe. Po uzgodnieniu z wytwórcą, mierniki MA17, MA17P, MA19, MA19P mogą być wykonywane z ramką czołową mocowaną zatrzaskowo i mogą być wtedy montowane od przodu tablicy i mocowane dwoma trzymaczami sprężystymi montowanymi na dowolnych przeciwległych narożnikach obudowy.



Pozycja pracy miernika

Kod Pozycja pracy
0 c3 α = 90°
A c1 α = 0°
B c2, α = 15°
C c2, α = 30°
D c2, α = 45°
E c2, α = 60°
F c2, α = 75°
H c4, α = 105°
I c4, α = 120°
