Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu
proszę używać znaków łacińskich

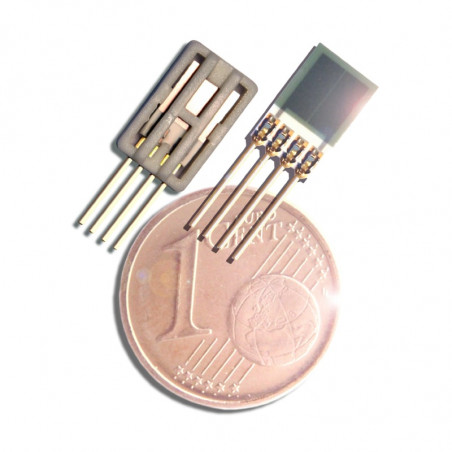

Miniaturowe czujniki wilgotności serii calHT są wykorzystywane do pomiaru wilgotności względnej i temperatury w powietrzu i innych nie agresywnych gazach. Czujnik jest zbudowany w oparciu o pojemnościowy element pomiarowy MELA z dobrą dynamiką, długoterminową stabilnością oraz odpornością na kondensację.

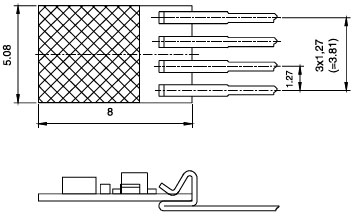

Pomimo małych rozmiarów, tylko 5x8mm, seria calHybrid oferuje całkowicie skalibrowany czujnik wilgotności i temperatury z analogowym wyjściem 0...1V lub z wyjściem cyfrowym zgodnym z I 2 C.
Czujniki serii calHybrid są doskonałym wyborem dla producentów OEM np. w przemyśle samochodowym.
Wilgotność względna: | |
---|---|
Zakres pomiarowy | 0 ... 100 % rh |
Rozdzielczość: | 0,5 %rh |
Dokładność: | ±2 %rh 05„.35°C 25...85 %rh) ±3 %rh (15...35°C, 5...25 %rh oraz 85...95 %rh) |
Dodatkowy błąd | ±0,1 % rh/K przy t35°C |
Temperatura: | |
Zakres pomiarowy: | patrz tabela |
Rozdzielczość | 0.1°C |
Dokładność | 0.5 K @ 25°C ±1 cyfra (patrz wykres) |
Ogólne: | |
Napięcie zasilania: | 5...30 V DC |

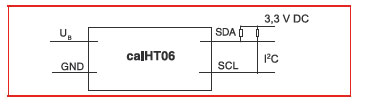

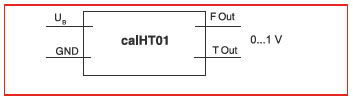

Sygnał wyjściowy: | calHT01/1, calHT01/2: 2 x 0...1 V (przy RL 3 1 MΩ) calHT 06/1, calHT 06/2: cyfrowe (zgodne z I2C) |
Temperatura składowania | 65 ... 150°C |
Temperatura pracy | 40 ... 85°C |
Pobór prądu | < 1 mA |
Typ | Zakres pomiarowy [°C] |
Oznakowanie |
---|---|---|
calHT01-0100(.R) | 0...100 | Zielone |
calHT01-3070(.R) | -30...70 | Czarne |
calHT01-2080(.R) | -20..80 | Czerwone |
calHT01-4060(.R) | -40...60 | Żółte |
calHT06-4085(.R) | -40...85 | Białe |
Uwaga
Inne zakresy pomiarowe na zapytanie.
![]() |
![]() |
![]() Dokładność temperaturowa miniaturowego czujnika wilgotności typu calHT 01/1 oraz calHT 06/1 (kalibracja 1-punktowa) |
![]() Dokładność temperaturowa miniaturowego czujnika wilgotności typu calHT 01/2 oraz calHT 06 |
---|
S | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | A | 0 | 0 | 0 | 0 | C 4 |
C 3 |
C 2 |
C 1 |
A | P |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
R/W |
S | 1 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | A | D 7 |
D 6 |
D 5 |
D 4 |
D 3 |
D 2 |
D 1 |
D 0 |
N A |
P |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S Start | R/W | ||||||||||||||||||
P Stop | |||||||||||||||||||
A Potwierdza | z czujnika | ||||||||||||||||||
N/A Brak potwierdzenia |
C 4 |
C 3 |
C 2 |
C 1 |
|
---|---|---|---|---|
0 | 0 | 0 | 0 | Odczyt wilgotności |
0 | 0 | 1 | 0 | Odczyt temperatury Bajt 1 |
0 | 0 | 1 | 1 | Odczyt temperatury Bajt 2 |
D 7 |
D 6 |
D 5 |
D 4 |
D 3 |
D 2 |
D 1 |
D 0 |
|
---|---|---|---|---|---|---|---|---|
0/1 | 0/1 | 0/1 | 0/1 | 0/1 | 0/1 | 0/1 | 0/1 | Odczyt wilgotności |
0/1 | 0/1 | 0/1 | 0/1 | 0/1 | 0/1 | 0/1 | 0/1 | Odczyt temperatury Bajt 1 |
X | X | X | X | 0/1 | 0/1 | 0/1 | 0/1 | Odczyt temperatury Bajt 2 |
X niewykluczone
wilgotność = dziesiętna wartość wilgotności * 0,5
temperatura = (dziesiętna wartość temp. * 0,125) -40 (dziesiętna wartość DV Temp. =DV Bajt 1 + DV Bajt 2* 256)

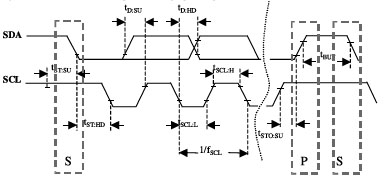

Symbol | Parametr | Minimum | Maksimum | Jednostka |
---|---|---|---|---|
t BUF | czas wolny pomiędzy startem/zatrzymaniem BUS | 4,7 | μs | |
t D:SU | czas konfiguracji danych | 250 | ns | |
t D:HD | czas przechowywania danych | 50 | ns | |
t ST:HD | rozpoczęcie przechowywania danych | 4 | μs | |
t ST:SU | rozpoczęcie konfiguracji danych | 4,7 | μs | |
t SCL:L | "niski" czas SCL | 4,7 | μs | |
t SCL:H | "wysoki" czas SCL | 4 | μs | |
f SCL | częstotliwość SCL | 100 | kHz | |
t r | "niski/wysoki" czas SDA, SCL | 1 | μs | |
t f | "wysoki/niski" czas SDA, SCL | 0,3 | μs | |
t STO:SU | zakończenie konfiguracji danych | 4 | μs | |
t SP | szerokość wzniesień impulsowych, które mają być stłumione przez filtr wejściowy | 100 | ns | |
CL | obciążenie pojemnościowe SDA, SCL BUS (wewnętrzne podciąganie 120 kW) | 10 | pF | |
t MUPD | aktualizacja wartości pomiarowych | 40 | ms | |
t SMPL | okres próbkowania konwertera DA | 2 | 6 | ms |
Elementy pomiarowe MELA są stosowane do pomiaru wilgotności względnej w powietrzu i innych nieagresywnych gazach przy zachowaniu zasad pomiarowych dla elementu pojemnościowego. Na szklistą ceramiczną płytkę naniesiony jest system elektrod i czułej na wilgoć warstwy polimerowej. Warstwa ta stanowi kondensator reagujący na wilgoć, którego pojemność daje pogląd na wilgotność względną otoczenia. Wykonywanych jest kilka typów elementów pomiarowych z różnymi strukturami warstwy i innymi wymiarami. Typy te różnią się głównie warunkami wpływu zewnętrznej rezystancji i pojemnością. Pozwala to na zastosowanie ich w wielu różnych aplikacjach. Wszystkie elementy pomiarowe posiadają bardzo dobre własności dynamiczne, wykazują długoterminową stabilność i są wodoodporne, co oznacza że element jest odporny na efekt powstawania rosy. Elementy pomiarowe FE09/4 to tanie, niewielkich rozmiarów czujniki nadające się do wielu różnych aplikacji, są one również dostępne z koszykami ochronnymi (FE09.R/4). Elementy pomiarowe FE09, to wszechstronne czujniki dostępne również w koszykach ochronnych (FE09.R/2). Jedyną różnicą pomiędzy elementem FE09/1 i elementem FE09/2 jest podwójna struktura warstwowa, która czyni go bardziej odpornym na uszkodzenia mechaniczne. Są one dostępne również jako FE09.R/1 czyli wraz z koszykiem ochronnym.
Nigdy nie wolno dotykać aktywnej części bardzo czułego czujnika. Należy używać bardzo niskiego napięcia podczas lutowania elementu (temperatura lutowania 240°C, czas lutowania 2 sekundy). Należy oczyścić element pomiarowy delikatnie zdmuchując wszelkie pozostałości z montażu, można również przepłukać element w wodzie destylowanej. Nie wpływa to na charakterystykę czujnika, jednak dokładne pomiary mogą być dokonywane dopiero po całkowitym wysuszeniu elementu. Dotyczy to również sytuacji w której powstanie na elemencie rosa.
Typ | FE 09/1, FE 09.R/1 FE 09/2, FE09.R/2 |
FE 09/4 FE 09.R/4 |
---|---|---|
Zakres działania | 0...100%rh | 0...100%rh |
Temperatura działania FE09/X | -60...200°C | -60...200°C |
Temperatura działania FE09.R/X | -40...110°C | -40...110°C |
Pojemność podstawowa | 135±10pF | 115±15pF |
Zmiana pojemności | 0,3±0,05pF/%rh | 0,27±0,08pF/%rh |
Dopuszczalne napięcie | maks. 3V bez DC | maks. 3V bez DC |
Częstotliwość pomiarowa | 5...200kHz | 5...200kHz |
Współczynnik strat | <0,03 (przy 10kHz) | <0,03 (przy 50kHz) |
Czas reakcji (T90) | 10s | 10s |
Histereza (MR 5...95%rh) | <1,5%rh | <1,5%rh |
Liniowość (MR 5...95%rh) | <1,5%rh | <1,5%rh |
Stabilność długoterminowa | <1%rh/a | <1%rh/a |
FE 09/1, FE 09.R/1 FE 09/2, FE 09.R/2![]() |
FFE 09/4, FE 09.R/4 ![]() |
Substancja robocza | stężenie |
---|---|
NH3 (tylko na krótki czas) | 100 ppm (2 x MAK) |
N2S | 20 ppm (2 x MAK) |
SO2 | 3,7 ppm (10 x MAK) |
No2 | 1,0 ppm (10 x MAK) |
O2 | 0,6 ppm (10 x MAK) |
Cl2 | brak wpływu |
Poniższy algorytm może być użyty do wyliczenia zależności temperaturowej elementu pomiarowego.
K = [A+a(T - 25)] Σ bi . T i
K = wartość skorygowana
A = sygnał wyjściowy (0...100%)
T = temperatura(ºC)
bi = 6*10-4
a = 0,04 (dla T≥25ºC)
a = 0 ( dla T<25ºC)
b0 = 0,98125
b2 = 6*10-6
Typ FE 09/1, FE09/2![]() |
Typ FE 09.R/1, FE09.R/2![]() |
Typ FE 09/4![]() |
Typ FE 09.R/4![]() |
