5 generacja modułów IGBT - seria A
  • 5 generacja modułów IGBT - seria A

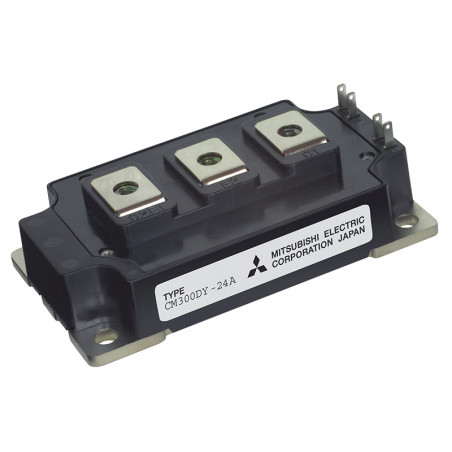

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Mitsubishi

5 generacja modułów IGBT - seria A

Dane techniczne

  • niskie V CE(sat)
  • duża odporność zwarciowa,
  • mała pojemność bramki,
  • około 10%w iększy prąd falownika: 15%lepsza ∆T(j- f) w porównaniu z innymi modułami oferowanymi narynku typu Trench,
  • zoptymalizowana wielkość obudowy,
  • doskonała przewodność cieplna dzięki zastosowaniu azotku aluminium w warstwie izolacyjnej,
  • mała indukcyjność połączeń,
  • zdecydowane poprawiona odporność na cykle temperaturowe poprzez zastosowanie technologii zgrzewania.


Typ Wartość maksymalna Obudowa
V ces
[V]		 IC
[A]		 PT
[W]
CM100DY-24A 1200 100 672 A1
CM150DY-24A 1200 150 960 A1
CM200DY-24A 1200 200 1340 A1
CM300DY-24A 1200 300 1890 A2
CM400DY-24A 1200 400 2710 A3
CM600DY-24A 1200 600 3670 A3
CM400HA-24A 1200 400 2350 A4
CM600HA-24A 1200 600 3670 A4
CM600HB-24A 1200 600 3670 A5
1700 V
CM75DY-34A 1700 75 780 A1
CM100DY-34A 1700 100 960 A1
CM150DY-34A 1700 150 1600 A2
CM200DY-34A 1700 200 1980 A2
CM300DY-34A 1700 300 2900 A3
CM400DY-34A 1700 400 3780 A6
CM500HA-34A 1700 500 5000 A4


Symbol Schemat elektryczny
H MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A schemat działania
D


Obudowa A1
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2		 Obudowa A2
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2
Obudowa A3
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A3		 Obudowa A4
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A4
Obudowa A5
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A5		 Obudowa A6
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A6
