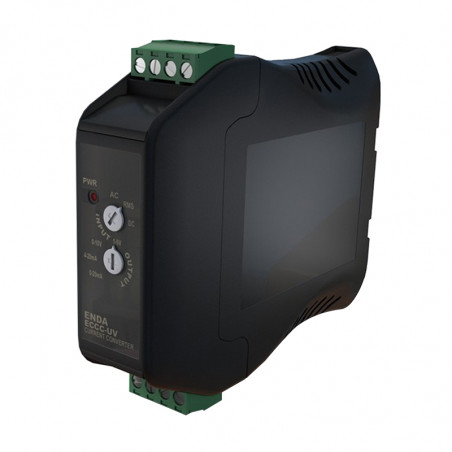

Konfigurowalny przetwornik prądu Enda ECCC
  • Konfigurowalny przetwornik prądu Enda ECCC

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Sisel

Konfigurowalny przetwornik prądu Enda ECCC

Właściwości

  • Może być używany z przekładnikiem prądowym lub bocznikiem.
  • Mierzona wartość może być ustawiona na AC lub DC
  • Wyjścia konfigurowalne (mA lub V)
  • Trójstronna izolacja między wejściem, wyjściem i zasilaniem
  • Możliwość komunikacji po Modbus RTU
  • Montaż na szynie DIN
  • Złącza śrubowe
  • Znak CE zgodny z europejskimi normami.


Dane techniczne

Wejścia 0-5A AC / DC (urządzenie może zostać uszkodzone przy prądzie 10A i wyższym)
0-60mV AC / DC (urządzenie może zostać uszkodzone przy napięciu 50V i wyższym)
Impedancja wejściowa Dla 0-5A AC / DC: 17mΩ.
Dla 0-60mV AC / DC: 100Ω.
Zakres częstotliwości AC, 10 Hz - 200 Hz
Czas próbkowania 250ms
Przetwornik A / C 12 bit
Przetwornik C / A 12 bit
Wyjście 0-20 mA DC, 4-20 mA DC, 0-10 V DC lub 1-5V DC.
(rezystancja wejściowa dla wyjść prądowych do 500Ω)
Dokładność Dla AC: ± 1% (±% 2 dla przebiegów prostokątnych)
Dla DC: ± 1%
RMS: ± 1% (±% 2 dla przebiegów prostokątnych)
Napięcia zasilania Dla ECCC-UV: 90-250V AC, 50 / 60Hz
Dla ECCC-LV: 9-30V DC lub 7-24V AC, 50 / 60Hz
Pobór mocy Max. 7 VA
Złącza 2,5mm² połączenia śrubowe.
EMC EN 61326-1: 2006
Wymagania bezpieczeństwa EN 61010-1: 2010 (stopień zanieczyszczenia 2, kategoria przepięciowa II)
Napięcie testowe izlolacji 3kV AC/1min, 4,2kVDC/1min
