Producent: Langer EMV-Technik

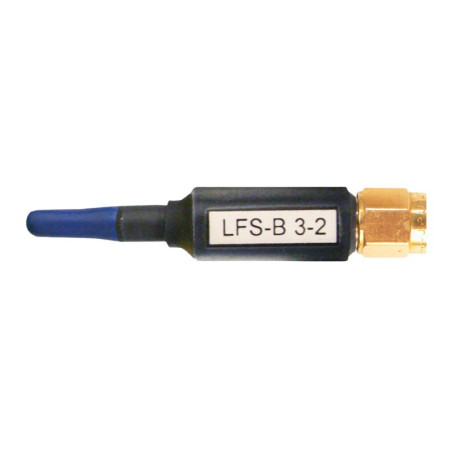

Sonda skanująca LFS-B 3 100 kHz do 50 MHz

  • LFS-B 3

Sonda skanująca LFS-B 3 100 kHz do 50 MHz

Opis

Cewka pomiarowa sondy H-polowej LFS-B 3 jest ustawiona prostopadle do trzonu. Używanie końcówki sondy prostopadle zapewnia jej prawidłowe umieszczenie bezpośrednio na zespole lub urządzeniu, które ma być mierzone.
Pozwala to na użycie w miejscach na powierzchni płytek drukowanych zazwyczaj trudnodostępnych, np. między dużymi komponentami regulatorów przełączających.
LFS-B 3 jest pasywną sondą pola bliskiego do użycia w skanerze do pomiaru pola magnetycznego podczas rozwoju. LFS-B 3 wykrywa linie pola magnetycznego emitowane z mierzonego obiektu pod kątem 90°. Linie pola magnetycznego, które wchodzą do sondy bocznie, nie są wykrywane. Sonda pola bliskiego jest mała i poręczna. Posiada osłonę tłumiącą prąd i jest, w związku z tym, elektrycznie ekranowana. Może być podłączona do analizatora widma lub oscyloskopu z wejściem 50 Ω. Sonda H-polowa nie posiada wewnętrznego rezystora zakończeniowego 50 Ω.

Parametry techniczne

Zakres częstotliwości 100 kHz ... 50 MHz
Rozdzielczość ≈ 2 mm
Wymiary głowicy sondy Ø ≈ 4 mm
Złącze - wyjście SMA, męskie, gniazdo
