Producent: Eaton / CEAG

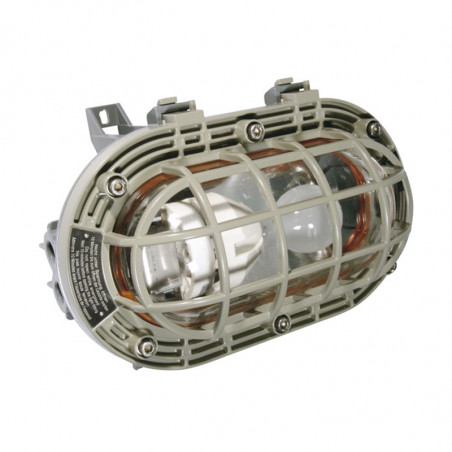

AB 05 - Lampa sufitowa do stref Ex

Oprawy natynkowe AB 05 z żarowym źródłem światła lub wysokoprężnymi lampami wyładowczymi zaprojektowane zostały zgodnie z zasadniczymi wymaganiami Dyrektywy ATEX (94/9/WE) i w zależności od rodzaju zastosowanego zabezpieczenia dopuszczone są do użytkowania w różnych strefach zagrożenia wybuchem (patrz. szczegóły techniczne oprawy). Wyposażone są w szklany klosz odporny na wstrząsy i wysoką temperaturę. Wszystkie śruby zewnętrzne wykonane są z wysokiej jakości stali nierdzewnej, a dla ułatwienia prowadzenia prac serwisowych układ zapłonowy dla lamp HPS został zainstalowany na wyjmowanej podporze. Zastosowanie wewnętrznego aluminiowego odbłyśnika pozwala zapewnić równomierny rozsył światła.

Wytrzymała obudowa z wbudowaną osłoną na przewody jest lekka i łatwa w montażu. Statecznik do wysokociśnieniowych lamp wyładowczych jest zamontowany na zdejmowanej ramie, co ułatwia konserwację. Wewnętrzny aluminiowy reflektor zapewnia równomierny rozkład światła.


Cechy główne

  • Spełniają najwyższe wymagania ochrony antykorozyjnej
  • Zatwierdzone do pracy w temperaturze od –20°C do +55°C (AB 05 Ex-e) lub od –55°C do +55°C (AB 05 Ex nR)
  • Wytrzymała obudowa ze stopu metali lekkich
  • Łatwa instalacja
  • Śruby montażowe wykonane ze stali nierdzewnej
  • Ułatwiona wymiana źródeł

Dane techniczne

AB 05 Ex-e AB 05 Ex nR
Świadectwo badania typu WE BVS 07 ATEX E 152 X BVS 07 ATEX E 151
Certyfikat zgodności IECEx IECEx BVS 10.0070X IECEx BVS 10.0071
Oznaczenie wg 2014/34/UE II 2 G Ex de IIC T31)/T2 Gb
II 2 D Ex tb IIIC T125°C Db IP66		 II 3 G nR II T4/T3 Gc
II 3 D Ex tc IIIC T100°C/ T125°C/ T140°C Dc IP66
Oznaczenie wg IECEx Ex de IIC T31)/T2 Gb
Ex tb IIIC T125 °C Db IP66		 Ex nR IIC T4/T3 Gc
Ex tc IIIC T100°C/T125°C/T140°C Dc IP66
Dopuszczalna temperatura otoczenia -20°C do +55°C -55°C do +55°C
Napięcie znamionowe maks. 250 V 230 V AC
Współczynnik mocy cos ϕ - ≥ 0.9
Częstotliwość 50 – 60 Hz 50 – 60 Hz
Klasa ochronności I I
Lampa / oświetlenie lampa żarowa maks. 60 W lampa żarowa o mocy maks. 200 W
wysokociśnieniowa lampa sodowa HSE 70 W
kompaktowa lampa fluorescencyjna maks. 23 W
Znamionowy strumień świetlny 710 lm zależy od użytych lamp
Trzonek lampy E27 wg IEC 60238 E27 wg IEC 60238
Współczynnik światłości 70% 70%
Wymiary (dł x szer x wys) [mm] 360 x 230 x 175 360 x 230 x 175
Zaciski przyłączeniowe L1, N, PE: 2 x 2.5 mm2 L1, N, PE: 2 x 2.5 mm2
Uziemienie obudowy 2 x 6 mm2 2 x 6 mm2
Kolor obudowy farba epoksydowa, korpus RAL 7032m farba epoksydowa, korpus RAL 7032
Materiał obudowy stop lekki stop lekki
Waga 5,9 kg 6,9 kg
Dławnice kablowe/płyty dławnicowe/wiercenia w obudowie 1 x M20/M25 x 1.5
2 x M20/M25 x 1.5
1 x 3/4“ NPT lub 2 x 3/4“ NPT		 1 x M20/M25 x 1.5
2 x M20/M25 x 1.5
1 x 3/4“ NPT lub 2 x 3/4“ NPT
Typ montażu Montaż sufitowy/ścianowy Montaż sufitowy/ścianowy
Stopień ochrony zgodnie z EN 60598 IP66 IP66
Pokrywa ochronna / czasza ochronna szkło borokrzemowe szkło borokrzemowe
Wkręty śrubowe 1 x M20/M25 lub 3/4" NPT
zaślepka gwintowana Ex-d		 1 x M20/M25 lub 3/4" NPT
zaślepka gwintowana Ex-d

1) T3 przy zastosowaniu lampy żarowej o mocy 60 W. zgodnie z EN 60064 i DIN 49810 z oznaczeniem "T".
