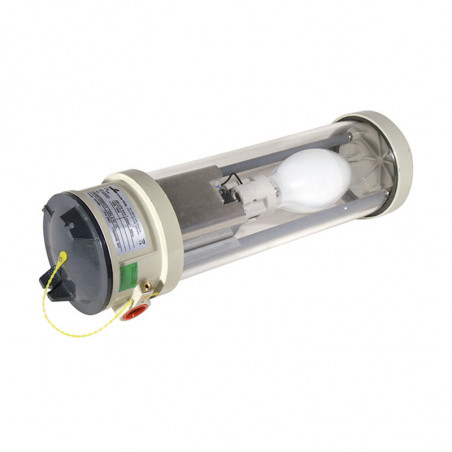

AB 12 NAV 70 - Lampy sufitowe do ekstremalnie niskich temperatur
  • AB 12 NAV 70 - Lampy sufitowe do ekstremalnie niskich temperatur
  • AB 12 NAV 70 - Lampy sufitowe do ekstremalnie niskich temperatur

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: Eaton / CEAG

AB 12 NAV 70 - Lampy sufitowe do ekstremalnie niskich temperatur

Ta kompaktowa oprawa oświetleniowa Ex-d do wysokociśnieniowych lamp sodowych nadaje się do indywidualnych rozwiązań oświetleniowych w miejscach o ograniczonej przestrzeni montażowej. Lampa, statecznik i zapłonnik są wbudowane w kompaktowy moduł, który umożliwia łatwe przestawienie i konserwację. Opcjonalny reflektor zewnętrzny umożliwia indywidualne oświetlenie miejsc pracy.

Wersja arktyczna pozwala nawet na zastosowanie tej uniwersalnej oprawy oświetleniowej w ekstremalnych zakresach temperatur od minus 50°C do plus 50°C w obrębie najwyższej grupy wybuchowości IIC, np. dla atmosfery wodorowej.


Cechy główne

  • Spełniają najwyższe wymagania ochrony antykorozyjnej
  • Zatwierdzone do pracy w temperaturze od –20°C do +55°C (AB 05 Ex-e) lub od –55°C do +55°C (AB 05 Ex nR)
  • Wytrzymała obudowa ze stopu metali lekkich
  • Łatwa instalacja
  • Śruby montażowe wykonane ze stali nierdzewnej
  • Ułatwiona wymiana źródeł

Dane techniczne

Świadectwo badania typu WE LOM 02 ATEX 2013X
Certyfikat zgodności IECEx IECEx BKI 07.0008X
Oznaczenie wg 2014/34/UE II 2 G Ex d IIB/IIC T3 Gb
II 2 D Ex t IIIC T155 °C Db
II 2 G Ex d IIC T3 Gb
II 2 D Ex t IIIC T155 °C Db
Oznaczenie wg IECEx Ex d IIB T3 / Ex d IIC T3
Ex tD A21 IP66 T150°C
Dopuszczalna temperatura otoczenia -20°C do +55°C (grupa gazowa IIC)
-45°C do +55°C (grupa gazowa IIB)
-50°C do +40°C (Arctic)
Napięcie znamionowe 230 V AC
Prąd znamionowy 0.36 A
Współczynnik mocy cos ϕ ≥ 0.9
Częstotliwość 50 Hz
Klasa ochronności I
Lampa / oświetlenie wysokociśnieniowa lampa sodowa HST 70 W
Znamionowy strumień świetlny 5600 lm
Trzonek lampy E27 wg IEC 60238
Współczynnik światłości 51%
Wymiary (dł x szer x wys) [mm] 460 x 140 x 144 (standard)
530 x 140 x 144 (Arctic)
Zaciski przyłączeniowe L1, N, PE: 2 x 2.5 mm2
PE: 2 x 6 mm2
Uziemienie obudowy 2 x 6 mm2
Kolor obudowy farba epoksydowa, korpus RAL 7032
Materiał obudowy stop lekki
Waga 5,3 kg (standard)
5,6 kg (Arctic)
Dławnice kablowe/płyty dławnicowe/wiercenia w obudowie 2 x gwint 3/4" (Ex-d)
2 x 3/4" lub 2 x gwint M25 (Ex-d)
Typ montażu montaż sufitowy/ścianowy
Stopień ochrony zgodnie z EN 60598 IP67
Pokrywa ochronna / czasza ochronna szkło borokrzemowe
Wkręty śrubowe 1 x 3/4"
zaślepka gwintowana Ex-d
