Zaciski i bloki uziemiające

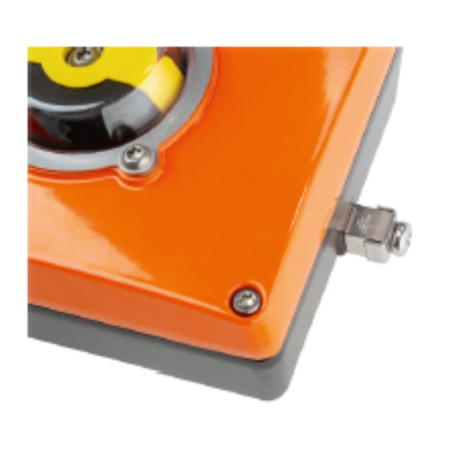

Podzespoły elektryczne z metalowym korpusem muszą mieć zgodnie z normą 60079-0 punkt przyłączeniowy o przekroju min. 4 mm², aby połączyć je z potencjałem ziemi. Zacisk uziemienia firmy Exepd spełnia te wymagania zgodnie z normą EN 60079-0 dla uziemienia i przewodów uziemiających. Spełnione są również wymagania dla złącz podane w standardzie EN 60999-1. Poprzez wciśnięcie zacisku w przygotowany otwór nieprzelotowy, jak na poniższym rysunku, zaciski uziemienia zapewniają długotrwałe połączenie uziemiające i łączące dla 1,5 ... 16 mm².

Bloki uziemiające są połączeniem kilku zacisków uziemiających i są używane jako centralny punkt uziemienia w maszynach i systemach pracujących w strefach zagrożonych wybuchem.

Dane techniczne
Złącza uziemiające do 4 mm²
MSK ESK MSK ESK
Art.-No.: 207018 214229
Materiał:
Podstawa: Niklowany mosiądz Stal nierdzewna
Uchwyt: Stal nierdzewna Stal nierdzewna
Śrubka: Stal nierdzewna Stal nierdzewna
Uszczelka: Stal nierdzewna Stal nierdzewna
Łączenie: 4 mm² 4 mm²
6 mm² z tulejką		 4 mm²
6 mm² z tulejką





Zaciski uziemiające do 16 mm²
MSG ESG
Art.-No.: 211352 215254
Materiał:
Podstawa: Niklowany mosiądz Stal nierdzewna
Uchwyt: Stal nierdzewna Stal nierdzewna
Śrubka: Stal nierdzewna Stal nierdzewna
Uszczelka: Stal nierdzewna Stal nierdzewna
Łączenie: 16 mm² 16 mm²

Blok dystrybucyjny uziemienia
EVK EVG
Nr art.: 217122 217121
Materiał: Niklowany mosiądz Niklowany mosiądz
Wymiary: 65 x 40 x 32 mm 80 x 40 x 42 mm
Łączenie: Max. 10 x 4 mm² Max. 2 x 16 mm² + 10 x 4 mm²
Temp. otoczenia: -50 °C ... +100 °C -50 °C ... +100 °C
