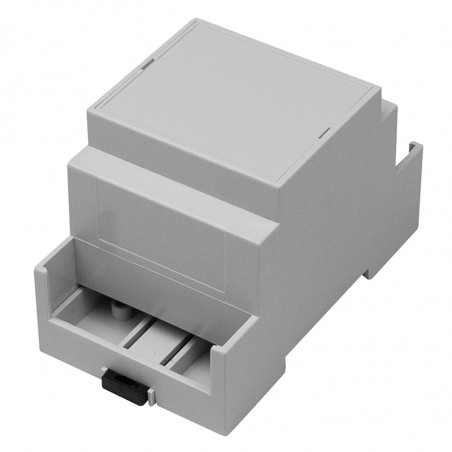

Obudowy na szynę DIN modułowe serii CNMB

Standardowej wysokości obudowy modułowe na szynę DIN


Parametry

  • Łatwy montaż
  • Obudowa pasuję do szyny DIN 35 mm
  • Dowolny wybór terminali
  • Obudowa zapewnia ochronę IP20 (ochrona przed dotknięciem palca)
  • Możliwy montaż do 3 płytek PCB w poziomie i do 2/4 w pionie.
  • Pokrywki w kolorze szarym, przezroczystym czerwonym lub czystym
  • Przedni panel idealnie nadaje się do druku loga lub innych informacji
  • Materiał szary, PC UL94-VO
  • Adapter na szynę DIN

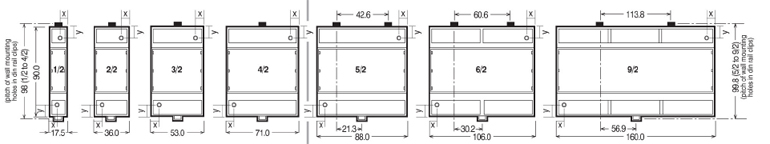

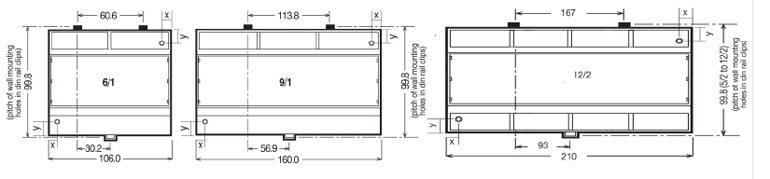

Model Długość Wymiary płytki poziomej
[mm]		 Wymiary płytki pionowej
[mm]		 Otwory montażowe płytki
[mm]
[mm] A B C D E X Y
CNMB/1- 17,5 86,5x14 57x14 41,8x14 34x59,6 40x14,8 6,2 18,3
CNMB/2- 36 86,5x33 57x32 42x32 34x59,6 40x33 6,2 18,3
CNMB/3- 53 86,5x50 57x49 42x49 34x59,6 40x50 8,8 18,3
CNMB/4- 71 86,5x68 57x67 42x67 34x59,6 40x68 8,8 18,3
CNMB/5- 88 86,5x84 57x83 42x83 34x59,6 40x84 8,8 18,3
CNMB/6- 106 86,5x103 57x102 42x102 34x59,6 40x103 8,9 18,3
CNMB/9- 159 86,5x156 57x155,5 42x155 34x59,6 40x155 8,9 18,3
CNMB/12- 212 86,5x208 57x207 57x207 34x59,6 40x208 8,9 18,3

UWAGA:
Obudowa składa się z podstawy, góry oraz elementu montażowego.
Trzeba sprecyzować pokrywę oraz terminale.

Przykład:
CNMB/-/2 = miejsce na terminale po obu stronach obudowy
CNMB/-/1 = miejsce na terminale po jednej stronie obudowy a po drugiej wersja zamknięta
CNMB/3ST/2 = obudowa z dwoma miejscami na terminale 3 modułowa w obudowie zamkniętej ST

Dodatkowe opcje:

  • Inne kolory, jak: czarny, zielony i niebieski
  • Ochrona EMC


Wersje obudowy


ST/ zamknięta


Obudowy na szynę DIN modułowe serii CNMB wersja obudowy ST

V/ z otworami wentylacyjnymi


Obudowy na szynę DIN modułowe serii CNMB wersja obudowy V

W/ rozszerzona długość ścianek


Obudowy na szynę DIN modułowe serii CNMB wersja obudowy W

Pionowy montaż płytki PCB


Obudowy na szynę DIN modułowe serii CNMB montaż PCB    Obudowy na szynę DIN modułowe serii CNMB montaż PCB

Poziomy montaż płytki PCB


Obudowy na szynę DIN modułowe serii CNMB montaż poziomy PCB    Obudowy na szynę DIN modułowe serii CNMB montaż poziomy PCB 1    Obudowy na szynę DIN modułowe serii CNMB montaż poziony PCB 2

Obudowa z dwoma miejscami na terminale


Obudowy na szynę DIN modułowe serii CNMB - dwa miejsca na terminal

Obudowa z jednym miejscem na terminale


Obudowy na szynę DIN modułowe serii CNMB jendno miejsce na terminal


Konfiguracja terminali

  • PG - wersja zamknięta
  • TG508P - wersja perforowana raster 5,08 mm
  • TGS - wersja nawiercona raster 7,5 mm


Wersja zamknięta

Model Wersja A
[mm]		 D
[mm]		 E
[mm]
CNMB/1/TGS zamknięta 17,5 15 14,3
CNMB/2/TGS zamknięta 35,5 29,9 13,8
CNMB/3/TGS zamknięta 52,8 45,5 13,8
CNMB/4/TGS zamknięta 70,6 59,9 13,8
CNMB/5/TGS zamknięta 87,6 79,5 13,8

Dla 6, 9 i 12 modułowej wersji należy użyć CNMB/3/TGS



Wersja perforowana raster 5,08 mm

Model Wersja Polowa A
[mm]		 D
[mm]		 E
[mm]
CNMB/1/TG508P perforowana 3 17,5 15 14,3
CNMB/2/TG508P perforowana 6 35,5 29,9 13,8
CNMB/3/TG508P perforowana 9 52,8 45,5 13,8
CNMB/4/TG508P perforowana 12 70,6 59,9 13,8
CNMB/5/TG508P perforowana 15 87,6 79,5 13,8

Dla 6, 9 i 12 modułowej wersji należy użyć CNMB/3/TG508P



Wersja nawiercona raster 5,08 mm

Model Wersja Polowa A
mm]		 D
[mm]		 E
[mm]
CNMB/1/TG508 nawiercona 3 17,5 15 14,3
CNMB/2/TG508 nawiercona 6 35,5 29,9 13,8
CNMB/3/TG508 nawiercona 9 52,8 45,5 13,8
CNMB/4/TG508 nawiercona 12 70,6 59,9 13,8
CNMB/5/TG508 nawiercona 15 87,6 79,5 13,8

Dla 6, 9 i 12 modułowej wersji należy użyć CNMB/3/TG508



Wersja nawiercona raster 7,5 mm

Model Wersja Polowa A
[mm]		 D
[mm]		 E
[mm]
CNMB/1/TG750 nawiercona 3 17,5 15 14,3
CNMB/2/TG750 nawiercona 6 35,5 29,9 13,8
CNMB/3/TG750 nawiercona 9 52,8 45,5 13,8
CNMB/4/TG750 nawiercona 12 70,6 59,9 13,8
CNMB/5/TG750 nawiercona 15 87,6 79,5 13,8

Dla 6, 9 i 12 modułowej wersji należy użyć CNMB/3/TG750



Wersja nawiercona raster 10,16 mm

Model Polowa A
[mm]		 D
[mm]		 E [mm] Wersja
CNMB/1/TG100 nawiercona 3 17,5 15 14,3
CNMB/2/TG100 nawiercona 6 35,5 29,9 13,8
CNMB/3/TG100 nawiercona 9 52,8 45,5 13,8
CNMB/4/TG100 nawiercona 12 70,6 59,9 13,8
CNMB/5/TG100 nawiercona 15 87,6 79,5 13,8

Dla 6, 9 i 12 modułowej wersji należy użyć CNMB/3/TG100



Moduł podwyższający


Cechy

  • wysokość 16 mm
  • zawiasy na pokrywę
  • dodatkowy slot na płytkę PCB

Model Szerokość
[mm]
CNMB/2/E 34,7
CNMB/3/E 52
CNMB/4/E 70
CNMB/5/E 86,5
CNMB/6/E 104,5
CNMB/9/E 157,7


Wersja płaska

Model Wersja
CNMB/1/PR Przezroczysta czerwona płaska
CNMB/2/PR Przezroczysta czerwona płaska
CNMB/3/PR Przezroczysta czerwona płaska
CNMB/4/PR Przezroczysta czerwona płaska
CNMB/5/PR Przezroczysta czerwona płaska
CNMB/6/PR Przezroczysta czerwona płaska
CNMB/9/PR Przezroczysta czerwona płaska
CNMB/12/PR Przezroczysta czerwona płaska
CNMB/1/PS Przezroczysta matowa płaska
CNMB/2/PS Przezroczysta matowa płaska
CNMB/3/PS Przezroczysta matowa płaska
CNMB/4/PS Przezroczysta matowa płaska
CNMB/5/PS Przezroczysta matowa płaska
CNMB/6/PS Przezroczysta matowa płaska
CNMB/9PS Przezroczysta matowa płaska
CNMB/12/PS Przezroczysta matowa płaska
CNMB/1/PC Przezroczysta czysta płaska
CNMB/2/PC Przezroczysta czysta płaska
CNMB/3/PC Przezroczysta czysta płaska
CNMB/4/PC Przezroczysta czysta płaska
CNMB/5/PC Przezroczysta czysta płaska
CNMB/6/PC Przezroczysta czysta płaska
CNMB/9/PC Przezroczysta czysta płaska
CNMB/12/PC Przezroczysta czysta płaska
CNMB/1/PG Płaska szara
CNMB/2/PG Płaska szara
CNMB/3/PG Płaska szara
CNMB/4/PG Płaska szara
CNMB/5/PG Płaska szara
CNMB/6/PG Płaska szara
CNMB/9/PG Płaska szara
CNMB/12/PG Płaska szara


Wersja owalna

Model Wersja
CNMB/1/PRC Przezroczysta czerwona owalna
CNMB/2/PRC Przezroczysta czerwona owalna
CNMB/3/PRC Przezroczysta czerwona owalna
CNMB/4/PRC Przezroczysta czerwona owalna
CNMB/5/PRC Przezroczysta czerwona owalna
CNMB/6/PRC Przezroczysta czerwona owalna
CNMB/9/PRC Przezroczysta czerwona owalna
CNMB/1/PSC Przezroczysta czysta owalna
CNMB/2/PSC Przezroczysta czysta owalna
CNMB/3/PSC Przezroczysta czysta owalna
CNMB/4/PSC Przezroczysta czysta owalna
CNMB/5/PSC Przezroczysta czysta owalna
CNMB/6/PSC Przezroczysta czysta owalna
CNMB/9/PSC Przezroczysta czysta owalna
CNMB/1/PGC Owalna szara
CNMB/2/PGC Owalna szara
CNMB/3/PGC Owalna szara
CNMB/4/PGC Owalna szara
CNMB/5/PGC Owalna szara
CNMB/6/PGC Owalna szara
CNMB/9/PGC Owalna szara


Wersja owalna z zawiasami

Model Wersja
CNMB/2/HPCC Przezroczysta czysta owalna z zawiasami
CNMB/3/HPCC Przezroczysta czysta owalna z zawiasami
CNMB/4/HPCC Przezroczysta czysta owalna z zawiasami
CNMB/5/HPCC Przezroczysta czysta owalna z zawiasami
CNMB/6/HPCC Przezroczysta czysta owalna z zawiasami
CNMB/9/HPCC Przezroczysta czysta owalna z zawiasami
CNMB/2/HPRC Przezroczysta czerwona owalna z zawiasami
CNMB/3/HPRC Przezroczysta czerwona owalna z zawiasami
CNMB/4/HPRC Przezroczysta czerwona owalna z zawiasami
CNMB/5/HPRC Przezroczysta czerwona owalna z zawiasami
CNMB/6/HPRC Przezroczysta czerwona owalna z zawiasami
CNMB/9/HPRC Przezroczysta czerwona owalna z zawiasami
CNMB/2/HPGC Owalna szara z zawiasami
CNMB/3/HPGC Owalna szara z zawiasami
CNMB/4/HPGC Owalna szara z zawiasami
CNMB/5/HPGC Owalna szara z zawiasami
CNMB/6/HPGC Owalna szara z zawiasami
CNMB/9/HPGC Owalna szara z zawiasami

Wersja owalna z zawiasami może być użyta tylko z modułem podwyższającym.

Adnotacja: Możliwość zakupu oddzielnych części do konfiguracji obudowy (moduł powiększający, lite osłony, pokrywy skrzynki modułu, osłony końcówek etc.)
