Producent: A.D. VIGANÒ

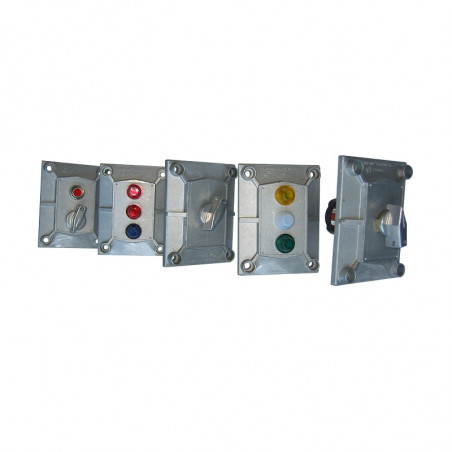

Kasety aluminiowe serii ”EFDCS”, EXd

Obudowa serii ”EFDCS” idealnie nadaję się do użytku jako kaseta sterownicza z zewnętrznymi elementami montażowymi.


Korpusy serii EFDCS są wyposażone w stopy montażowe do montażu na wsporniku z blachy stalowej lub ścianie.

Dozwolone są wszystkie kombinacje: pojedynczy korpus może mieć maks. 3 elementy, podwójny - maks. 6 elementów. Przycisk grzybkowy ma wymiary korpusu podwójnego.


Dane techniczne

Materiał aluminium, śruby ze stali nierdzewnej
Powłoka epoksydowa kolor szary RAL 7037, inne kolory na żądanie
Gwinty na żądanie
Złącza testowane dla 10A, 600V, 50-60Hz
Lampki brak w zestawie, powinny mieć maksymalnie 5 W lub zwielokrotnioną podstawę Ba9s
Wejścia kablowe standardowe 2 wejścia 3/4”GK UNI6125
na zamówienie 1”GK, 3/4”NPT-1”NPT o M25-M32
Opcje wersja zamykana, przyciski zabezpieczone gumą silikonową, z potencjometrem
Typ ochrony II 2GD Ex d IIB T5 Ex tD A21 IP65 T100°C (Temperatura zewnętrzna -40°C/-60°C to +60°C)
II 2GD Ex d IIB T6 Ex tD A21 IP65 T85°C (Temperatura zewnętrzna -40°C/-60°C to +40°C)
Certyfikaty ATEX, IECEx, GHOST-R

Uwaga: konfiguracja wg życzenia klienta.


  VB1 VB2 VB3
øA 114 170 190
B min 170 220 320
B max 230 420 520
B1 min 250 300 500
B1 max 300 400 600
øW 62 103 120
øa 78 129 148
b min 145 190 290
b max 195 390 490
