Producent: Rolec

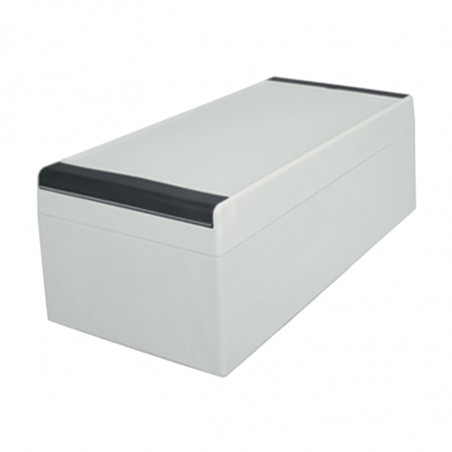

Obudowy z tworzywa ASA serii TechnoPLUS

technoPLUS to zaawansowana obudowa designerska, która została wykonana z wysokiej jakości ASA odpornego na działanie promieni UV. Obudowa ta przeznaczona jest do elektronicznych zastosowań w obszarze zewnętrznym. W obudowie znajduje się już zagłębienie do mocowania klawiatur foliowych, folii lub touchpadów. Kanały pod śruby znajdują się poza szczelnym pomieszczeniem i umożliwiają mocowanie obudowy przy zamkniętej pokrywie. Po montażu kanały pod śruby są zasłaniane w prosty sposób za pomocą niewypadających, eleganckich klipsów. Do odciążeń przy stałych elementach w obudowie dostępne są także praktyczne uchwyty pokrywy. W celu umożliwienia montażu zewnętrznego niemal w każdym miejscu oferta akcesoriów dla technoPLUS obejmuje praktyczne zamocowanie masztowe, które przylega do prawie każdego zaokrąglenia. Wewnątrz znajdują się już występy mocujące, które służą do praktycznego mocowania stałych elementów. Dostępne są także kompatybilne dławnice kablowe i inne akcesoria.

Typ Nr części Długość D Szerokość W Wysokość W Ciężar (g) Punkt montażowy D Punkt montażowy E
TP 090 290.090.000 130 90 70 260 112 44 Pobierz
TP 092 290.092.000 180 90 70 330 162 44 Pobierz
TP 112 290.112.000 160 110 70 340 142 64 Pobierz
TP 132 290.132.000 230 130 90 580 212 84 Pobierz
TP 172 290.172.000 270 170 90 760 252 124 Pobierz
A Mocowanie zewnętrzne A Mocowanie zewnętrzne
B Uchwyt listwy zaciskowej B Uchwyt listwy zaciskowej
BF Komora baterii BF Komora baterii
C Kolorowe paski nakładki zakrywające C Kolorowe paski/nakładki zakrywające
D Silikonowa uszczelka pokrywy D Silikonowa uszczelka pokrywy
DA Zaślepki Alu DA Zaślepki Alu
DH Przytrzymanie pokrywy DH Przytrzymanie pokrywy
DP Zaślepki POM DP Zaślepki POM
DV Zamek z podwójną bródką DV Zamek z podwójną bródką
EMC Ekranowanie EMC Ekranowanie
EP Polerowanie elektrolityczne EP Polerowanie elektrolityczne
F Płyta czołowa samoprzyczepna F Płyta czołowa samoprzyczepna
FE Wziernik FE Wziernik
H Śruba ręczna H Śruba ręczna
HG Uchwyt multiPANEL HG Uchwyt multiPANEL
HS Zawias przytrzymujący HS Zawias przytrzymujący
I System uchwytów I System uchwytów
ID Zintegrowane uchwyty pokryw ID Zintegrowane uchwyty pokryw
IN Śruba imbusowa IN Śruba imbusowa
IS Schowany zawias zewnętrzny IS Schowany zawias zewnętrzny
J Uchwyt ręczny J Uchwyt ręczny
L Ochrona antykorozyjna L Ochrona antykorozyjna
LH Uchwyt płytki drukowanej LH Uchwyt płytki drukowanej
M Płyty montażowe M Płyty montażowe
MH Zamocowanie masztowe MH Zamocowanie masztowe
P Zestaw do plombowania P Zestaw do plombowania
P 60 Pulpit, głębokość 60 mm P 60 Pulpit, głębokość 60 mm
P 90 Pulpit, głębokość 90 mm P 90 Pulpit, głębokość 90 mm
PR System uchwytów profilowych PR System uchwytów profilowych
Q Element nośny, poprzeczny Q Element nośny, poprzeczny
RS Ścianka tylna z zawiasem RS Ścianka tylna z zawiasem
S Zawiasy S Zawiasy
SF Stopki zatrzaskowe SF Stopki zatrzaskowe
SH Pokrywa ochronna SH Pokrywa ochronna
ST Zamek z kluczykiem ST Zamek z kluczykiem
SV Złącza zatrzaskowe SV Złącza zatrzaskowe
SZ Złącze zatrzaskowe z zamkiem SZ Złącze zatrzaskowe z zamkiem
T Szyny nośne pod zaciski szeregowe T Szyny nośne pod zaciski szeregowe
TM Miejsce na klawiaturę myszkę TM Miejsce na klawiaturę/myszkę
V Śruba zamknięcie z rowkiem V Śruba / zamknięcie z rowkiem
VR Skręcona śrubami ścianka tylna VR Skręcona śrubami ścianka tylna
W Śruba zamknięcie z gniazdem W Śruba / zamknięcie z gniazdem trójkątnym
WA Połączenie ścienne WA Połączenie ścienne
WM Kątowy zestaw montażowy WM Kątowy zestaw montażowy
X Śruba zamknięcie z  X Śruba / zamknięcie z łbem czworokątnym
Y Zamknięcie z przetyczką Y Zamknięcie z przetyczką
Z Zamknięcie z przetyczką z zamkiem Z Zamknięcie z przetyczką z zamkiem
ZL Cal ZL Cal
67 Stopień ochrony IP 67 67 Stopień ochrony IP 67
69K Stopień ochrony IP 69K 69K Stopień ochrony IP 69K
Certyfikaty
GOST
Wielkości obudów
5 wielkości
Wymiary D x S x W
130 x 90 x 70 mm do 270 x 170 x 90 mm
Dalsze informacje
Wbudowane zagłębienie w pokrywie dla klawiatury foliowej lub płyt czołowych
Wbudowany uchwyt pokrywy z polipropylenu (PP)
Opcja: zamocowanie masztowe
Obudowa
ASA, UV stabilizowana, RAL 7035 jasnoszary
Kąt zbieżności 2°, wewnętrzne wymiary w świetle zmniejszają się do dna obudowy o 2° na obwodzie
Zaślepki zatrzaskowe, tworzywo sztuczne polipropylen (PP), kolor podobny do RAL 7016 szary antracyt
Specjalne materiały i kolory na zapytanie
Właściwości palne
UL 94 HB
Zamocowanie
Oddzielne kanały pod śruby poza szczelnym pomieszczeniem, mocowanie obudowy przy zamkniętej pokrywie
Stałe elementy
Możliwość zamocowania dla samoformujących śrub przy dnie obudowy i w pokrywie
Klasa ochrony
IP 66 / EN 60529
Opcja: IP 67 / EN 60529
Uszczelka
Silikonowa uszczelka kształtowa, odporność temperaturowa: -50°C do +140°C
Opcja: Uszczelka EMC, odporność temperaturowa: -55°C do +160°C
Śruby pokrywy
Stal szlachetna 1.4567 (V2A), niewypadające
Serwis ROLEC
Skorzystaj z naszej pełnej oferty serwisowej dla gotowych do zamontowania obudów
