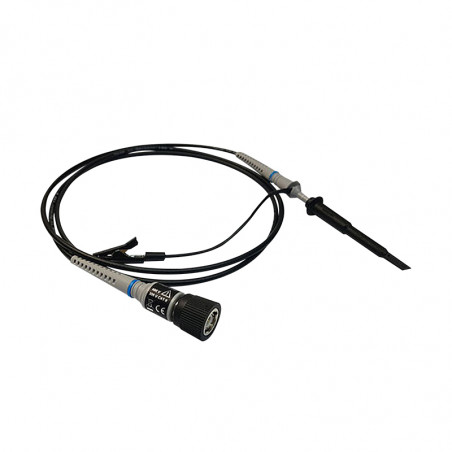

Pasywna sonda pomiarowa PML1110

PML1110 to pasywna sonda pomiarowa z dzielnikiem 10:1 przeznaczona do wektorowego analizatora obwodów BODE 100.

Pasywna sonda pomiarowa PML1110 10:1 została wyprodukowana przez MPK i zoptymalizowana do pracy z Bode 100. Charakteryzuje się unikalną 1MΩ konstrukcją, idealnie dopasowaną do wejść AC. Sonda zapewnia świetną ochronę wejściom Bode 100 i płaską charakterystykę częstotliwościową do 50MHz. Sondy są wstępnie kompensowane w czasie produkcji i mogą być dostrojone przez użytkownika.

Sondę PML1110 używa się do:

• Wykonania bardzo dokładnych pomiarów wzmocnienia pętli
• Zmniejszenia pojemności wyjściowych obwodu mierzonego
• Ochrony kanałów BODE 100

Najważniejsze funkcje i niektóre dane techniczne

• Kompaktowe wykonanie sondy – 2.5 mm
• 1 MΩ || 12.5 pF impedancja wejściowa dla niskiego szumu
• Wymienna pozłacana sprężyna
• Pasmo przenoszenia: 50 MHz (± 1 dB)
• Współczynnik tłumienia: 10: 1
• Maksymalne napięcie robocze 400V

Zestaw zawiera

• Sondę PML 111O z końcówką sprężynującą i nasadką ochronną
• Końcówkę sondy (CuBe 0,5 mm)
• Przewód uziemiający i uziemiający styk sprężynowy
• Chwytak z haczykowatą końcówką
• Zestaw adaptera PCB
• Adapter BNC
• Zestaw kolorowych znaczników (3x4 kolory)
• Wydrukowaną instrukcję obsługi
• Nasadka izolacyjna
