Producent: Philips

Promienniki UV

Promienniki UV Philips do budowy tuneli


Promienniki lampy UV takie jak Typ HOK, lampy rtęciowe wysokociśnieniowe emitujące głównie UV-C o mocach do 17 kW wymagają do pracy dławika i startera lub transformatorów i kondensatorów.

Promienniki UV Mogą pracować w pozycji poziomej [H0K4/120) lub uniwersalnej (HOK 4/120 SE). Powodują powstawanie ozonu.


Zastosowanie promienników UV-C

  • suszenie lakierów, farb i atramentów
  • dezynfekcja wody
  • procesy fotochemiczne
  • zaawansowane procesy utleniania
  • drukowanie etykiet


Typ Uchwyt/oprawa Moc
[W]		 Prąd
[A]		 Dopuszczalna max. temp.
oprawa/uchwyt
[°C]		 Dopuszczalna
max. temp. żarnika
[°C]		 Promieniowanie
UV-C
[W]		 Waga
[g]
Promienniki UV HOK 35/80 SK32 2850 6.5 300 900 430 156
Promienniki UV HOK 65/80 SK32 5000 6.6 300 900 750 224
Promienniki UV HOK 105/80 SK32 8300 6.7 300 900 1250 319
Promienniki UV HOK 140/80 SK32 11000 6.5 300 900 1650 400

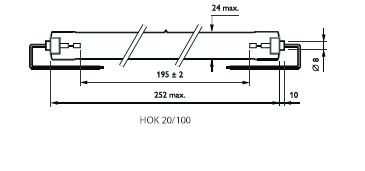

Promienniki UV HOK 20/100 CAP/CABLE 2100 9.6 300 900 335 75
Promienniki UV HOK 4/120 R7S-21 400 3.5 350 950 55 55
Promienniki UV HOK 4/120SE GY9.5 400 3.5 350 950 55 55
Promienniki UV HOK 50/120 SK32/28*42 6000 10.0 300 900 960 191
Promienniki UV HOK 105/120 SK32/28*42 12400 9.9 300 900 2020 319
Promienniki UV HOK 140/120 SK32/28M2 17000 10.0 300 900 2860 400


Rozkład widmowy lamp HOK


promienniki uv philips - Rozkład widmowy lamp HOK

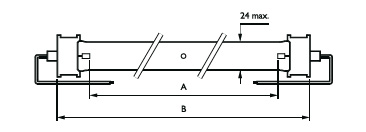

Wymiary [mm]


PROMIENNIKI DO BUDOWY TUNELI UV wymiary promiennik uv-c wymiar

Uchwyt/oprawa SK32
Typ A
[mm]		 B max.
[mm]
HOK35/80 355,0 ±2,0 422
HOK65/80 650,0 ±2,0 716
HOK105/80 1065,0 ±2,0 1136
HOK 140/80 1415,0±2,0 1486

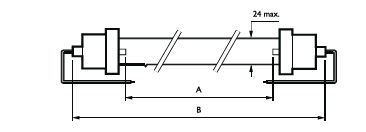

promienniki uv philips wymiar promiennik uv-c wymiar

Uchwyt/oprawa SK 32/28x42
Typ A
[mm]		 B max.
[mm]
HOK50/120 500,0±2,0 580
HOK105/120 1057,0±2,0 1137
HOK140/120 1407,0±2,0 1487


Promienniki UV Philips do budowy kopioram

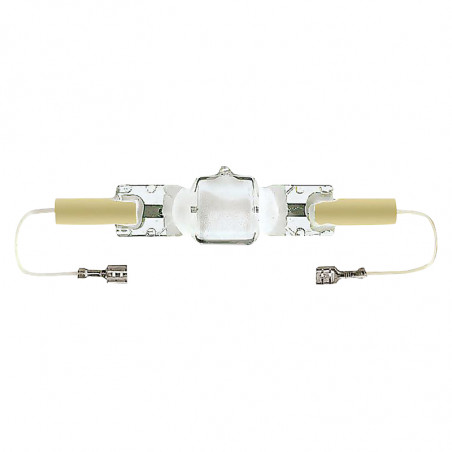

Typ HPA/HPM metalo-halogenowy promiennik z dodatkami żelaza i kobaltu (HPA) lub ołowiu i galu (HPM) o wysokiej jakości i długim czasie życia. Lampy typu HPA promieniują UV-A natomiast HPM w zakresie DIAZO tj. 320-440mm. Lampy te nie wytwarzają ozonu.

Zastosowanie: do reprodukcji, kopiowania stykowego


Typ Moc1)
[w]		 Napięcie1)
[V]		 Prąd1)
[A]		 Pełna moc2)
max.
[min]		 UVA3)
po 0 godz.
[MW/cm2]		 Diazo3)
po 0 godz.
[MW/cm2]		 UV4)
po 750 godz.
[%]		 Dł. łuku
[mm]		 Dł.5)
Lampy
[mm]		 Śred.
lampy
[mm]		 Końcówka Długość6)
przewodów
[mm]		 Wymiary
rys.nr
HPA800R 840/430 133/129 7,2/3,8 2 1600   80 37 110 18 C7S 375 1
HPA1009R 1150/570 130/110 10,0/5,8 2 2000   85 26 132 24 THSL 100T 4
HPA1000/20 1100 120 10,5 3 1780   80 21 129 27 C10.5L 100T 2
HPA1200R 1180/500 125/105 10,5/5,8 3 2240   80 83 147 27 C14X 195 5
HPM1O/B 400 125 3,5 3   700 80 38 112 17 B9.5   12
HPM 12 460 120 4,1 5   800 80 45 98 21 C14X 145 13
HPM 13 1000 125 8,6 3   2000 80 76 147 27 C14X 300 14
HPM 15 1950/800 240 9 4   4100 90 131 203 32 C14X 300 15
HPM 17 2000 243 8,7 2   4600 80 110 175 27 C14X 300 16
HPM19BT 2000/900 200 11 2   4200 85 103 179 27 B9.5   17
HPM 20/B 2900 350 9,4 2   6150 95 150 236 27 B9.5   18
HPM 20/C 2900 350 9,4 2   6150 90 150 210 27 C14X 225RT 19
HPM 25/C 5000/1900 245/210 23,0/10 2   12000 85 186 276 27 CU 190 20
HPM 1001 1150/650 120/110 10,0/5,9 2   2800 90 26 137 24 C10.5L 100T 3
HPM 2018 1900/850 210/190 10,0/5,3 2   5600 90 55 132 27 THSS 100T 7
HPM 3000 3350/1575 400/375 9,0/4,8 4   9000 90 105 190 27 C10.5S 100T 8
HPM 3008 3350/1575 400/375 9,0/4,8 4   9000 90 105 190 27 THSS 100T 9
HPM 4010 4000/1800 310/260 13,5/7,4 4   10500 90 117 203 32 C10.5S 190 10

Uwaga
1) Pierwsza wartość elektryczna jest mierzona nanie świecącym promienniku lampy UV przy zadanej impedancji i przy O godzin pracy.
Druga wartość w czasie pracy.
2) Maksymalny czas do uzyskania 90% mocy wyjściowej po zimnym starcie układu testowego.
3) Promieniowanie UV mierzone prostopadle do osi lampy w odległości 1 m w odniesieniu do czułości widmowej zgodnie z IEC.
4) Procent promieniowania UV po 750 godzinach pracy.
5) Dla długości całkowitej zobacz rysunki.
6) Zakończenia kablowe T-faston, RT-oczkowe.
