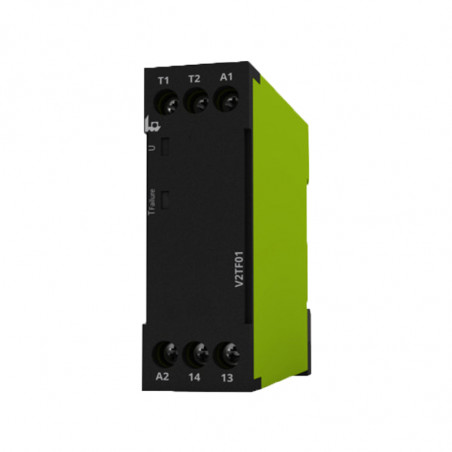

Przekaźniki monitorujące temperaturę

W systemach automatyki ważną rolę odgrywają przekaźniki monitorujące krytyczne wartości wielkości fizycznych. Najczęściej spotyka się przekaźniki monitorujące temperaturę. Przekaźniki monitorujące temperaturę mają standardowo podłączane czujki PTC, które skokowo zwiększają swoją rezystancje po przekroczeniu odpowiedniej temperatury. Wykorzystuje się je do zabezpieczania uzwojeń silników i transformatorów.

Po załączeniu napięcia zasilającego U i gdy łączny opór obwodu PTC jest mniejszy niż 3.6kΩ (standardowa temperatura silnika), wyjście przekaźnikowe R przełącza się na pozycję włączoną. Kiedy łączny opór obwodu PTC przekracza 3,6kΩ wyjście przekaźnikowe zmienia się na pozycję wyłączoną. Wyjście przekaźnikowe przełącza się ponownie na pozycję włączoną po zmniejszeniu się oporu poniżej 1,6kΩ.

• Monitorowanie temperatury (PTC)
• Kontrola zwarcia
• Napięcie zasilania 24-240 V AC/DC
• 1 styk NO
• Szerokość 22,5mm
