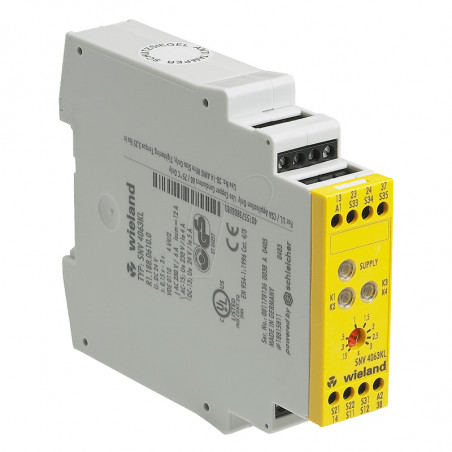

Przekaźniki bezpieczeństwa opóźnienie dostępu SNV 4063KP

Urządzenie bazowe do jedno- lub dwukanałowego sterowania wyłącznikami bezpieczeństwa i drzwi bezpieczeństwa z opóźnieniem dostępu.

Cechy

• kategoria stopu 0 według EN 60204-1
• zastosowanie do kategorii 4/3 według EN 954-1
• urządzenie kategorii: 4 (styki bezzwłoczne)/3 (styki zwłoczne) według EN 954-1
• ustawiane opóźnienie załączenia od 0,15 do 3 s lub od 1,5 do 30 s
• sterowanie przez styki lub półprzewodniki
• nadzór przycisku reset, badanie ciągłości połączeń, nadzorowanie synchronizacji
• 3 tory aktywujące (2 bezzwłoczne, 1 opóźnienie załączenia)

Zastosowanie

• ochrona ludzi i maszyn
• kontrolowanie połączeń instalacji z przekaźnikami krańcowymi ze zintegrowaną blokadą
• odblokowanie opóźnienia załączenia elektromagnesu w wyłączniku krańcowym

Funkcje

Opis urządzenia i funkcji
Po przyłożeniu napięcia do zacisków A1/A2 wyzwala przekaźniki K3 i K4 (zaciski 37/38) z ustawionym opóźnieniem zadziałania.
Czas opóźnienia zadziałania tA1 może być ustawiony krokowo w przedziale od 0,15 do 3 s lub od 1,5 do 30 s, w zależności od typu urządzenia. Urządzenia jest uruchamianie poprzez naciśnięcie przycisku reset. Tryb pracy może zostać wybrany w następując sposób:

• tryb działania z nadzorem przycisku reset (ocena opadającym zboczem sygnału, start manualny) - przycisk reset musi być przyłączony do S33 przez zacisk S34. Urządzenie zostaje uruchomione poprzez wyzwolenie przycisku reset. Przekaźniki K3 i K4 (zaciski 37/38) przechodzą do pozycji wyłączonej. Wraz z opadającym zboczem sygnału (wyzwolony przycisk reset) sterowane są przekaźniki K1 i K2, które po upływie czasu opóźnienia załączenia tA3 przechodzą do pozycji samoryglującej. Po tej fazie załączania dwa tory aktywujące na zaciskach 13/14, 23/24 są zamknięte. Przy aktywacji komendy stop obwody prądowe przekaźników K1 i K2 zostają przerwane. Tory aktywujące (zaciski 13/14, 23/24) na wyjściu są natychmiast otwierane po upływie czasu wyzwolenia tR, i przekaźniki K3 i K4 są pobudzane po upływie ustawionego czasu opóźnienia załączenia tA1, zaciski 37/38. Funkcje są wyświetlane za pomocą3 diod LED, do których przyporządkowane są przekaźniki K1/K2, K3/K4 i napięcie zasilania;
• tryb działania bez nadzoru przycisku reset (ocena rosnącym zboczem sygnału, start automatyczny) - dla nadzoru urządzeń ryglowania z mechanizmem blokującym i drzwi bezpieczeństwa ze startem automatycznym, należy użyć mostka pomiędzy zaciskami S33/S35. Urządzenie zareaguje na wznoszące zbocze sygnału wejściowego S12, który jest wewnętrznie połączony do S33. Przekaźniki K3 i K4 (zaciski 37/38) przechodzą do pozycji wyłączonej. Wraz ze wznoszącym zboczem sygnału wejścia S12, przekaźnik K1 zostanie pobudzony po czasie opóźnienia załączenia t_A2. Po upływie tego czasu zostaną zamknięte 2 tory aktywujące (zaciski 13/14, 23/24). Po aktywacji komendy stop obwody zasilające przekaźniki K1 i K2 zostają przerwane. Dostępne tory aktywujące (zaciski 13/14, 23/24) są uruchamiane po upływie czasu wyzwolenia t_R, i wewnętrzne przekaźniki K3 i K4 są pobudzane po wybranym czasie opóźnienia załączenia t_A1, zaciski 37/38. Przy sterowaniu dwukanałowym i badaniu ciągłości połączeń , jest możliwe kontrolowanie obecności zwarć pomiędzy obwodami lub doziemień. Elektroniczny bezpiecznik chroni urządzenie przed uszkodzeniami. Po wyeliminowaniu zagrożenie, urządzenie jest gotowe do pracy po upływie około 3 s.

Nadzorowanie czasu synchronizacji

Użycie przekaźników krańcowych bezpieczeństwa dla sterowania jedno- lub dwukanałowego w osłonach bezpieczeństwa zależy od wymaganej kategorii bezpieczeństwa. Urządzenie oferuje sterowanie dwukanałowe z dodatkowym jednoczesnym nadzorem przekaźników krańcowych. Ustawiony jest już czas synchronizacji tS ≈0,5 s. Przekaźnik krańcowy musi być ustawiony w taki sposób, że kanał 1, zaciski S11/S12 muszą się zamknąć przed kanałem 2, zaciski S21/S22 lubS11/S31. Zamknięcie kanału 2 przed kanałem 1 powoduje, że czas synchronizacji wynosi tS = ∞.

Wymiary [mm]

SNV 4063KP

SNV 4063KP-A

Wytyczne - odpowiednie użycie

Urządzenie jest przekaźnikiem bezpieczeństwa. Może być użyte jako komponent wyposażenia maszyn w celu ochrony ludzi, materiału i maszyn.

• kategoria bezpieczeństwa według EN 954-1 zależy od zewnętrznych połączeń, wyboru czujników i odpowiedniego umiejscowienia na maszynie.
• przycisk reset służący do startu manualnego (S34) powinien być naciśnięty przez więcej niż 3 s. Wskazanego czasu należy pilnować podczas pracy urządzenia, w innym przypadku urządzenie nie może zostać zablokowane. Blokada może zostać zwolniona po odpowiednim otwarciu wejść bezpieczeństwa.
• w celu powielenia torów aktywujących można użyć modułu rozszerzeń serii SNE lub styczników ze stykami o prowadzeniu wymuszonym.
• urządzenia i styki muszą być chronione bezpiecznikiem6 A klasy gG lub wyłącznikiem o charakterystyce.
• urządzenie jest wyposażone w ochronę przeciążeniową (przy zwarciach). W przypadku błędnego zadziałania zostanie wyzwolona, a urządzenie jest ponownie gotowe do pracy po około 3 s.
• wyjście sterujące S11/S33 jest przeznaczone tylko do połączenia urządzeń sterujących w instrukcji pracy a nie do połączenia urządzeń zewnętrznych takich jak lampy, przekaźniki czy styczniki.
• obwód wyłącznika bezpieczeństwa musi zostać zamknięty zanim przycisk reset będzie aktywowany.
• podczas podłączania czujników ze stykami kontaktowymi lub wyjść półprzewodnika należy zwrócić uwagę na udar prądu załączania (zobacz Dane techniczne).
• urządzenie musi być zamontowane w szafce rozdzielczej o stopniu ochrony IP 54.

Należy przestrzegać również informacji stowarzyszeń zawodowych!
