Napięcie izolacji | CMX: 2500 VRMS pozostałe: 4000 VRMS |
---|---|
Pojemność wejście/ wyjście | CMX: 15 pF pozostałe: 8 pF |
Zakres temperatur pracy | od -30°C do 80°C |
Typ | Dane wejścia | Dane wyjścia | Wymiary | Charakterystyka | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Napięcie sterujące VDC |
Typowy prąd wejściowy [mA] |
Prąd obciążenia [A] |
Zakres napięcia VDC |
Prąd max Asurge |
T zał. | T wył. | ||||
DO061A | 3 - 9 | 15 (5V)DC | 0,02 - 1 | 3 - 60 | 5 | 50μs | 50μs | rys. 1 | rys. 4 | |
DO061B | 1,7 - 9 | 15 (5V)DC | 0,02 - 1 | 3 - 60 | 5 | 50μs | 150μs | rys. 1 | rys. 4 | |
DMO063 | 3 - 10 | 20(5V)DC | 0-3 | 0 - 60 | 12 | 50μs | 300μs | rys. 1 | rys. 5 | |
CMX60D5 | 3 - 10 | 15 (5)DC | 0-5 | 0 - 60 | 60 | 1 ms | 0,3 ms | rys. 2 | rys. 6 | |
CMX60D10 | 3 - 10 | 15 (5)DC | 0-10 | 0 - 60 | 10 | 1 ms | 0,3 ms | rys. 2 | rys. 7 | |
CMX100D6 | 3 - 10 | 15 (5)DC | 0-6 | 0-100 | 10 | 1 ms | 0,3 ms | rys. 2 | rys. 6 | |
MPDCD3 | 3 - 32 | 2.6 (5V)DC | 0,02 - 3 | 3 - 60 | 5 | 0,1 ms | 0,1 ms | rys. 3 | rys. 8 |

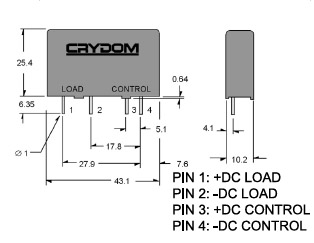

Rysunek 1![]() |
Rysunek 2![]() |
Rysunek 3![]() |
Rysunek 4![]() |
Rysunek 5![]() |
Rysunek 6![]() |
Rysunek 7![]() |
Rysunek 8![]() |
