Przekaźniki DC EVH 1500VDC
  • Przekaźniki DC EVH 1500VDC

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: YM Tech

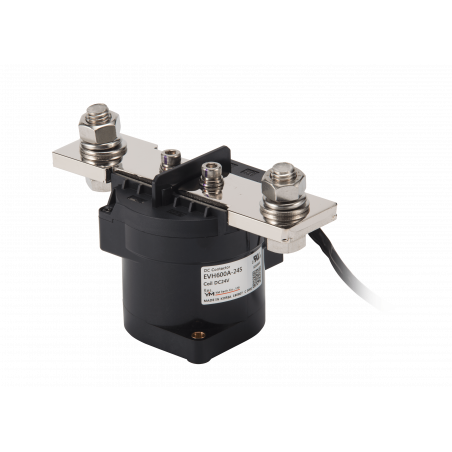

Przekaźniki DC EVH 1500VDC

  • EVH600

Aplikacje

  • Ładowarki,
  • Systemy magazynowania energii,
  • Fotowoltaika,
  • Pojazd z ogniwami paliwowymi
  • etc.

Wartości znamionowe cewki magnesu

Napięcie nominalne (V)Prąd cewki rozruchowej 150ms (maks.)Trzymanie prądu cewkiNapięcie wzbudzenia (V)Maks.Napięcie odpadowe (V)Min.Napięcie trzymania (V)min.Maks. napięcie (V)Uwaga
12S 12V 2.8A 0.5A 9VDC 6VDC 7.5VDC 18VDC Ekonomizer PWM
24S 24V 1.4A 0.20A 18VDC 12VDC 15.0VDC 32VDC
AS 12^36V 2.8A 0.15^0.5A 9VDC 6VDC 7.5VDC 36VDC
12D 12V 4.6A 0.58A 9VDC 6VDC 7.5VDC 18VDC Ekonomizer z podwójną cewką
24D 24V 2.9A 0.29A 18VDC 12VDC 15.0VDC 32VDC

Oceny kontaktów

Typ1 biegun obciążenia rezystora
Maks. Prąd ciągły (rozmiar drutu 185dx2) 600A
Maks. prąd przełączania 500VDC 900A
1000VDC 600A
Napięcia przełączania znamionowego styku 12^,1500VDC
Maks. prąd odcięcia 400VDC 2000A 10 Ops.
Spadek napięcia na stykach na 100A 30mV Max
Min. dopuszczalne obciążenie 12VDC 0.5A
Opis S.P On/Off (a)
Układ styków, styki pomocnicze 1Form A (SPST-NO.)
Ogólny Aux. Prąd kontaktowy, maks. 2A 30VDC / 3A 125VAC
Ogólny Aux. Prąd kontaktowy, min. 100mA 8VDC
Aux stop złota. Kontakty Max. (Typ obwodu niskiego poziomu) 0.1A 30VDC / 0.1A 30VAC
Aux stop złota. Kontakty min. (Typ obwodu niskiego poziomu) 1mA 5VDC / 1mA 5VAC
Mniej
Czytaj więcej
1 845,00 PLN
1 845,00 PLN Cena brutto/szt.
1 500,00 PLN Cena netto/szt.
Brutto

Dostępność: Informujemy, że tego produktu nie ma w magazynie

Można złożyć zamówienie wstępne, zgłosić zainteresowanie produktem, klikając w przycisk “Zapytaj o dostępność”.

Obecnie brak na stanie
