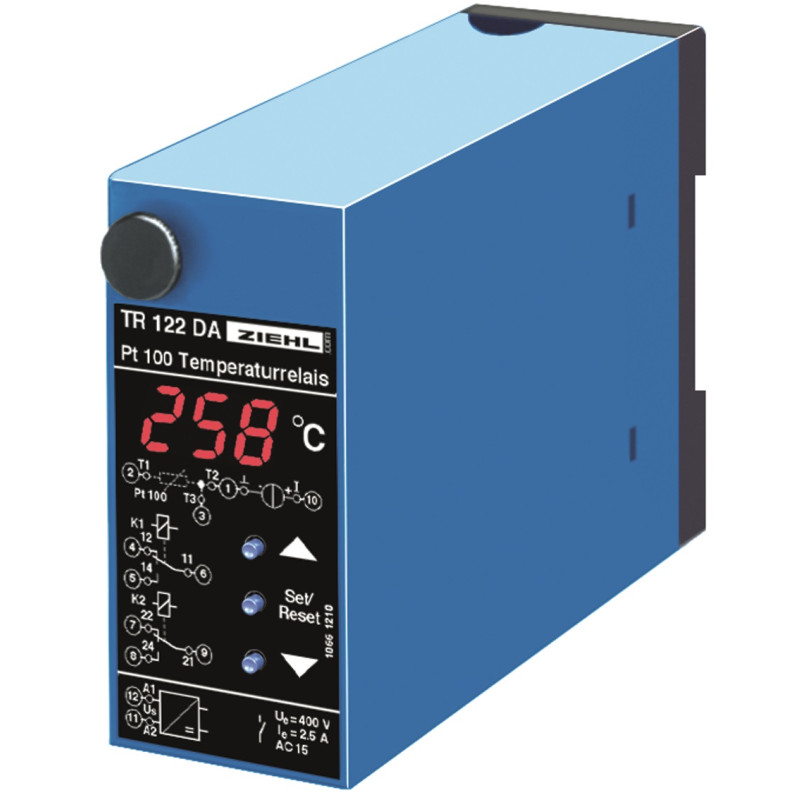

Przekaźnik termiczny TR122D(A)

Opis produktu

Przekaźniki przełączające Typy TR 122 D (A) monitorują sygnał wejściowy pod kątem 2 wartości granicznych. TR 122 DA przekształca zmierzoną temperaturę / rezystancję na proporcjonalny prąd stały. Zastosowania TR 122 D (A) to:

  • Monitorowanie temperatur z alarmem wstępnym i alarmem w maszynach i instalacjach
  • Kontrola temperatur, np. W ogrzewanych przewodach z próbkami gazu lub instalacjach chłodniczych
  • Przetwornik do Pt 100 (RTD) i rezystancji (tylko TR 122 DA)

Przegląd funkcji

  • 1 czujnik wejściowy, Pt 100 (RTD) lub rezystancja
  • Zakresy pomiarowe -199 ... 850 ° C / 0 ... 850? Rozdzielczość 0,1 ° C /? w zakresie -19,9 ... 99,9 ° C / 0-99,9?
  • 2 wyjścia przekaźnikowe (każdy 1 zestyk przełączny)
  • 1 wyjście analogowe 0 / 4-20 mA skalowalne (tylko TR 122 DA, nie potencjalnie oddzielone od wejść)
  • Uniwersalny zasilacz AC / DC 24-240 V.
  • Przechowywanie i wyświetlanie zmierzonych wartości MIN i MAX

Produkt występuje w dwóch wersjach:

T224127 brak wyjścia analogowego
T224126 z wyjściem analogowym


Dane techniczne

Zasilacz
Znamionowe napięcie zasilania Us AC / DC 24 - 240 V, 0/50/60 Hz <3 W <5 VA
Tolerancja Prąd stały 20,4 - 297 V,
prąd przemienny 20 - 264 V.
Wyjście przekaźnikowe 2 x 1 styk przełączający
Napięcie przełączania max. AC 415 V.
Prąd przełączania max. 5 A.
Zdolność przełączania max. 1250 VA (obciążenie omowe)
maks. 48 W przy 24 V DC
Współczynnik redukcji dla cos ϕ 0,7 3-przewodowy, maks. rezystancja 3 x 25 Ω
Nominalny prąd operacyjny Ie
AC15 Ie = 1 A ..... Ue = 400 V
Ie = 2 A ..... Ue = 250 V.
DC13 Ie = 2 A ..... Ue = 24 V
Ie = 0,2A ..... Ue = 125 V
Ie = 0,1A ..... Ue = 250 V
Zalecane bezpieczniki dla kontaktów T 3,15 A (gL)
Oczekiwana żywotność mechaniczna 1 x 107 przełączeń
Oczekiwana żywotność elektryczna 1 x 105 przełączeń przy 250 V AC / 5 A
2 x 105 przełączeń przy 250 V AC / 3 A
6 x 105 przełączeń przy 250 V AC / 1 A


Warunki badania (EN 50178 / EN 60 947)

Znamionowe napięcie udarowe 4000 V.
Poziom zanieczyszczenia 3)
Znamionowe napięcie izolacji Ui 250 V.
Na czas 100%
Znamionowy zakres temperatur otoczenia -20 ° C ... +60 ° C (EN 60068-2-1 suche ciepło)
EMV - odporność na zakłócenia EN 61000-6-2
Zakłócenia emitowane przez EMV Odporność na wibracje EN 60068-2-6
Podłączenie czujnika
Czas pomiaru tM <2,5 s <5 s w przypadku zmian> 5 K lub <1 K <15 s w przypadku błędu czujnika
Tolerancja ± 0,3% wartości mierzonej ± 0,5 K.
Prąd czujnika ≤0,8 mA
Dryft temperaturowy <0,04 ° C / K


Wyjście analogowe

Wyjście prądowe 0 / 4-20 mA max. 500 Ώ ?, Precyzja 0,3% pełnej skali
Dryft temperaturowy <0,015% / K
Błąd z impedancji (250Ώ? - obciążenie) / 250Ώ? * 0,3% prądu
W przypadku błędu zwarcie Er1 wyjście 0 mA
Inne błędy wyjście 22 mA
Projekt S12
Wymiary (wysokość x szerokość x głębokość) 82 x 42 x 121 mm
Połączenie przewodowe, jeden przewód 12-biegunowy, każdy 2 x 1,5 mm2
Klasa ochrony obudowy IP 40
Terminal klasy ochrony IP 20
Pozycja montażu każdy
Instalacja Mocowanie zatrzaskowe na szynie DIN 35 mm
Zgodnie z EN 60715 lub śrubami M4
Waga app. 250 g
