Producent: ELEQ

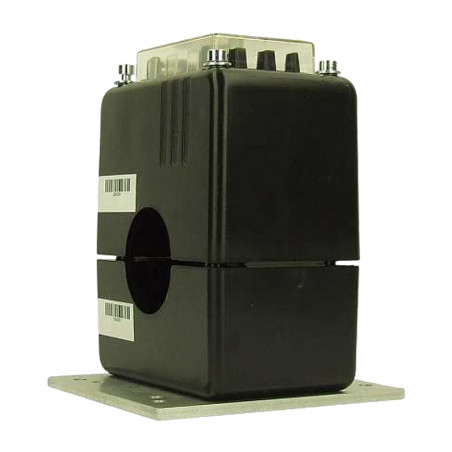

Przekładnik z rozpinanym rdzeniem ELEQ

TQ120 jest przekładnikiem kompaktowym z rozpinanym rdzeniem, który nadaje się do systemów niskiego napięcia. Urządzenie to jest proste w montażu dzięki możliwość demontażu górnej części przekładnika w całości. Dodatkowo przekładniki mogą być montowane blisko siebie, wystarczy jedynie 120 mm przerwy pomiędzy fazami. TQ120 może być stosowany w nowych jak i istniejących instalacjach a jego pomiar prądu jest bardzo dokładny.



Przekładnia Klasa dokl. Moc Symbol
100-200/1A 5P10 2-4VA 4Q12F90
200/1A 0,5S 2,5VA na zapytanie
250/1A 0,5S 2,5VA na zapytanie
300/1A 5P10 5VA 4Q12F92
300/1A 0,5S 2,5VA na zapytanie
400/1A 5P20 5VA 4Q12F93
500/1A 5P20 5VA 4Q12F94
500/1A 0,5S 2,5VA na zapytanie
100-200/1A 1 1,5-4VA 4Q12F09
300/1A 0,5-1 7,5-15VA 4Q12F11
400/1A 0,5-1 7,5-15VA 4Q12F12
500/1A 0,5-1 15-20VA 4Q12F13
600/1A 0,5-1 15-20VA 4Q12F14
600/1A 0,5S 2,5VA na zapytanie
200/5A 1 4VA 4Q12F59
250/5A 0,5S 2,5VA na zapytanie
300/5A 1 5VA 4Q12F61
300/5A 0,5S 2,5VA na zapytanie
400/5A 1 5VA 4Q12F62
400/5A 0,5S 2,5VA na zapytanie
500/5A 1 10VA 4Q12F63
500/5A 0,2S 2,5VA na zapytanie
600/5A 1 10VA 4Q12F64
600/5A 0,2S 2,5VA na zapytanie


Schemat połączenia


TQ120- Przekładnik z rozpinanym rdzeniem ELEQ - schemat połączenia



Wymiary


TQ120- Przekładnik z rozpinanym rdzeniem ELEQ wymiary



Warunki środowiskowe

Produkt ten jest przeznaczony do bezpiecznego uzycia w następujących warunkach:
Przeznaczenie: wnętrzowe
Temperatura otoczenia: -40°C .. +60°C
Wigotoność: 5% .. 85%, bez kondensacji
Stopień ochronny: IP20
Nadaje się tylko do izolowanego przewodu
Warunki
Norma: IEC 60044-1:2003
Prąd cieplny znamionowy któtkotrawły (Ith): 100 x In/1 s
Ciągły prąd termiczny (Ith): 100%
Poziom izolacji: 0,72/3/-kv
Częstrotliwość znamionowa: 50/60Hz
Klasa izolacji: E
Maksymlana średnica kabla Max. 0 45 mm
Zaciski wtórne zaciski śrubowe (max 2Nm)
