Przekładniki prądowe z wyjściem przekaźnikowym XAC…/XAT
  • Przekładniki prądowe z wyjściem przekaźnikowym XAC…/XAT

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: FRER

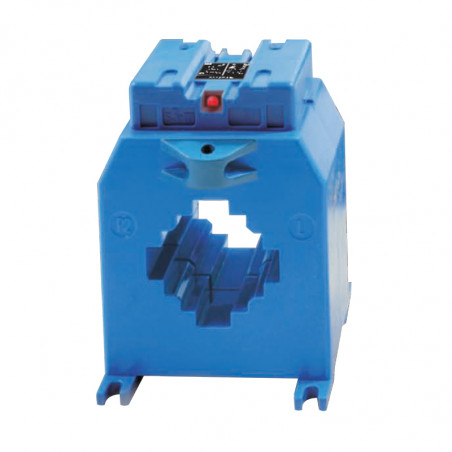

Przekładniki prądowe z wyjściem przekaźnikowym XAC…/XAT

Nowa seria innowacyjnych przekładników prądowych z programowalnym zakresem wyjściowym. Rozwiązanie to pozwala na ustalenie progu przeciążenia bez dodatkowych przekaźników pomiarowych i dodatkowych źródeł zasilania. Elektronika jest zintegrowana z obudową przekładnika prądowego. Dwa miniaturowe trymery umożliwiają ustawienie wartości progu przeciążenia oraz opóźnienia sygnalizacji alarmu. Przekładniki te pozwalają zredukować koszty i ograniczyć okablowanie.



Dane techniczne

Samogasnąca obudowa UL94-V0
Pasmo częstotliwości 45 do 65 Hz
Dopuszczalne napięcie pracy 0,72 kV
Znamionowe napięcie probiercze 3 kV 1min. 50 Hz
Klasa izolacji E
Stopień ochrony IP 20
Obciążalność prądowa długotrwała 1,2 In
Prąd cieplny krótkotrwały Ith 5 In(5sec.)
Ilość alarmów 1
Obciążenie styku 100mA, 250Vac
Sposób sygnalizacji alarmu dioda LED
Typ alarmu MAX
Typ wyjścia przekaźnikowego: normalnie otwarty N.O. (cod. X...XMO)
normalnie zamknięty N.C. (cod. X…XMC)
Zakres ustawienia alarmu 10 do 120% In
Opóźnienie sygnalizacji alarmu 0 do 6 s.
Histereza 5%
Temperatura pracy -10 +50°C
Temperatura składowania -30 +70°C
Zgodność z normą IEC/EN 60044-1, VDE, BS, UTE
Zintegrowane zaciski wyjściowe 6 mm2


Typ XAC032… XAC040… XAT061 XAT101
Otwór
kabel Φ23 Φ32 Φ51
szyna 32x10 mm 40x 10 mm 61 x 31 mm 101x55 mm


Przekładniki z wyjściem przekaźnikowym normalnie zamkniętym


Prąd
(zakres ustawienia alarmu)		 XAC032… XAC040… XAT061… XAT101…
Kod
50 A (5 do 60A) XAC032050XMC
100 A (10 do 120 A) XAC032100XMC
150 A (15 do 180A) XAC032150XMC
250 A (25 do 300 A) XAC032250XMC
400 A (40 do 480 A) XAC032400XMC XAC040400XMC
600 A (60 do 720 A) XAC032600XMC XAC040600XMC XAT061600XMC
1000 A (100 do 1200 A)   XAC0401K0XMC XAT0611K0XMC XAT1011K0XMC
1500 A (150 do 1800 A)     XAT0611K5XMC XAT1011K5XMC
2500 A (250 do 3000 A)       XAT1012K5XMC

Możliwe jest ustawienie maksymalnego progu alarmowego od 10% do 120% od obecnego zakresu.



Przekładniki z wyjściem przekaźnikowym normalnie otwartym

PRĄD
(zakres ustawienia alarmu)		 XAC032… XAC040… XAT061… XAT101…
Kod
50 A (5 do 60A) XAC032050XMO
100 A (10 do 120 A) XAC032100XMO
150 A (15 do 180A) XAC032150XMO
250 A (25 do 300 A) XAC032250XMO
400 A (40 do 480 A) XAC032400XMO XAC040400XMO
600 A (60 do 720 A) XAC032600XMO XAC040600XMO XAT061600XMO
1000 A (100 do 1200 A)   XAC0401K0XMO XAT0611K0XMO XAT1011K0XMO
1500 A (150 do 1800 A)     XAT0611K5XMO XAT1011K5XMO
2500 A (250 do 3000 A)       XAT1012K5XMO

Możliwe jest ustawienie maksymalnego progu alarmowego od 10% do 120% od obecnego zakresu.
