FOSTCDRI to nasz premiowy Przemysłowy Konwerter PołączeńSzeregowych na Światłowodowe Wielomodowe. Zaprojektowany do pracy w wymagają- cym środowisku przemysłowym, konwerter posiada aprobatęi certyfkat UL dla zastosowańw środowiskach Klasy 1, Dział2. Oprócz bezpośredniej dołą- czalności, urządzenie może pracowaćw trybie obsługi sieci wielopunktowej [multi-drop]. Umożliwia to urządzeniu szeregowemu komunikowanie się z innymi urządzeniami (do 31) zainstalowanymi na pierścieniu światłowodowym. Ponieważ urządzenie spełnia wymagania mieszanych norm, możliwa jest wymiana innych konwerterów i tłumików oraz dodanie ochrony przed zakłóceniami elektromagnetycznymi/radiowymi [EMI / RFI], koniecznej dla komunikacji światłowodowej.
W trybie RS-232 konwerter obsługuje transmisję i odbiór danych. Sygnały uzgadniania nie sąprzepuszczane. Obwód automatycznej kontroli wysyłania danych steruje układem sterownika RS-422/485, co eliminuje konieczność stosowania oprogramowania zewnętrznego.
Łatwośćinstalacji i konfguracji zapewnia 12-pozycyjny przełącznik segmentowy na dolnej ściance, służący do konfgurowania parametrów RS-422/485. Szeregowe linie danych oraz linie zasilania podłączane są do wymiennych listew zaciskowych. Do podłączania światłowodu wykorzystano złączki ST. Pamiętajcie, jeśli chodzi o niezawodną komunikację w wymagającym środowisku przemysłowym, marka Ilinx™ frmy B[&]B Electronics to najlepszy wybór.
Technologia połaczeń szeregowych | |
---|---|
RS-232 | TD, RD, Uziemienie |
RS-485 2-przewodowy | Dane A(-), Dane B (+), Uziemienie |
RS-422/485 4-przewodowy | TDA(-), TDB(+), RDA (-), RDB(+), Uziemienie |
Złączka szeregowa | Zdejmowana listwa zaciskowa (28 do 14 AWG) |
Tempo przesyłu | 9,6 do 115,2 Kbps |
Izolacja | 2KV RMS, 1 minuta |
Ochrona przeciw-przepięciowa | Rozproszenie mocy szczytowej 600 W; Czas reakcji < 1 pikosekunda |
Magistrala przemysłowa | MODBUS ASCII/RTU |
Technologia światłowodowa | |
Typ/długość fali | Wielomodowy/820 nm |
Moc wyjściowa | (-) 17 do (-) 10 dBm |
Czułość odbioru | (-) 24,4 dBm |
Kabel | 62.5/125 μm |
Złącze | ST |
Tempo przesyłu | 9,6 do 115,2 Kbps |
Maks. odległość | 4 km |
Stan nieobciążony | Kontrolka nadajnika WŁ |
Zasilanie | |
Źródło | Zewnętrzne |
Napięcie wejściowe | 10 do 48 VDC |
Pobór mocy | 1,75 W |
Złącze | Zdejmowana listwa zaciskowa (28 do 14 AWG) |
Specyfikacje mechaniczne | |
Wskaźniki LED | Wysyłanie na ŚW, odbiór na ŚW, zasilanie |
Wymiary | 11,4 x 3,3 x 12,4 cm |
Obudowa | montaż na szynie DIN 35mm, plastikowa, IP30 |
Waga | 199,6 g |
Środowisko pracy | |
Temp. pracy | -40 do 80 °C |
Temp. przech. | -40 do 85°C |
Wilgotność eksploatacyjna | 0 do 95% bez kondensacji. |
Zgodność z przepisami | |
Aprobaty | FCC, CE, UL Klasa 1 Dział 2 |
Nr kartoteki UL | E222870 (C1 D2 E245458) |
Średni czas między awariami | 138904 godzin |
Metoda obliczania Średniego | Przewidywanie niezawodności |
Czasu Między Awariami | na podstawie liczebności części |
Okablowanie Klasy 1 ,DZIAŁ 2 | |
Typ | Wyłącznie drut miedziany |
Rozmiar | 28 do 14 AWG |
Informacje do zamówienia | |
FOSTCDRI | Konwerter połączeń szeregowych na światłowodowe jednomodowe |
Akcesoria | 71456545: 2-pozycyjna listwa zaciskowa (1 w zestawie) 6545: 5-pozycyjna listwa zaciskowa (1 w zestawie) |
1 | Zacisk zasilania | 2-pozycyjny, wymienny |
2 | Światłowodowy port RX | Złączka ST |
3 | Światłowodowy port TX | Złączka ST |
4 | Szyna zaciskowa połączenia szeregowego | 5-pozycyjna, wymienna |
5 | Kontrolka LED odbioru | Czerwona, WŁ., gdy odbierane są dane łączem szeregowym |
6 | Kontrolka LED nadawania | Czerwona, WŁ., gdy wysyłane są dane łączem szeregowym |
7 | LED zasilania | Czerwona, WŁ. gdy włączone jest zasilanie |
8 | Przełączniki | SW1, 12-pozycyjny przełącznik segmentowy |
SW2, 2-pozycyjny przełącznik wyboru trybu pracy |
SW1 | SW1 | SW1 | SW1 | Czas oczekiwania | |
---|---|---|---|---|---|
Body | 8 | 9 | 10 | 11 | (ms) |
9600 | WYŁ. | WYŁ. | WYŁ. | WŁ. | 1,30 |
19,2K | WYŁ. | WYŁ. | WŁ. | WYŁ. | 0,56 |
38,4K | WYŁ. | WŁ. | WYŁ. | WYŁ. | 0,27 |
57,6K | WŁ. | WYŁ. | WYŁ. | WYŁ. | 0,22 |
76,8K | WŁ. | WYŁ. | WŁ. | WŁ. | 0,14 |
115,2K | WŁ. | WYŁ. | WŁ. | WYŁ. | 0,10 |
Poz | WŁ. | WYŁ. |
---|---|---|
1 | RS-485 | RS-422 |
2 | PÓŁDUPLEKSOWY | PEŁNODUPLEKSOWY |
3 | 2-przewodowy | 4-przewodowy |
4 | 2-przewodowy | 4-przewodowy |
5 | Wejście obciążenia | Wyjście zakończenia |
6 | Wyjście polaryzacji TX | Wejście polaryzacji TX |
7 | Wyjście polaryzacji RX | Wejście polaryzacji RX |
8 | 57,6 KBPS | |
9 | 38,4 KBPS | |
10 | 19,2 KBPS | |
11 | 9,6 KBPS | |
12 | Połączenia w sieci wielopunktowej | Połączenia punkt-punkt |
Poz. | RS-232 |
---|---|
A | GND/Uziemienie |
B | Nieużywany |
C | Wejście RS-232 |
D | Nieużywany |
E | Wyjście RS-232 |
Poz. | RS 4852-przew. | RS-422/485 4-przew. |
---|---|---|
A | GND/Uziemienie | GND/Uziemienie |
B | Nieużywany | RDB(+) |
C | Wejście RS-232 | RDA(-) |
D | Nieużywany | TDB(+) |
E | Wyjście RS-232 | TDA(-) |

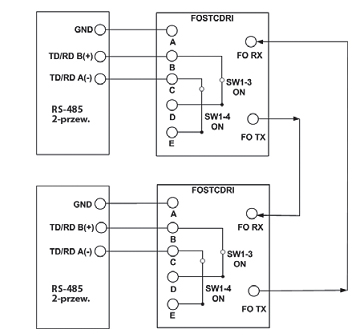

RS-485 2-przewodowy![]() ![]() |
RS-422/485 4-przewody
![]() ![]() |
---|
A - WŁ. = WEJ. ORCIĄŻENIA. WYŁ. = WYJ. OBCIĄŻENIA
B - WŁ. = WYJ. POLAR. TX, WYŁ. =WEJ. POLAR. TX
C - WŁ. = WYJ. POL AR. RX, WYŁ. = WE J. PO LAR. RX
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Wł. | Wł. | Wł. | Wł. | A | B | C |
A - WL. = WEJ, OBCIĄŻENI A. WYŁ. = WYJ. OBCIĄŻENIA
B - WŁ. = WYJ. POLAR. TX, WYŁ. =WEJ. POLAR. TX
C - WŁ. = WYJ. POLAR. RX, WYŁ. = WEJ. POLAR. RX
1 | 2 | 3 | 4 | 5 | 6 | 7 |
Wł. | Wyl | Wyl, | Wył, | A | B | C |
Szybkość transmisji | RS-232 | RS-422/485 |
---|---|---|
19,2 kbps lub mniejsza | 32 | 32 |
37,4 kbps | 16 | 24 |
115,2 kbps | 2 | 8 |
