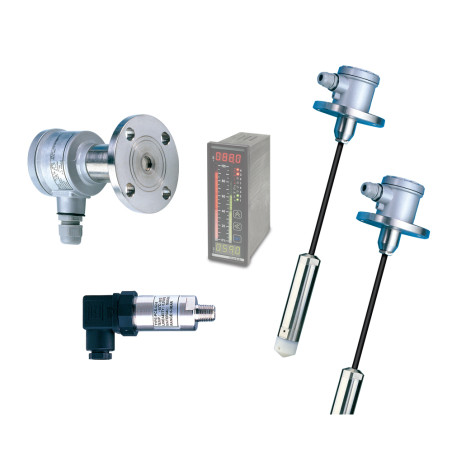

Ciśnieniowy przetwornik poziomu ECX

Ciśnieniowy przetwornik poziomu składa się z piezorezystorowego mostka Wheatstone'a. Gdy ciśnienie cieczy działa bezpośrednio na przednią powierzchnię membrany, mostek Wheatstone'a wytwarza napięcie różnicowe. Ta różnica napięć zostanie następnie wzmocniona w celu uzyskania sygnału prądowego 4-20 mA. Gdy to wyjście prądowe jest podłączone do miernika analogowego, po odpowiednim przeskalowaniu sygnału, możemy odczytać poziom zastosowanej cieczy w pojemniku lub naczyniu.

Główne cechy:

• Może być podłączony do cyfrowych mierników panelowych, rejestratorów, PLC, kontrolerów sygnału
• Metalowa membrana jest odpowiednia do słabych kwasów i cieczy alkalicznych lub oczyszczania ścieków
• Wewnętrzna kompensacja temperatury zapewnia długotrwałą niezawodność
• Dostępne niestandardowe rozmiary kołnierzy/śrub

Zastosowanie:

• EC1100 jest urządzeniem do pomiaru cieczy, które może być używane w różnych środowiskach, w tym w środowiskach wodnych
• EC1200 może wytrzymać środowisko cieczy o wysokiej temperaturze
• Standardowy typ kołnierza EC1210 może być stosowany w środowiskach pomiaru ciśnienia cieczy i gazów (tj. w środowiskach o łagodnym działaniu korozyjnym)
• Typ EC1300-1320 nadaje się do pomiaru bardzo dużych głębokości, takich jak zbiorniki wodne
• EC1500 nadaje się do pomiaru ciśnienia lub urządzeń sterujących, takich jak te znajdujące się w maszynach hydraulicznych i pneumatycznych
