MAGNETYCZNY PŁYWAKOWY PRZETWORNIK POZIOMU FGX
  • MAGNETYCZNY PŁYWAKOWY PRZETWORNIK POZIOMU FGX

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: FineTek

MAGNETYCZNY PŁYWAKOWY PRZETWORNIK POZIOMU FGX

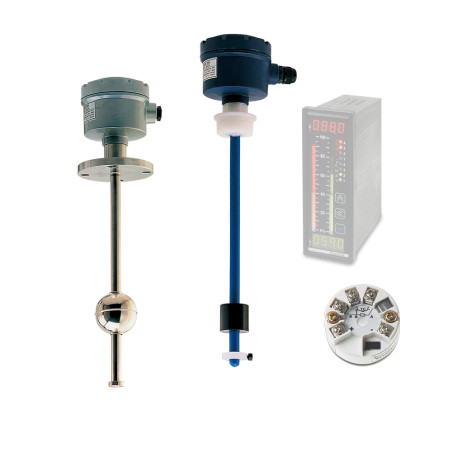

Seria FG to magnetyczne pływakowe przetworniki poziomu wykorzystujące zasady pływalności i magnetyzmu do generowania zmieniającego się sygnału elektrycznego w odpowiedzi na podnoszenie się i opadanie pływaka na pręcie prowadzącym. Magnetyczny pływakowy przetwornik poziomu zapewnia 3-przewodowe wyjście rezystancyjne lub może być wyposażony w odpowiedni przetwornik poziomu, aby zapewnić sygnał analogowy 4-20 mA wskazujący poziom cieczy. Czujnikowy pręt prowadzący zawiera szereg kontaktronów wzdłuż całej długości pomiarowej. Rozmieszczenie kontaktronów zapewnia jedną z dwóch możliwych rozdzielczości pomiarowych.

Główne cechy:

  • Wyjście 4-20 mA, 2-przewodowe zasilane z pętli lub 3-przewodowe wyjście rezystancyjne
  • Rozdzielczość 6,35 mm lub 12,7 mm
  • Maksymalna długość 6 m
  • Pomiar poziomu cieczy z ciężarem właściwym >0,45
  • Dostępne jednostki odporne na wybuchy, korozję i do zastosowań morskich

Zastosowanie:

  • Woda/ścieki
  • Chemia/petrochemia
  • Aplikacje morskie
  • Zbiornik do przechowywania oleju

Dane techniczne:

Szczegółowe parametry na temat wszystkich modeli znajdują się w karcie katalogowej producenta. Poniżej znajdują się dane tylko wybranych modeli.

Wymiary

Finetek

Model Połączenie Rozmiar rurki i materiał (D) Rodzaj pływaka i materiał Przeznaczone na ciężar właściwy Zasięg Pomiarowy
FGBFQ4 2”PT Ø14
SUS316
SUS 304		 S3: Ø45x55
SUS 316
S4: Ø52x52
SUS 316		 >0.65
>0.55		 FGC/D…max.6M
FGBGN4 2-1/2”x10kg/cm² Ø14
SUS316
SUS 304		 S3: Ø45x55
SUS 316
S4: Ø52x52
SUS 316		 >0.65
>0.55		 FGC/D…max.6M
FGDBHN7 3”x10kg/cm² Ø17.2
SUS 304		 S5: Ø75x73
SUS 304
SUS 316
S6: Ø75x108
SUS 304
SUS 316		 >0.61
>0.5		 FGD…max.6M
FGDBIQ7 4”PT Ø17.2
SUS 304		 S8: Ø100x100
SUS 304
SUS 316		 >0.5 FGD…max.6M
FGDBKN8
FGDBKN9		 6”x10kg/cm² Ø21.7
Ø27.2
SUS 304		 S9: Ø150x150
SUS 304		 >0.45 FGD…max.12M
