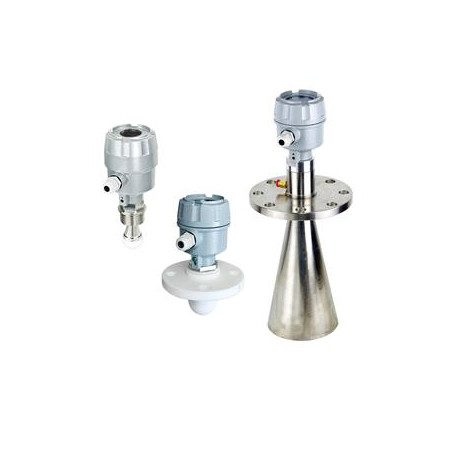

Radarowy przetwornik poziomu FMCW

Radarowy przetwornik poziomu FMCW to bezkontaktowe urządzenie pomiarowe, które nadaje się do zastosowań w wysokich temperaturach, pod wysokim ciśnieniem i w warunkach korozyjnych. Jest łatwy w instalacji i nie wymaga konserwacji, szczególnie w środowisku wymagającym wysokiej dokładności.

Główne cechy:

• Pomiar bezkontaktowy
• Pomiar substancji żrących, toksycznych cieczy, węglowodorów, zawiesin
• Brak wpływu ciężaru właściwego, ciśnienia, temperatury, lepkości, piany
• 5-cyfrowy wyświetlacz LCM
• Wskazuje falę sygnału wewnątrz silosu
• Wybór różnych jednostek pomiarowych (m, cm, mm, cale, Ft, %, mA)
• Pomiar odległości i poziom rzeczywisty
• Wybór języka: chiński tradycyjny, chiński uproszczony, angielski
• Wyjście: 4-20 mA / 4 przewody / 2 przewody
• Modbus RS-485 w celu zwiększenia izolacji i łatwości zdalnego sterowania
• Standardy CE dla izolacji (EFT 2000V, klasa B lub lepsza)
• Odpowiedni dla sygnału średniego zasięgu
• Izolowana konstrukcja obwodu

Zastosowania:

• Przemysł chemiczny
• Przemysł petrochemiczny
• Przemysł farmaceutyczny
• Przemysł spożywczy

Wymiary [mm]
Model	JFR-204	JFR-214
Medium	Typowe ciecze	Typowe ciecze / Odpowiednie dla kwasów i zasad w cieczach
Minimalna stała dielektryczna (ciecz)	1.4
Zasięg pomiaru	30m
Dokładność	±3mm
Powtarzalność	±1mm
Komunikacja cyfrowa	RS485 (izolowany)
Temperatura otoczenia	-40…80°C (LCM<75°C)
Temperatura pracy	-40…200°C
Ciśnienie robocze	0…40 bar
Częstotliwość	Pasmo K
Wyjście analogowe	4…20mA / 4-przewodowe
Stopień ochrony	IP67
Napięcie zasilania	9.5…30V DC
Wyświetlacz lokalny	LCM, 5-cyfrowy
Materiał obudowy	Aluminium
Typ anteny	Tubowa (43D)	Soczewkowa (56D)
Kąt połowy mocy	±9°
Materiał anteny	SUS316+PTFE	PTFE
Minimalna odległość czujnika od cieczy	500mm

Wymiary [mm]
Model	JFR-224	JFR-234	JFR-244
Medium	Typowe ciecze
Min. Stała dielektryczna (ciecz)	1.4
Zasięg pomiaru	40m	70m	20m
Dokładność	±3mm na dystansie ≤30m ±0.01% F.S. dla dystansu >30m		±3mm
Powtarzalność	±1mm
Komunikacja cyfrowa	RS485 (izolowany)
Temperatura otoczenia	-40…80°C (LCM<75°C)
Temperatura pracy	-40…200°C
Ciśnienie robocze	0…40 barów
Częstotliwość	Pasmo K
Wyjście analogowe	4…20mA / 4 przewodowe
Stopień ochrony	IP67
Napięcie zasilania	9.5…30V DC
Wyświetlacz lokalny	LCM, 5-cyfrowy
Materiał obudowy	Aluminium
Typ anteny	Tubowa z dużym wzmocnieniem (100)	Tubowa z dużym wzmocnieniem (140)	Soczewkowa (43DS)
Kąt połowy mocy	±5°	±3°	±10°
Materiał	SUS 316		PTFE
Minimalna odległość czujnika od cieczy	500mm

Wymiary [mm]
Model	JFR-202	JFR-212
Medium	Typowe ciecze	Typowe ciecze / odpowiedni dla kwasów i zasad w cieczach
Minimalna stała dielektryczna (ciecz)	1.4
Zasięg pomiaru	20m
Dokładność	±5mm
Powtarzalność	±3mm
Komunikacja cyfrowa	HART
Temperatura otoczenia	-40…80°C (LCM<75°C)
Temperatura pracy	-40…200°C
Ciśnienie robocze	0…40 barów
Częstotliwość	Pasmo K
Wyjście analogowe	4…20mA
Stopień ochrony	IP67
Napięcie zasilania	24V DC ±10%
Wyświetlacz lokalny	LCM, 5-cyfrowy
Materiał obudowy	Aluminium
Typ anteny	Tubowa (43D)	Soczewkowa (56D)
Kąt połowy mocy	±9°
Materiał	SUS 316+PTFE	PTFE
Minimalna odległość czujnika od cieczy	500mm

Wymiary [mm]
Model	JFR-222	JFR-232	JFR-242
Medium	Typowe ciecze
Przeznaczenie	Pomiar na dużym dystansie	Pomiar na bardzo dużym dystansie	Pomiar cieczy kwasowych i zasadowych powodujących korozję
Minimalna stała dielektryczna (ciecz)	1.4
Zasięg pomiaru	30m	35m	15m
Dokładność	±5mm na dystansie ≤20m ±0.025% F.S. dla dystansu >20m		±5mm
Powtarzalność	±3mm
Komunikacja cyfrowa	HART
Temperatura otoczenia	-40…80°C (LCM<75°C)
Temperatura pracy	-40…200°C
Ciśnienie robocze	0…40 bar
Częstotliwość	Pasmo K
Wyjście analogowe	4…20mA
Stopień ochrony	IP67
Napięcie zasilania	24V DC ± 10%
Wyświetlacz lokalny	LCM, 5-cyfrowy
Materiał obudowy	Aluminium
Typ anteny	Tubowa z dużym wzmocnieniem (100)	Tubowa z dużym wzmocnieniem (140)	Soczewkowa (43DS)
Kąt połowy mocy	±5°	±3°	±10°
Materiał anteny	SUS 316		PTFE
Minimalna odległość czujnika od cieczy	500mm
