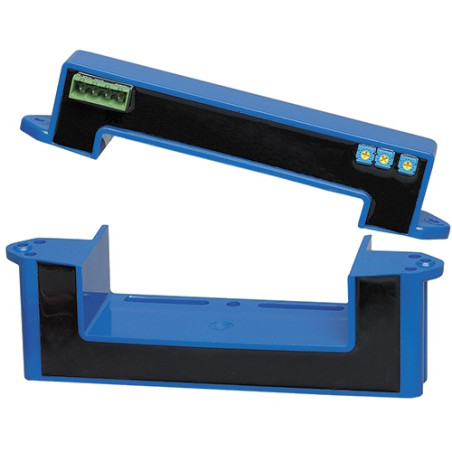

Przetwornik prądowy AHR 1000 B5
Przetwornik prądowy AHR 1000 B5

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy AHR 1000 B5

  • AHR 1000 B5
  • Dokładność [%] 1,00%
  • Prąd znamionowy [A] 1000
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 20...50V DC
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] Panel/Na szynie pierwotnej
  • Aplikacja Automotive napęd/Zasilacze/Energia odnawialna/Automotive baterie
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 70
  • Pasmo przenoszenia (-3dB) [kHz] 6
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta otwarta

Przetwornik prądowy AHR B5

Do elektronicznego pomiaru prądów: stałych, zmiennych, impulsowych..., z galwaniczną separacją między obwodem pierwotnym a obwodem wtórnym.

Funkcje

  • Pomiary prądów DC + zniekształconych przebiegów AC
  • Prawdziwe wyjście RMS
  • Montaż na szynie zbiorczej lub panelu
  • Rdzeń dzielony
  • Izolowana plastikowa obudowa zgodna z UL 94-V0

Zalety

  • Wysoka izolacja między obwodami pierwotnym i wtórnym
  • Eliminuje straty wtrąceniowe
  • Łatwa instalacja.

Zastosowania

  • Zasilacze AC lub silniki Prawdziwe czujniki RMS - najdokładniejszy sposób monitorowania mocy wejściowej zasilacza lub silnika
  • Obciążenia sterowane VFD Monitorowanie prądu wyjściowego VFD w celu określenia sposobu działania silnika i obciążenia
  • Prostowniki sterowane SCR lub przełączane Dokładny pomiar prądu wyjściowego
  • Instalacje energii odnawialnej lub akumulatory zapasowe Ciągłe monitorowanie stanu umożliwiające automatyczne wykrywanie/ przewidywanie awarii.
Seria AHR
Pomiary Prąd
Wartość nominalna 1000 A
Zakres pomiarowy 2000 A
Wtórny sygnał nominalny Napięcie
Wtórna wartość sygnału nominalnego DC TRMS 0-5V
Sygnał pierwotny AC + DC
Napięcie zasilania Zewnętrzne DC jednobiegunowe
Zakres napięcia zasilania 20 - 50 V
Dokładność 1 %
Temperatura pracy -40 °C / 70 °C
Technologia Efekt Halla w otwartej pętli
Montaż Na szynie zbiorczej, Panelowy
Zastosowania Automatyka, Smart Grid
