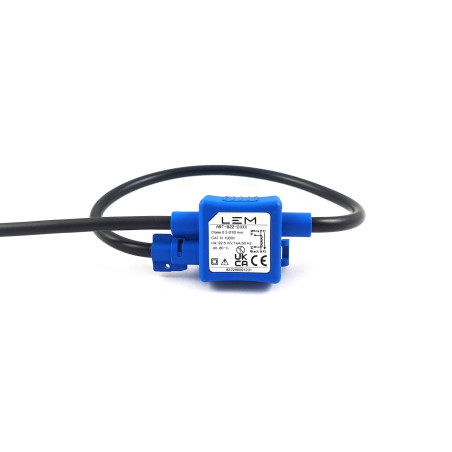

Przetwornik prądowy ART-B22-D175
Przetwornik prądowy ART-B22-D175

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy ART-B22-D175

  • ART-B22-D175
  • Dokładność [%] 0,50%
  • Prąd znamionowy [A] 1000
  • Sygnał pierwotny [AC / AC+DC / DC] AC
  • Napięcie zasilania [V] Niewymagane
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] Na szynie pierwotnej
  • Aplikacja Automatyka
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 80
  • Pasmo przenoszenia (-3dB) [kHz] 350
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta Cewka Rogowskiego

Seria ART

Ref: ART-B22-D70; ART-B22-D125; ART-B22-D175; ART-B22-D300

Elastyczna, obejmująca cewka Rogowskiego do elektronicznego pomiaru prądu przemiennego (AC) z galwaniczną separacją między obwodem pierwotnym (zasilanie) a obwodem wtórnym (pomiar). Opatentowana technologia Perfect Loop Technology znacznie redukuje zarówno błąd wynikający z pozycji mierzonego przewodu w otworze, jak i błąd spowodowany bliskością zewnętrznych przewodów.

Funkcje

  • Najdokładniejsza cewka na rynku, Klasa 0.5 (IEC 61869-10)
  • Bardzo niski błąd pozycjonowania
  • Minimalny wpływ pól zewnętrznych
  • Niska czułość 22,5 mV/kA umożliwiająca zastosowanie bardzo cienkiej cewki do aplikacji wewnętrznych
  • Wbudowana osłona elektrostatyczna dla lepszej ochrony przed zakłóceniami wspólnymi integratora
  • Stopień ochrony IP57
  • Średnica otworu pomiarowego: ⌀ 70, ⌀ 125, ⌀ 175 i ⌀ 300 mm
  • Przewód wyjściowy: 1,5 m do 6 m

Zalety

  • Cienkie, elastyczne i lekkie rozwiązanie
  • Bardzo wysoka dokładność
  • Brak nasycenia przy nadprądach i zwarciach
  • Doskonała odporność na zakłócenia elektromagnetyczne
  • Szybka i łatwa instalacja.

Zastosowania

  • Podstacje dystrybucyjne
  • Monitorowanie transformatorów dystrybucyjnych
  • Jednostki pomiaru fazorowego (PMU)
  • Budynki komercyjne i przemysłowe
  • Pomiar i sub-metryzacja
  • Reakcja na zapotrzebowanie (Demand Response - DR)
  • Sprzęt systemu dystrybucyjnego

Normy

  • IEC 61010-1: 2010
  • IEC 61010-2-32: 2012
  • IEC 61869-10: 2017
  • UL 61010-1: 2012

Obszary zastosowania

  • Przemysł
  • Smart Grid
Seria ART
Pomiary Prąd
Wartość nominalna 1000 A
Zakres pomiarowy A
Wtórny sygnał nominalny Napięcie
Wtórna wartość sygnału nominalnego Natychmiastowe V
Sygnał pierwotny AC
Napięcie zasilania Zasilanie własne
Dokładność 0.5 %
Temperatura pracy -40 °C / 80 °C
Technologia Rogowski
Montaż Na przewodzie pierwotnym
Zastosowania Smart Grid
