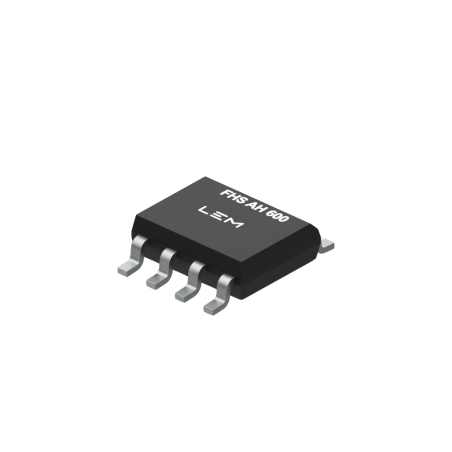

Przetwornik prądowy FHS AH 600
  • Przetwornik prądowy FHS AH 600

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy FHS AH 600

  • FHS AH 600
  • Dokładność [%] 0.5
  • Prąd znamionowy [A] 2
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 5
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] SMD
  • Aplikacja Zasilacze/Napędy/Automatyka
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 125
  • Pasmo przenoszenia (-3dB) [kHz] 160
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta otwarta

Specyfikacja Techniczna

Opis

Czujnik pola FHS AH jest bezstykowym, montowanym powierzchniowo urządzeniem opartym na zasadzie efektu Halla. Urządzenie wykorzystuje zintegrowany obwód magnetyczny (IMC) w połączeniu z ulepszoną czułością, offsetem i kompensacją naprężeń temperaturowych, co zapewnia wysoką dokładność i niski poziom szumów. Z szerokością pasma 160 kHz i szybkiemu czasowi opóźnienia < 2 µs, czujnik FHS AH doskonale nadaje się do pomiarów prądu stałego, przemiennego, impulsowego i mieszanego. Bezkontaktowe rozwiązanie do wykrywania prądu pozwala na brak dodatkowych strat mocy i wysoką izolację dielektryczną między obwodem pierwotnym a elektroniką przetwornika. Dzięki zastosowaniu zintegrowanego obwodu magnetycznego (IMC), FHS AH eliminuje potrzebę stosowania zewnętrznego rdzenia magnetycznego, oferuje elastyczność w kompaktowej konstrukcji i sprawia, że jest to idealne rozwiązanie do pomiaru prądu płynącego przez przewodnik, taki jak ścieżka PCB.

Główne cechy
  • Czujnik prądu z efektem Halla ze zintegrowanym koncentratorem magnetycznym (IMC)
  • Zakres pomiaru pola magnetycznego ±3,3 mT
  • Napięcie zasilania 5 V
  • Niski pobór mocy
  • Zakres temperatur pracy: -40 ... 125 °C
  • Szerokie pasmo przenoszenia: 160 kHz
  • Doskonała liniowość < 0,5 % pełnej skali
  • Błąd czułości < 1 % od -40 ... 125 °C
  • Izolowany pomiar prądu
  • Niewielkie wymiary ze standardową płytką drukowaną SOIC8 do montażu powierzchniowego
  • Niski koszt, mały rozmiar
  • Wewnętrzne napięcie odniesienia
Zastosowanie
  • Małe napędy
  • BMS
  • Sterowanie silnikiem
  • UPS
  • HVAC
  • Sprzęt AGD
  • Wykrywanie prądu na ścieżce PCB
Dane techniczne
Parametr Wartość
Pracy temperatura otoczenia -40÷125°C
Temperatura przechowywania -55÷165°C
Maksymalna temperatura złącza 165°C
Maksymalny prąd wyjściowy opadania -50mA
Maksymalny wyjściowy prąd źródła 25mA
Maksymalna gęstość strumienia magnetycznego ±3T
Maksymalne napięcie zasilania 8V
Znamionowe napięcie zasilania 5V
Napięcie wyładowania elektrostatycznego (HBM) 2kV
Masa 0.08g
Pobór prądu 14mA
Napięcie wyjściowe przy gęstości strumienia B 0.5÷4.5V
Czułość znamionowa 600 mV/mT
Błąd czułości -1÷1% (typowo ±0.5%)
Napięcie offsetu elektrycznego -10÷10mV
Wewnętrzne napięcie odniesienia dla B=0 2.5V
