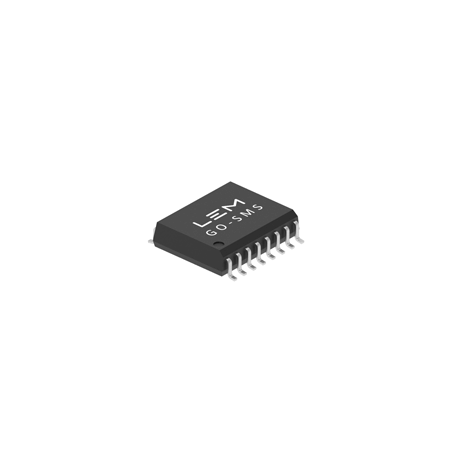

Przetwornik prądowy GO 10-SMS

Specyfikacja Techniczna

Seria GO-SMS to zintegrowany przetwornik prądu firmy LEM przeznaczony do pomiaru prądu przemiennego i stałego w zastosowaniach przemysłowych i motoryzacyjnych. Technika wykrywania różnicowego pozwala przetwornikowi na odrzucenie zewnętrznego pola pochodzącego z zakłócającego środowiska. Opatentowane algorytmy kompensacji naprężeń i temperatury zostały zastosowane w celu osiągnięcia bardzo dobrej dokładności w szerokim zakresie temperatur. Przewód pierwotny (piny od 1 do 8) ma bardzo niską rezystancję elektryczną wynoszącą 0,75 mΩ (typowo), co zapewnia doskonałą wydajność przy niskich stratach mocy. GO-SMS jest w stanie mierzyć prądy ciągłe od 30 do 75 A w szerokim zakresie temperatur. Wewnętrzne i zewnętrzne obwody wykrywania przetężenia w celu zapewnienia szybkich, niezawodnych i elastycznych rozwiązań zabezpieczających. Izolacja galwaniczna między pierwotnym i wtórnym eliminuje potrzebę jakiejkolwiek dodatkowej izolacji, zmniejszając całkowitą powierzchnię i koszt systemu.

• Wielozakresowy przetwornik prądu w otwartej pętli: 75 A
• Niska rezystancja elektryczna 0,75 mΩ
• Podwójne napięcie zasilania 5 V lub 3,3 V
• Podwójne wykrywanie przetężenia
• Szerokie pasmo przenoszenia: 300 kHz
• Brak histerezy magnetycznej
• Błąd całkowity 1% w funkcji temperatury
• Separacja galwaniczna pomiędzy pierwotnym i wtórnym z 7,4 mm dCl i 7,4 mm dCp
• Izolowane napięcie testowe 4800 V RMS (UL 62368)
• AEC-Q-100 Grade 1

• Małe napędy
• Falowniki HVAC
• Urządzenia
• Falowniki solarne
• Branża motoryzacyjna i przemysłowa
