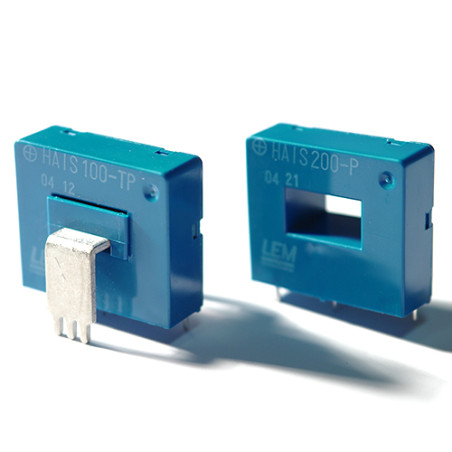

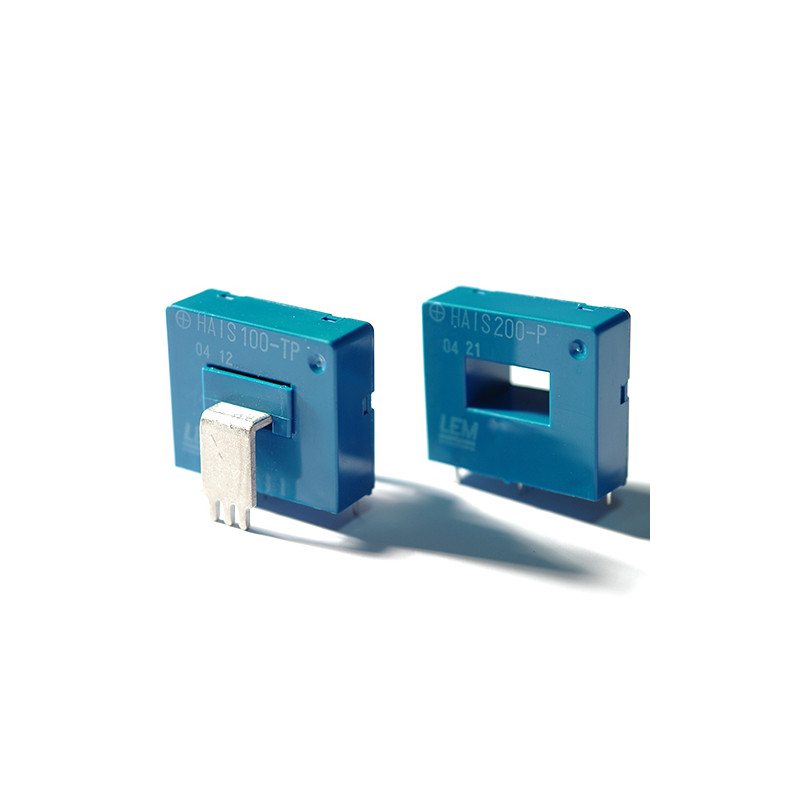

Przetwornik prądowy HAIS 400-P
  • Przetwornik prądowy HAIS 400-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy HAIS 400-P

  • HAIS 400-P
  • Dokładność [%] 1
  • Prąd znamionowy [A] 400
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 5
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Napędy/Zasilacze/Energia odnawialna/Spawanie
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 85
  • Pasmo przenoszenia (-3dB) [kHz] 50
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta otwarta

Opis:

Przeznaczony do elektronicznego pomiaru prądów: DC, AC, impulsowe…, z galwaniczną separacją pomiędzy obwodem pierwotnym i wtórnym.

Główne cechy:

  • Pomiar oparty na zjawisku Halla
  • Separacja galwaniczna pomiędzy obwodem pierwotnym i wtórnym
  • Napięcie testowe izolacji 2500V
  • Izolacyjna obudowa z tworzywa sztucznego, zgodna z UL 94-V0
  • Mały rozmiar pozwalający zaoszczędzić miejsce
  • Tylko jedna konstrukcja dla szerokiego zakresu prądów
  • Wysoka odporność na zakłócenia zewnętrzne
  • Uref IN/OUT

Zastosowania:

  • Napędy AC o zmiennej prędkości i serwonapędy
  • Przetwornice statyczne do silników prądu stałego DC
  • Aplikacje zasilane z akumulatorów
  • Zasilacze awaryjne (UPS)
  • Zasilacze impulsowe (SMPS)
  • Zasilacze do zastosowań spawalniczych

Dane techniczne:

ParametrWartość
Znamionowy prąd pierwotny (RMS)400A
Zakres pomiaru prądu pierwotnego±600A
Błąd przy prądzie pierwotnym Ipn i temperaturze Ta=25°C≤ ±1%· Ipn
Czułość znamionowa przy prądzie pierwotnym Ipn0.625 V/I_pn
Napięcie wyjściowe (analogowe) przy prądzie pierwotnym IpnU_OE+〖0.625∙I〗_p/I_pn V
Napięcie odniesieniaNapięcie wyjściowe2.5±0.025V
Impedancja wyjściowaTypowo 200Ω
Impedancja obciążenia≥ 200kΩ
Rezystancja obciążenia≥ 2kΩ
Rezystancja wewnętrzna wyjścia< 5Ω
Napięcie zasilania (±5%)5V
Pobór prądu przy zasilaniu 5V< 19mA
Temperatura pracy-40÷85°C
Temperatura przechowywania-40÷85°C
Masa20g
Wielkość otworu na przewód pierwotny15.3x8.2mm
Pasmo przenoszenia (-3dB)DC÷50kHz
