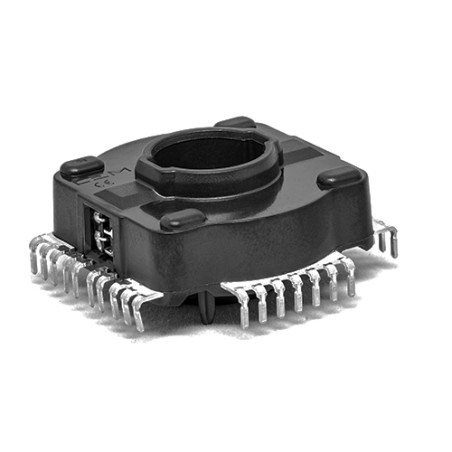

Przetwornik prądowy HC16F 1500-S00
  • Przetwornik prądowy HC16F 1500-S00

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy HC16F 1500-S00

  • HC16F 1500-S00
  • Dokładność [%] 1.75
  • Prąd znamionowy [A] 1500
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 5
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Automotive napęd/Napęd
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 125
  • Pasmo przenoszenia (-3dB) [kHz] 40
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta otwarta

Rodzina HC16F

Opis

Rodzina HC16F jest przeznaczona do elektronicznego pomiaru prądu stałego, AC lub prądów impulsowych w aplikacjach motoryzacyjnych o dużej mocy, wysokim i niskim napięciu z separacją galwaniczną pomiędzy pierwotnym obwodem (wysokiej mocy), a wtórnym obwodem (elektronicznym). Rodzina HC16F daje możliwość wyboru różnych zakresów pomiarowych prądu w tej samej obudowie.

Główne cechy
  • Przetwornik z otwartą pętlą wykorzystujący efekt Halla
  • Aplikacja wysokiego i niskiego napięcia
  • Zasilanie unipolarne +5 V DC
  • Napięcie wyjściowe: pełne przełożenie metryczne (w zakresie czułości i offsetu)
  • Kompaktowa konstrukcja do montażu na płytce drukowanej
  • Przetwornik z podwójną szczeliną powietrzną
  • Kompaktowy rozmiar
  • Separacja galwaniczna
  • Bardzo dobra liniowość
Zastosowania
  • Elektryczne wspomaganie układu kierowniczego
  • Rozruszniki
  • Przetworniki
  • Aplikacja napędu silnikowego
Dane techniczne
Parametr Wartość
Zakres pomiarowy prądu pierwotnego Ipm ±1500A
Średnia czułości przy napięciu zasilania Uc=5V 1.33 mV/A
Średnia napięć offsetu czułości przy napięciu zasilania Uc=5V 2.5V
Napięcie zasilania 5V
Pobór prądu czułości przy napięciu zasilania Uc=5V 28mA
Średnia błędów czułości ±0.3%
Średnia napięcia offsetu elektrycznego ±3mV
Średnia napięcia offsetu magnetycznego ±2mV
Średni błąd liniowości ±0.5%· Ipm
Temperatura przechowywania -40÷125°C
Temperatura pracy -40÷125°C
Napięcie wyładowania elektrostatycznego 2kV
Masa 29g
