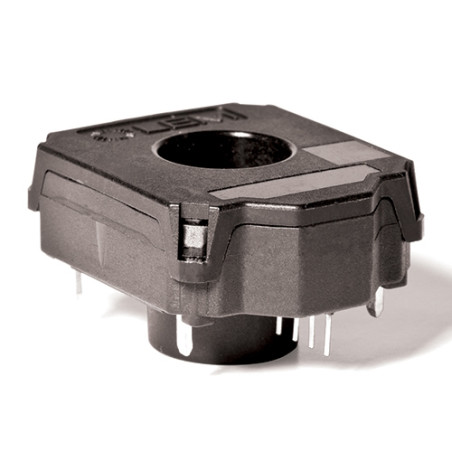

Przetwornik prądowy HC5FW 700-S
  • Przetwornik prądowy HC5FW 700-S

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy HC5FW 700-S

  • HC5FW 700-S
  • Dokładność [%] 2
  • Prąd znamionowy [A] 700
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 5
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Automotive napęd/Napęd
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 125
  • Pasmo przenoszenia (-3dB) [kHz] 40
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta otwarta

Rodzina HC5FW

Opis

Rodzina HC5FW jest przeznaczona do elektronicznego pomiaru prądu stałego, przemiennego lub impulsowego w zastosowaniach motoryzacyjnych o dużej mocy i niskim napięciu z separacją galwaniczną między obwodem pierwotnym (dużej mocy) a obwodem wtórnym (elektronicznym). Rodzina HC5FW daje możliwość wyboru różnych zakresów pomiarowych prądu w tej samej obudowie.

Główne cechy
  • Przetwornik z otwartą pętlą wykorzystujący efekt Halla
  • Aplikacja niskonapięciowa
  • Zasilanie unipolarne + 5 V DC
  • Napięcie wyjściowe: pełne przełożenie metryczne (czułość i offset)
  • Przetwornik o dużej prędkości
  • Dobra dokładność
  • Dobra liniowość
  • Niski dryft offsetu termicznego
  • Niski dryft czułości termicznej
Dane techniczne
Parametr Wartość
Zakres pomiarowy prądu pierwotnego ±700A
Znamionowy prąd DC lub RMS ±700A
Napięcie zasilania 5V
Temperatura pracy -40÷125°C
Napięcie wyjściowe (analogowe) dla: prądu pierwotnego Ip, napięcia zasilania Uc, czułości G, napięcia offsetu Vo V_out = U_c / 5 ∙ (V_o + G ∙ I_p)
Czułość 2.86 mV/A
Napięcie offsetu 2.5V
Pobór prądu 19mA
Błąd czułości ±0.6%
Napięcie wyładowania elektrostatycznego 2kV
Rezystancja izolacji 500MΩ
Rezystancja obciążenia 10kΩ
Mniej
