Przetwornik prądowy HMSR 20-SMS

Opis

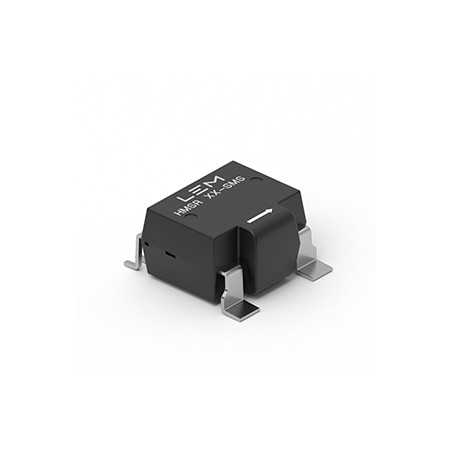

HMSR to nowa generacja mocno izolowanych zintegrowanych czujników prądu firmy LEM. Ta rodzina produktów zapewnia solidne, kompaktowe i bardzo dokładne rozwiązanie do pomiaru prądów stałych i przemiennych we wszystkich wysoce wymagających, przełączających aplikacjach zasilania dla zastosowań komercyjnych i przemysłowych. HMSR to oparty na mikro-rdzeniu czujnik z otwartą pętlą, ze wzmocnioną izolacją i wykrywaniem przetężenia (konfigurowane przez użytkownika i ustawiane fabrycznie). Cechy te sprawiają, że urządzenie nadaje się do aplikacji wysokonapięciowych wymagających wysokiej precyzji i silnej odporności na pole zewnętrzne. Główny przewód (piny 1 i 8) ma bardzo niską rezystancję elektryczną i dedykowane podkładki zaprojektowane tak, aby wytrzymać wysokie prądy przepięciowe, takie jak uderzenia pioruna. HMSR mierzy pole magnetyczne generowane przez prąd płynący w miedzianej ścieżce pierwotnej urządzenia. Dzięki zastosowaniu mikro rdzenia magnetycznego, HMSR jest odporny na pola zewnętrzne, co sprawia, że urządzenie dobrze nadaje się do zastosowań energoelektronicznych o wysokim poziomie zakłóceń. Wzmocniona izolacja między pierwotnym (piny 1 i 8) i wtórnym (piny 9 do 15) oferuje HSMR, małe, opłacalne rozwiązanie do pomiaru prądu po stronie wysokiego napięcia w porównaniu do rozwiązań z izolacją rezystancyjną.

Główne cechy

• Wielozakresowy przetwornik prądu w otwartej pętli
• Wyjście napięciowe
• Podwójna detekcja przetężenia
• Pojedyncze zasilanie +5 V
• Separacja galwaniczna pomiędzy obwodem pierwotnym i wtórnym
• Niski pobór mocy
• Kompaktowa konstrukcja do montażu SMT
• Fabrycznie skalibrowany
• Szerokie pasmo przenoszenia, rdzeń magnetyczny o bardzo niskich stratach
• Niski profil: h=6mm
• Mała powierzchnia podstawy
• Niska rezystancja elektryczna 0,76mΩ
• Wzmocniona izolacja
• Wysoka rozdzielczość
• Wysoka odporność na zakłócenia zewnętrzne
• Prąd impulsu piorunowego ≤ 20kA

Zastosowanie

• Małe napędy
• Falowniki HVAC
• Urządzenia
• Falowniki solarne

Dane techniczne
