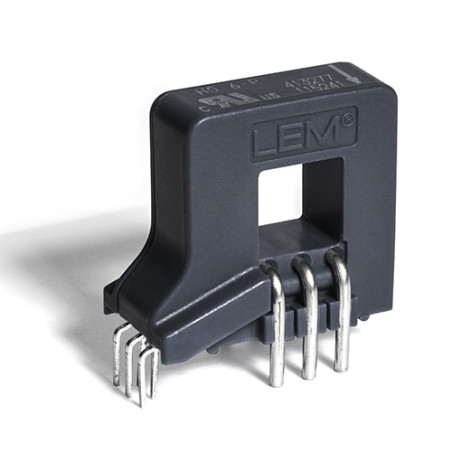

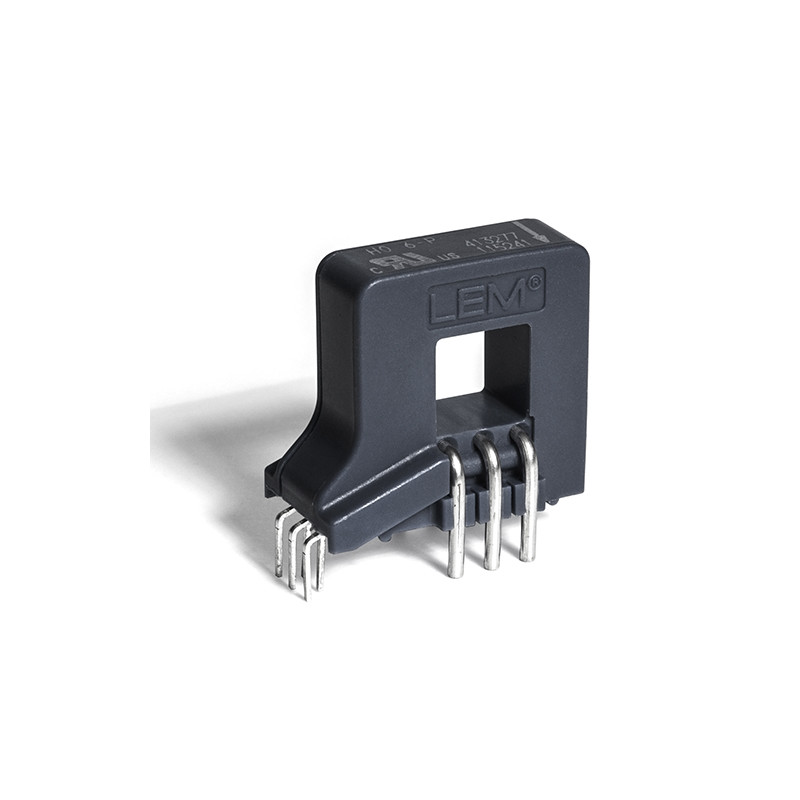

Przetwornik prądowy HO 10-P
  • Przetwornik prądowy HO 10-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy HO 10-P

  • HO 10-P
  • Dokładność [%] 1.35
  • Prąd znamionowy [A] 10
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 5
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Automotive napęd/Zasilacze/Energia odnawialna/Spawarki
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 105
  • Pasmo przenoszenia (-3dB) [kHz] 250
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta otwarta

Opis

Przeznaczony do elektronicznego pomiaru prądów: DC, AC, impulsowe…, z galwaniczną separacją pomiędzy obwodem pierwotnym i wtórnym.

Główne cechy

  • Pomiar w oparciu o zjawisko Halla
  • Separacja galwaniczna między obwodem pierwotnym i wtórnym
  • Napięcie testowe izolacji 4300V
  • Niski pobór mocy
  • Pojedyncze zasilanie +5 V
  • Stały offset i czułość
  • Wykrywanie przetężenia 2,63 × IPN (wartość szczytowa)
  • Kontrola pamięci
  • Mały rozmiar pozwalający zaoszczędzić miejsce
  • Tylko jedna konstrukcja dla szerokiego zakresu prądu pierwotnego
  • Wysoka odporność na zakłócenia zewnętrzne
  • Wysoka odporność izolacji
  • Szybka odpowiedź

Zastosowanie

  • Napędy o zmiennej prędkości AC
  • Przetwornice statyczne do napędów silników DC
  • Aplikacje zasilane z akumulatorów
  • Zasilacze awaryjne (UPS)
  • Zasilacze impulsowe (SMPS)
  • Zasilacze do zastosowań spawalniczych
  • Falownik solarny po stronie DC falownika (MPPT)
  • Skrzynka łączeniowa

Dane techniczne

Parametr Wartość
Maksymalne napięcie zasilania 6.5V
Maksymalna temperatura przewodu pierwotnego 125°C
Napięcie wyładowania elektrostatycznego (HBM) 2kV
Napięcie zasilania 5V DC
Napięcie wyjściowe 0÷5V
Temperatura pracy -40÷105°C
Temperatura przechowywania -40÷105°C
Masa 10g
Znamionowy prąd pierwotny RMS Ip 10A
Zakres pomiarowy prądu pierwotnego ±25A
Pobór prądu 19mA
Zewnętrzne napięcie odniesienia 0.5÷2.65V
Teoretyczna czułość 80 mV/A (800mV dla prądu znamionowego Ip, zasilania 5V)
Błąd czułości ±0.85%
