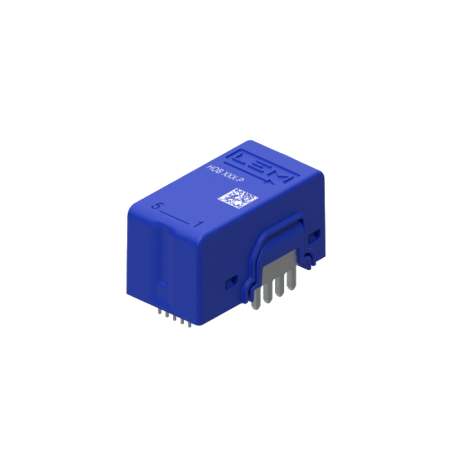

Przetwornik prądowy HOB 130-P
  • Przetwornik prądowy HOB 130-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy HOB 130-P

  • HOB 130-P
  • Dokładność [%] 1.25
  • Prąd znamionowy [A] 130
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 5
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Automotive napęd/Zasilacze/Energia odnawialna/Spawarki/Automotive baterie
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 105
  • Pasmo przenoszenia (-3dB) [kHz] 1000
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta otwarta

Opis

Przeznaczony do elektronicznego pomiaru prądów: DC, AC, impulsowe…, z galwaniczną separacją pomiędzy obwodem pierwotnym i wtórnym.

Główne cechy

  • Wielozakresowy przetwornik prądu w otwartej pętli
  • Wyjście napięciowe
  • Pojedyncze zasilanie +5 V
  • Separacja galwaniczna pomiędzy obwodem pierwotnym i wtórnym
  • Niski pobór mocy
  • Kompaktowa konstrukcja do montażu na płytce drukowanej THT
  • Fabrycznie skalibrowany
  • Niski dryft temperatury offsetu
  • Odstęp izolacyjny > 11 mm
  • Bardzo krótki czas reakcji < 200 ns
  • Wysoka częstotliwość odcięcia > 1 MHz

Zastosowanie

  • Napędy AC o zmiennej prędkości i serwomotory
  • Przetwornice statyczne do napędów silników DC
  • Aplikacje zasilane z akumulatorów
  • Zasilacze awaryjne (UPS)
  • Zasilacze impulsowe (SMPS)
  • Skrzynka łączeniowa
  • Falownik solarny po stronie DC falownika (MPPT)
  • Przecinarka plazmowa, spawanie
  • Stacja ładowania

Dane techniczne

Parametr Wartość
Maksymalne napięcie zasilania 5.5V
Maksymalna temperatura przewodu pierwotnego 120°C
Napięcie wyładowania elektrostatycznego 2kV
Napięcie zasilania 5V
Napięcie wyjściowe Uout 0÷5V
Temperatura pracy -40÷105°C
Temperatura przechowywania -40÷105°C
Masa 30g
Względna wilgotność 95%
Wysokość 2000m
Znamionowy prąd pierwotny RMS Ip 130A
Zakres pomiarowy prądu pierwotnego Ipm ±250A
Pobór prądu 22mA
Napięcie odniesienia (wyjście) Uref 2.5V
Zakres napięcia wyjściowego przy prądzie Ipm (Uout-Uref) ±2V
Znamionowa czułość 8 mV/A (1040mV dla prądu znamionowego Ip)
Błąd czułości ±0.75%
