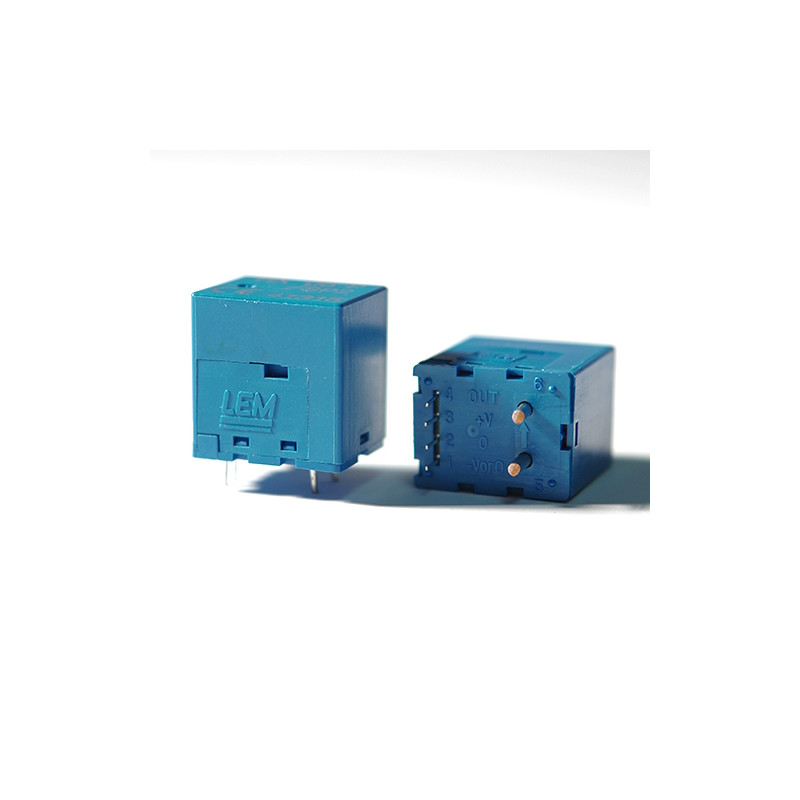

Przetwornik prądowy HXN 10-P
Przetwornik prądowy HXN 10-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy HXN 10-P

  • HXN 10-P
  • Dokładność [%] 1
  • Prąd znamionowy [A] 10
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] ±15
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Napędy/Zasilacze/Energia odnawialna/Spawanie
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -25
  • Temperatura pracy max [°C] 85
  • Pasmo przenoszenia (-3dB) [kHz] 50
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta otwarta

Przetwornik prądowy seria HXN 03 ... 50-P

Do elektronicznego pomiaru prądów: stałych, zmiennych, impulsowych..., z galwaniczną separacją między obwodem pierwotnym a wtórnym.

Funkcje

  • Pomiary oparte na efekcie Halla
  • Niskie zużycie energii
  • Izolowana plastikowa obudowa zgodna z UL 94-V0.

Zalety

  • Niskie straty wtrąceniowe
  • Łatwy montaż z automatycznym systemem obsługi
  • Kompaktowy rozmiar i oszczędność miejsca
  • Jeden projekt dla szerokiego zakresu wartości nominalnych prądu
  • Wysoka odporność na zakłócenia zewnętrzne.

Zastosowania

  • Napędy AC o regulowanej prędkości oraz napędy serwomotorów
  • Konwertery statyczne do napędów silników DC
  • Zastosowania zasilane bateryjnie
  • Zasilacze awaryjne (UPS)
  • Przełączane zasilacze impulsowe (SMPS)
  • Urządzenia elektryczne
Seria HXN
Pomiary Prąd
Wartość nominalna 10 A
Zakres pomiarowy 30 A
Wtórny sygnał nominalny Napięcie
Wtórna wartość sygnału nominalnego Natychmiastowe 4 V
Sygnał pierwotny AC + DC
Napięcie zasilania Zewnętrzne DC bipolarnie
Zakres napięcia zasilania ±15 V
Dokładność 1 %
Temperatura pracy -25 °C / 85 °C
Technologia Efekt Halla w otwartej pętli
Montaż PCB
Zastosowania Napędy, Zasilacze, Odnawialne źródła energii, Spawanie
