Przetwornik prądowy HXS 50-NP
Przetwornik prądowy HXS 50-NP

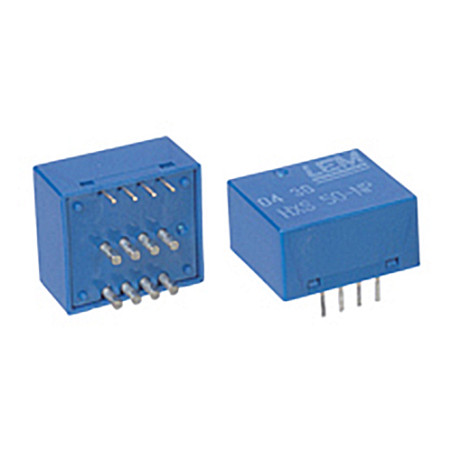

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy HXS 50-NP

  • HXS 50-NP
  • Dokładność [%] 1
  • Prąd znamionowy [A] 50
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 5
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Napędy/Zasilacze/Energia odnawialna/Spawanie
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 105
  • Pasmo przenoszenia (-3dB) [kHz] 50
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta otwarta

Przetwornik prądowy HXS 50-NP

Do elektronicznego pomiaru prądów: stałych, zmiennych, impulsowych..., z galwaniczną separacją między obwodem pierwotnym a obwodem wtórnym.

Funkcje

  • Pomiary oparte na efekcie Halla
  • Wielozakresowy przetwornik prądowy poprzez układ ścieżek PCB
  • Galwaniczna separacja między obwodem pierwotnym a wtórnym
  • Test izolacji napięciem 3500 V
  • Ekstremalnie niskoprofilowa konstrukcja < 11 mm
  • Stałe przesunięcie i czułość
  • Niskie zużycie energii
  • Pojedyncze zasilanie +5 V
  • Izolowana plastikowa obudowa zgodna z UL 94-V0.

Zalety

  • Kompaktowy rozmiar i oszczędność miejsca
  • Jeden projekt dla szerokiego zakresu wartości nominalnych prądu
  • Wysoka odporność na zakłócenia zewnętrzne
  • Uref IN/OUT

Zastosowania

  • Napędy AC o regulowanej prędkości oraz napędy serwomotorów
  • Konwertery statyczne do napędów silników DC
  • Zastosowania zasilane bateryjnie
  • Zasilacze awaryjne (UPS)
  • Przełączane zasilacze impulsowe (SMPS)
  • Zasilacze dla aplikacji spawalniczych
Seria HXS
Pomiary Prąd
Wartości nominalne 12.5 A, 25 A, 50 A
Zakres pomiarowy 150 A
Wtórny sygnał nominalny Napięcie
Wtórna wartość sygnału nominalnego Natychmiastowe 2.5 +/- 0.625 V
Sygnał pierwotny AC + DC
Napięcie zasilania Zewnętrzne DC jednobiegunowe
Zakres napięcia zasilania 5 - 5 V
Dokładność 1 %
Temperatura pracy -40 °C / 85 °C
Technologia Efekt Halla w otwartej pętli
Montaż PCB
Zastosowania Napędy, Zasilacze, Odnawialne źródła energii, Spawanie
