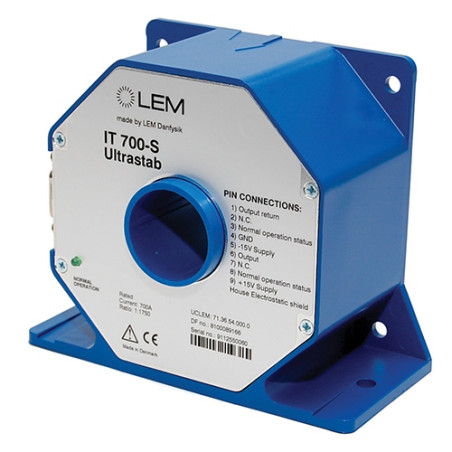

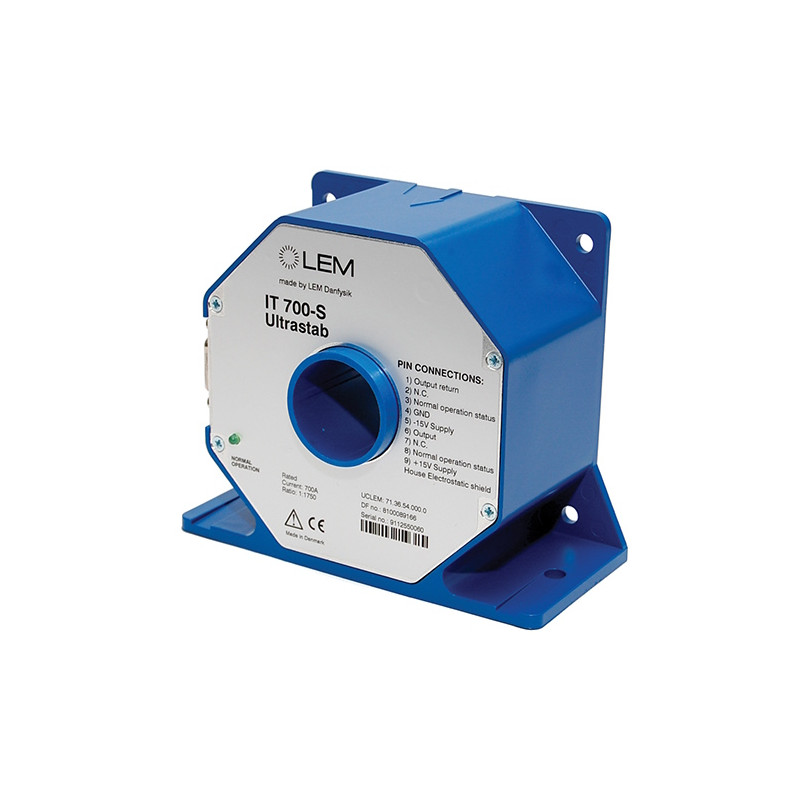

Przetwornik prądowy IT 700-SB ULTRASTAB
Przetwornik prądowy IT 700-SB ULTRASTAB

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy IT 700-SB ULTRASTAB

  • IT 700-SB ULTRASTAB
  • Dokładność [%] 0,01%
  • Prąd znamionowy [A] 700
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] 15V DC
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] Panel
  • Aplikacja Automatyka/Energie odnawialne
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] 10
  • Temperatura pracy max [°C] 50
  • Pasmo przenoszenia (-3dB) [kHz] 100
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta zamknięta

Przetwornik prądowy IT 700-SB ULTRASTAB

Do ultra-precyzyjnego pomiaru prądów: stałych, zmiennych, impulsowych..., z galwaniczną separacją między obwodem pierwotnym a wtórnym.

Funkcje

  • Wyjście napięciowe ±10 V
  • Przetwornik prądu w zamkniętej pętli (kompensowany) wykorzystujący niezwykle dokładny detektor zerowego strumienia
  • Osłona elektrostatyczna między obwodem pierwotnym a wtórnym
  • 9-pinowe złącze D-Sub męskie dla obwodu wtórnego
  • Sygnał statusu wskazujący stan przetwornika
  • Wskaźnik LED potwierdzający normalną pracę.

Zalety

  • Bardzo wysoka dokładność
  • Doskonała liniowość
  • Ekstremalnie niska zmienność temperaturowa
  • Szerokie pasmo częstotliwości
  • Wysoka odporność na zakłócenia zewnętrzne
  • Brak strat wtrąceniowych
  • Niski poziom szumów na sygnale wyjściowym
  • Niski poziom szumów zwrotnych do przewodu pierwotnego

Zastosowania

  • Element sprzężenia zwrotnego w wysokowydajnych wzmacniaczach gradientowych dla MRI
  • Element sprzężenia zwrotnego w precyzyjnych, stabilnych źródłach zasilania
  • Jednostka kalibracyjna
  • Pomiary energii
  • Sprzęt medyczny.

Normy

  • EN 61326-1: 2013
  • EN 61000-6-2: 2005 / AC: 2005
  • EN 61000-6-3: 2007 / A1: 2011 / AC: 2012
  • EN 61010-1: 2010 / A1:2019 / AC: 2019-04
  • EN IEC 61010-2-030: 2021 / A11: 2021.
Seria IT700-1000
Pomiary Prąd
Wartość nominalna 700 A
Zakres pomiarowy 700 A
Wtórny sygnał nominalny Napięcie
Wtórna wartość sygnału nominalnego Natychmiastowe 10 V
Sygnał pierwotny AC + DC
Napięcie zasilania Zewnętrzne DC bipolarnie
Zakres napięcia zasilania ±15 V
Dokładność 0.0141 %
Temperatura pracy 10 °C / 50 °C
Technologia Zamknięta pętla Fluxgate IT
Montaż Panelowy
Zastosowania Wysoka precyzja
