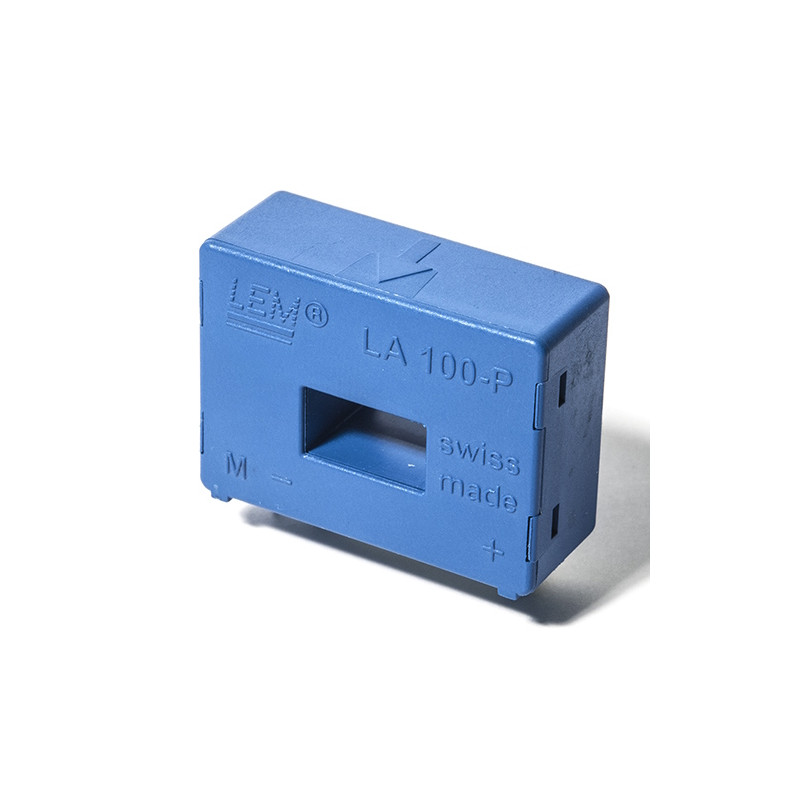

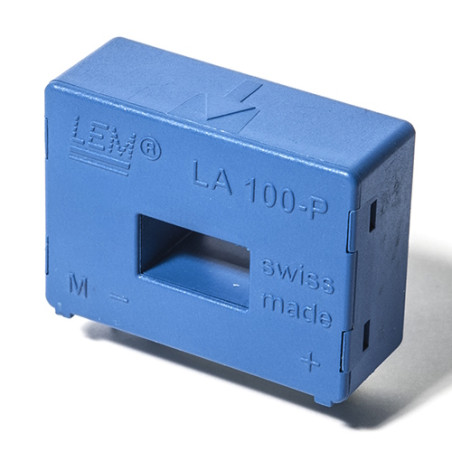

Przetwornik prądowy LA 100-P
  • Przetwornik prądowy LA 100-P

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: LEM

Przetwornik prądowy LA 100-P

  • LA 100-P
  • Dokładność [%] 0.45
  • Prąd znamionowy [A] 100
  • Sygnał pierwotny [AC / AC+DC / DC] AC+DC
  • Napięcie zasilania [V] ±12…15
  • Montaż [THT / SMD / DIN / Panel / Na szynie pierwotnej] THT
  • Aplikacja Napędy/Zasilacze/Energia odnawialna/Spawanie
  • Typ sygnału wyjściowego [prądowy / napięciowy] napięciowy
  • Temperatura pracy min. [°C] -40
  • Temperatura pracy max [°C] 85
  • Pasmo przenoszenia (-3dB) [kHz] 200
  • Pętla sprzężenia zwrotnego [otwarta / zamknięta]//technologia Eta zamknięta

Opis:

LEM LA 100-P to wysokiej jakości przetwornik prądowy, który zapewnia precyzyjny pomiar prądów DC, AC, impulsowych i mieszanych. Charakteryzuje się wysoką dokładnością, bardzo dobrą liniowością, niskim dryftem temperaturowym oraz szerokim pasmem przenoszenia. Dzięki szybkiej odpowiedzi i wysokiej odporności na zakłócenia elektromagnetyczne doskonale sprawdza się w wymagających aplikacjach przemysłowych.

Urządzenie posiada separację galwaniczną pomiędzy obwodem pierwotnym i wtórnym, co zapewnia dodatkowe bezpieczeństwo i izolację. LEM LA 100-P znajduje zastosowanie w napędach AC o zmiennej prędkości, napędach serwomotorów, przetwornicach silników DC, zasilaczach akumulatorowych, UPS, SMPS oraz systemach spawalniczych.

Główne cechy:

  • Przetwornik prądowy z zamkniętą pętlą (skompensowaną) wykorzystujący zjawisko Halla
  • Izolowana obudowa z tworzywa sztucznego zgodnie z UL 94-V0
  • Doskonała dokładność
  • Bardzo dobra liniowość
  • Niski dryft temperaturowy
  • Zoptymalizowany czas odpowiedzi
  • Szerokie pasmo przenoszenia
  • Brak strat wtrąceniowych
  • Wysoka odporność na zakłócenia zewnętrzne
  • Możliwość przeciążenia prądowego

Zastosowania:

  • Napędy AC o zmiennej prędkości i serwomotory
  • Przetwornice statyczne do napędów silnikowych DC
  • Aplikacje zasilane z akumulatorów
  • Zasilacze awaryjne (UPS)
  • Zasilacze impulsowe (SMPS)
  • Zasilacze do zastosowań spawalniczych

Dane techniczne:

Parametr Wartość
Znamionowy prąd pierwotny RMS 100A
Zakres pomiarowy prądu pierwotnego 0…±150A
Pomiar rezystancji przy: TA=70°C TA=85°C
RM min RM max RM min RM max
±12V ±100Amax 0 50Ω 0 42Ω
±120Amax 0 22Ω 0 14Ω
±15V ±100Amax 0 110Ω 20Ω 102Ω
±150Amax 0 33Ω 20Ω 25Ω
Znamionowy prąd wtórny RMS 50mA
Przekładnia 1:2000
Napięcie zasilania (±5%) ±12…15V
Pobór prądu 10 + ISmA
Błąd przy IPN, TA=25°C ±15V (±5%) ±0.45%
±12…15V (±5%) ±0.70%
Pasmo przenoszenia (-1dB) DC…200kHz
Temperatura pracy -40÷85°C
Temperatura przechowywania -40÷95°C
Rezystancja uzwojenia wtórnego przy: TA=70°C 120Ω
TA=85°C 128Ω
Masa 18g
Mniej
Czytaj więcej
136,53 PLN
136,53 PLN Cena brutto/szt.
111,00 PLN Cena netto/szt.
Brutto
Dostępność: Dostępny ilość szt: 327
2 Tygodnie Szacowany czas dostawy / realizacji zamówienia. Czas realizacji zamówienia uzależniony jest od możliwości produkcyjnych.
