Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu
proszę używać znaków łacińskich

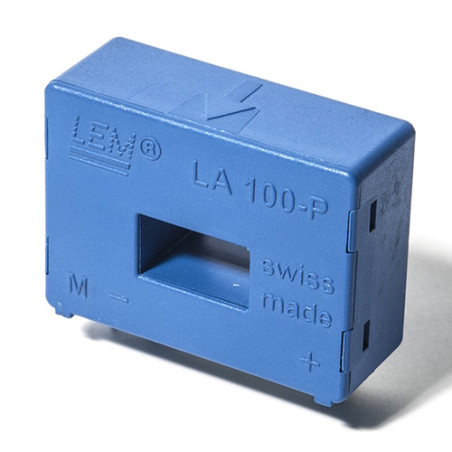

Przeznaczony do elektronicznego pomiaru prądów: DC, AC, impulsowe…, z galwaniczną separacją pomiędzy obwodem pierwotnym i wtórnym.
Parametr | Wartość | ||||||
---|---|---|---|---|---|---|---|
Znamionowy prąd pierwotny RMS | 100A | ||||||
Zakres pomiarowy prądu pierwotnego | 0…±150A | ||||||
Pomiar rezystancji przy: | TA=70°C | TA=85°C | |||||
RM max | RM min | RM max | |||||
±12V | ±100Amax | 0 | 50Ω | 0 | 42Ω | ||
±120Amax | 0 | 22Ω | 0 | 14Ω | |||
±15V | ±100Amax | 0 | 110Ω | 20Ω | 102Ω | ||
±150Amax | 0 | 33Ω | 20Ω | 25Ω | |||
Znamionowy prąd wtórny RMS | 50mA | ||||||
Przekładnia | 1:2000 | ||||||
Napięcie zasilania (±5%) | ±12…15V | ||||||
Pobór prądu | 10 + ISmA | ||||||
Błąd przy IPN, TA=25°C | ±15V (±5%) | ±0.45% | |||||
±12…15V (±5%) | ±0.70% | ||||||
Pasmo przenoszenia (-1dB) | DC…200kHz | ||||||
Temperatura pracy | -40÷85°C | ||||||
Temperatura przechowywania | -40÷95°C | ||||||
Rezystancja uzwojenia wtórnego przy: | TA=70°C | 120Ω | |||||
TA=85°C | 128Ω | ||||||
Masa | 24g |
